প্রশস্ত পরিসীমা, গাইড-মুক্ত রুক্ষতা সেন্সর সহ তরঙ্গ এবং কনট্যুর পরিমাপ ব্যবস্থা
সারফেস রুক্ষতা পরীক্ষক কনট্যুর পরিমাপ ব্যবস্থা
প্রশস্ত পরিসীমা নন-গাইড রুক্ষতা সেন্সর সহ আমাদের রুক্ষতা এবং কনট্যুর পরিমাপ মেশিনের সাহায্যে রুক্ষতা, তরঙ্গ, প্রোফাইল এবং আরও অনেক প্যারামিটার মূল্যায়ন করুন।
সারফেস পরিমাপ বিশ্লেষণ মৌলিক বিষয়
সমস্ত পৃষ্ঠে আকার, আকৃতি, রুক্ষতা এবং তরঙ্গ সহ পরিমাপযোগ্য উপাদান রয়েছে। উচ্চ-নির্ভুলতার উপাদানগুলির এই সমস্ত উপাদানগুলির বিশ্লেষণের প্রয়োজন:
- মাত্রা: ব্যাসার্ধ, কোণ, দূরত্ব এবং বৈশিষ্ট্যগুলির মধ্যে রৈখিক সম্পর্কের দ্বারা সংজ্ঞায়িত পৃষ্ঠ কার্যকরী আকার
- আকৃতি: লক্ষ্য পৃষ্ঠের আকৃতি (সমতল, গোলক, শঙ্কু, ইত্যাদি) থেকে বিচ্যুতি, সাধারণত মেশিনের ত্রুটির কারণে ঘটে
- রুক্ষতা: কাটিং টুল বা মেশিনিং প্রক্রিয়ার মতো কারণগুলির দ্বারা সৃষ্ট
- তরঙ্গ: কম্পন, অপর্যাপ্ত অনমনীয়তা, বা অন্যান্য অস্থির প্রক্রিয়া কারণগুলির দ্বারা সৃষ্ট অ-আদর্শ মেশিন প্রভাব
SR2000 সিরিজ বৈশিষ্ট্য
উচ্চতর মূল্য/কর্মক্ষমতা অনুপাত সহ কর্মক্ষমতা এবং ব্যয়ের সেরা ভারসাম্য:
- স্ট্যান্ডার্ড লিডলেস ওয়াইড রেঞ্জ ইন্ডাকটিভ সেন্সর
- রুক্ষতা, তরঙ্গ, প্রোফাইল এবং একাধিক প্যারামিটারের ব্যাপক মূল্যায়ন

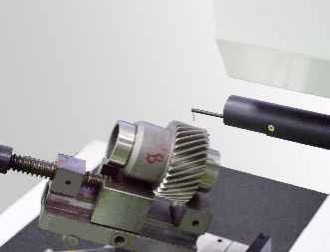

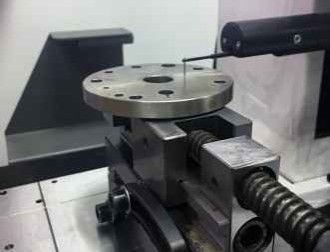

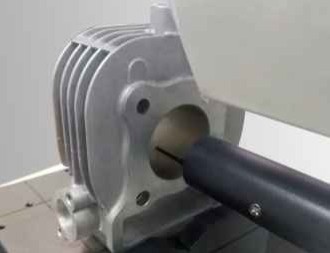

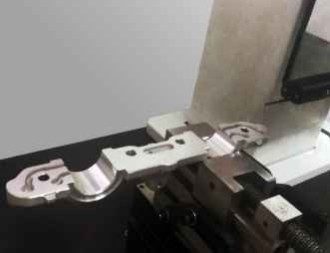

পরিমাপ কেস স্টাডিজ
SR2023G-tbo স্পেসিফিকেশন
| প্যারামিটার | স্পেসিফিকেশন |
|---|
| পরিমাপ পরিসীমা X-অক্ষ | 120মিমি |
| পরিমাপ পরিসীমা Z-অক্ষ | 420মিমি |
| পরিমাপ পরিসীমা Z1-অক্ষ | ±620µm/262144:1 |
| রুক্ষতা প্যারামিটার লিনিয়ার প্রিসিশন¹ | ±3% |
| পুনরাবৃত্তিযোগ্যতা | 1δ≤1nm |
| কাটঅফ তরঙ্গদৈর্ঘ্য | 0.025, 0.08, 0.25, 0.8, 2.5, 8মিমি |
| রেটিং দৈর্ঘ্য | µcX2,3,4,5,6,7 |
| অবশিষ্ট শব্দ | ≤0.12µm |
| ড্রাইভ স্পিড X-অক্ষ | 0.05~20মিমি/সেকেন্ড |
| ড্রাইভ স্পিড Z-অক্ষ | 0.2~20মিমি/সেকেন্ড |
পরিমাপ ফাংশন
রুক্ষতা: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
তরঙ্গ: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
মূল কনট্যুর: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
সিস্টেম উপাদান
R সিরিজ গাইড-ফ্রি রুক্ষতা সেন্সর
- রেজোলিউশন: 65536:1/262144:1
- পরিসীমা: ±420µm/±620µm
- লিনিয়ার প্রিসিশন: R:±4%/±3%
- অবশিষ্ট শব্দ: ≤0.007µm/≤0.005µm
- রুক্ষতা রেফারেন্স: গাইড, নো লিড
- চমৎকার ফ্রিকোয়েন্সি প্রতিক্রিয়া বৈশিষ্ট্য এবং প্রশস্ত সংকেত ব্যান্ডউইথ সহ নো-হেড রুক্ষতা সেন্সর
ড্রাইভার বিকল্প
Dsh লো নয়েজ ড্রাইভার / Dch লো নয়েজ সিরামিক ড্রাইভার(আপনার প্রয়োজন অনুযায়ী নির্বাচন করুন)
- রেল ভ্রমণ: 100-150মিমি/180~220মিমি
- সংখ্যা ব্যবধান: 0.05~2µm/0.05~5µm
- কনট্যুর সরলতা: 0.3µm/100মিমি
- রুক্ষতা অবশিষ্ট মান: ≤0.005µm
- সর্বোচ্চ চলন্ত গতি: 20মিমি/সেকেন্ড
- সর্বনিম্ন পরিমাপ গতি: 0.1মিমি/সেকেন্ড
- লো নয়েজ অ্যাকচুয়েটর স্ট্যান্ডার্ড পার্টসের জন্য প্রোফাইল পরিমাপ নির্ভুলতার প্রয়োজনীয়তা পূরণ করে
কলাম উপাদান
Cnf হাই স্পিড কলাম / Cnfl হাই স্পিড লং কলাম(আপনার প্রয়োজন অনুযায়ী নির্বাচন করুন)
- পরিসীমা: 320~420মিমি / 520~620মিমি
- সর্বোচ্চ চলন্ত গতি: 20মিমি/সেকেন্ড
- সর্বনিম্ন চলন্ত গতি: 0.2মিমি/সেকেন্ড
- অবস্থান নির্ভুলতা: 0.005মিমি
- ফ্রেম ডিজাইন সহ হাই-স্পিড কলাম, দীর্ঘমেয়াদী বিকৃতি প্রতিরোধ, নির্ভুলতা দ্রুত ট্রান্সমিশন কাঠামো
প্ল্যাটফর্ম উপাদান
Mpe ইন্টিগ্রাল এরগনোমিক মেশিন টেবিল
- উপাদান: মার্বেল
- স্পেসিফিকেশন: 500*800, 500*1000
- কম্প্যাক্ট কাঠামোর সাথে ইন্টিগ্রাল ডিজাইন, সুবিধাজনক রক্ষণাবেক্ষণ, স্থান সাশ্রয়ী
- এরগনোমিক ডিজাইন অপারেটরের ক্লান্তি কমায়
কোম্পানির তথ্য
আমাদের ক্লায়েন্ট এবং এজেন্ট
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: আপনি কি একটি কারখানা নাকি ট্রেডিং কোম্পানি?
উত্তর ১: আমরা একটি কারখানা এবং ২৪ ঘন্টার মধ্যে প্রতিক্রিয়া প্রদান করি।
প্রশ্ন ২: আপনার কোম্পানি প্রধানত কি উৎপাদন করে?
উত্তর ২: আমরা প্রধানত ভিশন মেজারিং মেশিন, কোঅর্ডিনেট মেজারিং মেশিন, CMM এবং VMM ফিক্সচার এবং সম্পর্কিত সরঞ্জাম উৎপাদন করি।
প্রশ্ন ৩: কিভাবে উপযুক্ত স্পেসিফিকেশন নির্বাচন করবেন?
উত্তর ৩: আমাদের পেশাদার দল আপনার পণ্যের বৈচিত্র্য এবং পরিমাপের প্রয়োজনীয়তার উপর ভিত্তি করে উপযুক্ত স্পেসিফিকেশন সুপারিশ করবে।
প্রশ্ন ৪: আপনি কি কাস্টমাইজড পরিষেবা গ্রহণ করেন?
উত্তর ৪: হ্যাঁ! আমরা স্ট্যান্ডার্ড মেশিন এবং গ্রাহকের প্রয়োজন অনুযায়ী তৈরি কাস্টম সমাধান উভয়ই সরবরাহ করি।
প্রশ্ন ৫: আপনার ওয়ারেন্টি সময়কাল কত?
উত্তর ৫: আমাদের পণ্যের ওয়ারেন্টি সময়কাল ১ বছর। নির্ভরযোগ্য কর্মক্ষমতার জন্য আমরা ব্রেকযোগ্য অংশগুলিতে উন্নতির সাথে স্থিতিশীল পণ্যের গুণমান রাখি।
