প্রোফাইলোমিটার প্রযুক্তি সহ সিএমএস সারফেস প্রোফাইল এবং কনট্যুর মেজারমেন্ট সিস্টেম

বেসিক ইনফরমেশন
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: UNIMETRO
মডেল নম্বার: SP1000
ন্যূনতম চাহিদার পরিমাণ: 1
মূল্য: Discussible
প্যাকেজিং বিবরণ: কাঠ মামলা
পরিশোধের শর্ত: T T
যোগানের ক্ষমতা: প্রতি মাসে 15 সেট
বিস্তারিত তথ্য
সেন্সর: ডিজিটাল কনট্যুর সেন্সর সফটওয়্যার: CMS কনট্যুর পরিমাপ সফ্টওয়্যার
আবেদনকারী: ইঞ্জিন তেলের রিং, পিস্টন গ্রাইন্ডিং টুল, বিয়ারিং, এক্সিয়াল কোর...
বিশেষভাবে তুলে ধরা:

contour measuring equipment

,

roughness measuring instrument


পণ্যের বর্ণনা

সিএমএস সারফেস প্রোফাইল এবং কন্ট্যুর পরিমাপ সিস্টেম প্রোফাইলোমিটার প্রযুক্তি সহ
ডিজিটাল টাইপ কন্ট্যুর পরিমাপ মেশিন
সমস্ত পৃষ্ঠের পরিমাপযোগ্য উপাদানগুলির মধ্যে আকার, আকৃতি, রুক্ষতা এবং তরঙ্গ অন্তর্ভুক্ত। অনেক উচ্চ-প্রোফাইল উপাদানের জন্য এই সমস্ত উপাদানগুলির ব্যাপক বিশ্লেষণের প্রয়োজন।
  • মাত্রা: ব্যাসার্ধ, কোণ, দূরত্ব এবং বৈশিষ্ট্যগুলির মধ্যে রৈখিক সম্পর্কের দ্বারা সংজ্ঞায়িত পৃষ্ঠের কার্যকরী আকার
  • আকৃতি: পৃষ্ঠের লক্ষ্য আকৃতি থেকে বিচ্যুতি (সমতল, গোলক, শঙ্কু, ইত্যাদি), সাধারণত মেশিনের ত্রুটির কারণে ঘটে
  • রুক্ষতা: কাটিং টুল বা মেশিনিং প্রক্রিয়ার মতো কারণগুলির দ্বারা ঘটে
  • তরঙ্গ: কম্পন, অপর্যাপ্ত অনমনীয়তা বা প্রক্রিয়ার অন্যান্য অস্থির কারণগুলির দ্বারা সৃষ্ট অ-আদর্শ মেশিন প্রভাব
SP1000 সিরিজ বৈশিষ্ট্য
  • কম ব্যবহার খরচের সাথে স্ট্যান্ডার্ড টাইপ
  • ডিজিটাল কন্ট্যুর সেন্সর
  • বৃহৎ-স্কেল প্রোফাইলোমেট্রি ক্ষমতা

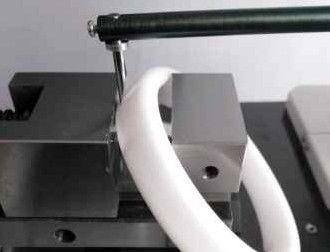

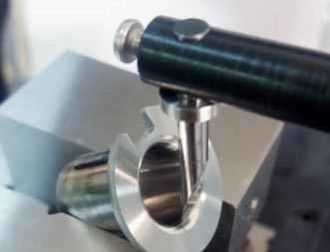

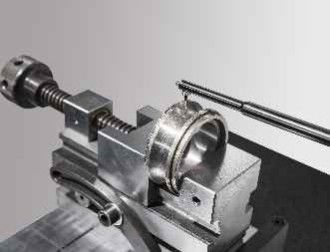

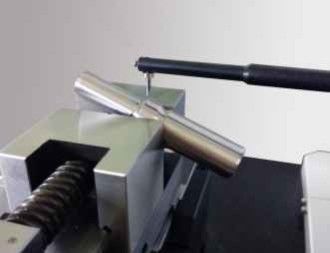

পরিমাপ কেস উদাহরণ
প্রোফাইলোমিটার প্রযুক্তি সহ সিএমএস সারফেস প্রোফাইল এবং কনট্যুর মেজারমেন্ট সিস্টেম 0 প্রোফাইলোমিটার প্রযুক্তি সহ সিএমএস সারফেস প্রোফাইল এবং কনট্যুর মেজারমেন্ট সিস্টেম 1 প্রোফাইলোমিটার প্রযুক্তি সহ সিএমএস সারফেস প্রোফাইল এবং কনট্যুর মেজারমেন্ট সিস্টেম 2 প্রোফাইলোমিটার প্রযুক্তি সহ সিএমএস সারফেস প্রোফাইল এবং কনট্যুর মেজারমেন্ট সিস্টেম 3
প্রস্তাবিত স্পেসিফিকেশন
স্পেসিফিকেশন বিস্তারিত
মডেল নম্বর SE2022G-tbo
পরিমাপ পরিসীমা X-অক্ষ 120মিমি
পরিমাপ পরিসীমা Z-অক্ষ 420মিমি
Z1-অক্ষ পরিসীমা ±0.5মিমি~±7.5মিমি/262144:1
Z1 রৈখিক নির্ভুলতা 0.07%f.s.
কোণ নির্ভুলতা ±1′
সরলতা 0.3μm/100মিমি
X-অক্ষ ড্রাইভ গতি 0.05~20মিমি/সেকেন্ড
Z-অক্ষ ড্রাইভ গতি 0.2~20মিমি/সেকেন্ড
পরিমাপ ফাংশন রেখা উপাদান, বিন্দু বৈশিষ্ট্য, দূরত্ব, সমান্তরালতা, লম্বতা, কোণ, খাঁজ গভীরতা, খাঁজ প্রস্থ, ব্যাসার্ধ, সরলতা বিশ্লেষণ, উত্তলতা বিশ্লেষণ, প্রোফাইল বিশ্লেষণ
সিস্টেম উপাদান

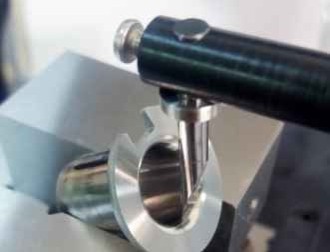

P সিরিজ ডিজিটাল কন্ট্যুর সেন্সর
প্রোফাইলোমিটার প্রযুক্তি সহ সিএমএস সারফেস প্রোফাইল এবং কনট্যুর মেজারমেন্ট সিস্টেম 4
  • রেজোলিউশন: 65536:1 / 262144:1
  • পরিসীমা: R:±400μm/±600μm, C:±5mm/±7.5mm
  • রৈখিক নির্ভুলতা: R:±7%/±4%, C:0.15%/0.07%
  • অবশিষ্ট শব্দ: ≤0.025μm/≤0.02μm
  • রুক্ষতা রেফারেন্স: গাইডওয়ে, কোন গাইড নেই
  • রুক্ষতা এবং প্রোফাইল পরিমাপ উভয়ের জন্য উচ্চ-নির্ভুলতা সমন্বিত ইন্ডাকটেন্স সেন্সর, সুই পরিবর্তন সহ
ড্রাইভার বিকল্প
প্রোফাইলোমিটার প্রযুক্তি সহ সিএমএস সারফেস প্রোফাইল এবং কনট্যুর মেজারমেন্ট সিস্টেম 5
  • রেল ভ্রমণ: 100-150মিমি
  • সংখ্যা ব্যবধান: 0.2~2μm
  • কন্ট্যুর সরলতা: 0.5μm/100মিমি
  • রুক্ষতা অবশিষ্ট মান: ≤0.02μm
  • সর্বোচ্চ চলন্ত গতি: 10মিমি/সেকেন্ড
  • সর্বনিম্ন পরিমাপ গতি: 0.1মিমি/সেকেন্ড
  • স্ট্যান্ডার্ড ড্রাইভ পার্ট-লেভেল কন্ট্যুর পরিমাপ নির্ভুলতার প্রয়োজনীয়তা পূরণ করে
কলাম উপাদান
প্রোফাইলোমিটার প্রযুক্তি সহ সিএমএস সারফেস প্রোফাইল এবং কনট্যুর মেজারমেন্ট সিস্টেম 6
  • পরিসীমা: 320~420মিমি / 520~620মিমি
  • সর্বোচ্চ চলন্ত গতি: 10মিমি/সেকেন্ড
  • সর্বনিম্ন চলন্ত গতি: 0.5মিমি/সেকেন্ড
  • অবস্থান নির্ভুলতা: 0.01মিমি
  • দীর্ঘমেয়াদী স্থিতিশীলতার জন্য ফ্রেম-টাইপ কলাম সহ হালকা নকশা
প্ল্যাটফর্ম উপাদান: MPM সমন্বিত স্ট্যান্ডার্ড মেশিন
  • উপাদান: মার্বেল
  • স্পেসিফিকেশন: 500*800, 500*1000
  • সহজ রক্ষণাবেক্ষণের জন্য কমপ্যাক্ট কাঠামোর সাথে এক-পিস ডিজাইন
কোম্পানির তথ্য
প্রোফাইলোমিটার প্রযুক্তি সহ সিএমএস সারফেস প্রোফাইল এবং কনট্যুর মেজারমেন্ট সিস্টেম 7 প্রোফাইলোমিটার প্রযুক্তি সহ সিএমএস সারফেস প্রোফাইল এবং কনট্যুর মেজারমেন্ট সিস্টেম 8 প্রোফাইলোমিটার প্রযুক্তি সহ সিএমএস সারফেস প্রোফাইল এবং কনট্যুর মেজারমেন্ট সিস্টেম 9 প্রোফাইলোমিটার প্রযুক্তি সহ সিএমএস সারফেস প্রোফাইল এবং কনট্যুর মেজারমেন্ট সিস্টেম 10
আমাদের ক্লায়েন্ট এবং এজেন্ট
প্রোফাইলোমিটার প্রযুক্তি সহ সিএমএস সারফেস প্রোফাইল এবং কনট্যুর মেজারমেন্ট সিস্টেম 11 প্রোফাইলোমিটার প্রযুক্তি সহ সিএমএস সারফেস প্রোফাইল এবং কনট্যুর মেজারমেন্ট সিস্টেম 12
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: আপনি কি একটি কারখানা নাকি ট্রেডিং কোম্পানি?
উত্তর ১: আমরা একটি কারখানা এবং ২৪ ঘন্টার মধ্যে প্রতিক্রিয়া প্রদান করি।
প্রশ্ন ২: আপনার কোম্পানি প্রধানত কি উৎপাদন করে?
উত্তর ২: আমরা ভিশন মেজারিং মেশিন, কোঅর্ডিনেট মেজারিং মেশিন, সিএমএম এবং ভিএমএম ফিক্সচার এবং সম্পর্কিত সরঞ্জামগুলিতে বিশেষজ্ঞ।
প্রশ্ন ৩: উপযুক্ত স্পেসিফিকেশন কিভাবে নির্বাচন করবেন?
উত্তর ৩: আমাদের পেশাদার দল আপনার পণ্যের বৈচিত্র্য এবং পরিমাপের প্রয়োজনীয়তার উপর ভিত্তি করে আপনাকে উপযুক্ত স্পেসিফিকেশন সম্পর্কে পরামর্শ দেবে।
প্রশ্ন ৪: আপনি কি কাস্টমাইজড পরিষেবা গ্রহণ করেন?
উত্তর ৪: হ্যাঁ, আমরা স্ট্যান্ডার্ড মেশিন এবং গ্রাহকের প্রয়োজন অনুযায়ী কাস্টমাইজড সমাধান উভয়ই সরবরাহ করি।
প্রশ্ন ৫: আপনার ওয়ারেন্টি সময়কাল কত?
উত্তর ৫: আমাদের পণ্যের ওয়ারেন্টি সময়কাল ১ বছর। আমরা ভাঙা অংশগুলি উন্নত করেছি এবং স্থিতিশীল পণ্যের গুণমান বজায় রাখি।
