গিয়ার, পলি এবং স্ক্রুগুলির জন্য উচ্চ নির্ভুলতা ডিজিটাল কনট্যুর পরিমাপ সিস্টেম
পৃষ্ঠের রুক্ষতা পরীক্ষক কনট্যুর পরিমাপ সিস্টেম
সমস্ত পৃষ্ঠের পরিমাপযোগ্য উপাদানগুলির মধ্যে রয়েছে আকার, আকৃতি, রুক্ষতা এবং তরঙ্গবিশিষ্টতা। অনেক উচ্চ-প্রোফাইল উপাদানগুলির জন্য এই সমস্ত উপাদানগুলির বিশ্লেষণ প্রয়োজনঃ
- মাত্রা:ব্যাসার্ধ, কোণ, দূরত্ব এবং বৈশিষ্ট্যগুলির মধ্যে রৈখিক সম্পর্কের দ্বারা সংজ্ঞায়িত পৃষ্ঠের কার্যকরী আকার
- আকৃতিঃপৃষ্ঠের লক্ষ্য আকৃতি থেকে বিচ্যুতি (সমতল, গোলক, শঙ্কু ইত্যাদি), সাধারণত মেশিনের ত্রুটির কারণে
- রুক্ষতা:কাটিয়া সরঞ্জাম বা মেশিনিং প্রক্রিয়ার মতো কারণগুলির কারণে
- ঢেউয়ের মাত্রা:কম্পন, অপর্যাপ্ত অনমনীয়তা বা প্রক্রিয়া অন্যান্য অস্থির কারণ দ্বারা সৃষ্ট অপ্রত্যাশিত মেশিন প্রভাব
SP2000 সিরিজের বৈশিষ্ট্য
পারফরম্যান্স এবং খরচ সর্বোত্তম ভারসাম্য সঙ্গে শ্রেষ্ঠ মূল্য / কর্মক্ষমতা অনুপাত
- উচ্চ নির্ভুলতা ডিজিটাল কনট্যুর সেন্সর
- বড় আকারের উচ্চ নির্ভুলতা কনট্যুর পরিমাপ এবং মাইক্রো প্রোফাইল পরিমাপ
- ইউনিমেট্রো একটি নতুন ডিজিটাল সেন্সর ব্যবহার করে যা ঐতিহ্যগত ডিজিটাল এনকোডার সেন্সরগুলির তুলনায় পাঁচ গুণ বেশি রৈখিক নির্ভুলতা প্রদান করে
- বড় আকারের পরিমাপের প্রয়োজনীয়তা পূরণ করার সময় ছোট কনট্যুরগুলি পরিমাপ করার 10x ক্ষমতা
- সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে গভীর গ্রুভ বল বিয়ারিং, কোপযুক্ত রোলার বিয়ারিং এবং R মান, কনফিগারেশন বিচ্যুতি এবং Pt মান পরিমাপের জন্য বল স্ক্রু গ্রুভ
পরিমাপের অ্যাপ্লিকেশন

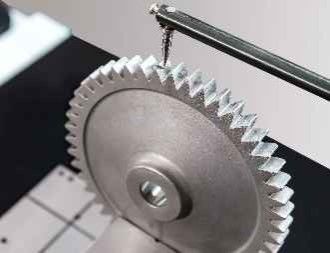

গিয়ার

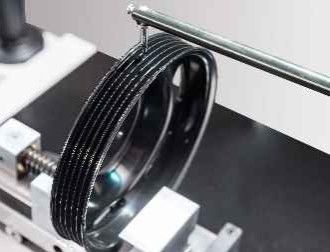

পলি

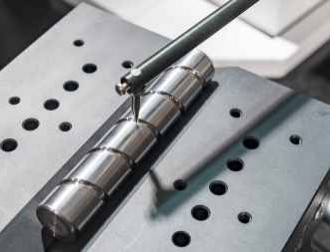

স্ক্রু

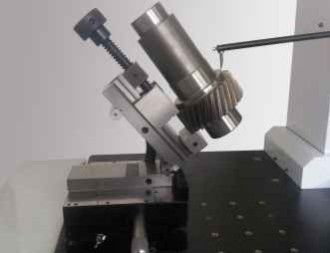

হেলিক্যাল গিয়ার
টেকনিক্যাল স্পেসিফিকেশন
| স্পেসিফিকেশন |
SP2012G-tdo |
| পরিমাপ পরিসীমা |
|
| এক্স-অক্ষ |
১২০ মিমি |
| জেড-অক্ষ |
৪২০ মিমি |
| Z1 অক্ষ |
±12.5 মিমি |
| সঠিকতা |
|
| Z1 রৈখিক নির্ভুলতা |
± ((০.৮+০.১৫) |
| আর্ক |
± ((১.৫+আর/১২) μm |
| কোণ |
±1′ |
| সরলতা |
0.5μm/100mm |
| ড্রাইভের গতি |
|
| এক্স-অক্ষ |
0.05~20mm/s |
| জেড-অক্ষ |
0.2~20mm/s |
পরিমাপ ফাংশন
প্রোফাইল বিশ্লেষণ সহ বিভিন্ন workpiece পৃষ্ঠের লাইন উপাদান, বিন্দু বৈশিষ্ট্য, পয়েন্ট এবং লাইন মধ্যে দূরত্ব পরিমাপ, দূরত্ব, সমান্তরালতা সহ উপাদানগুলির অবস্থান বিশ্লেষণ,উল্লম্বতা, কোণ, রান গভীরতা, রান প্রস্থ, ব্যাসার্ধ। সরলতা বিশ্লেষণ, কনভেক্সিটি বিশ্লেষণ, এবং ব্যাপক প্রোফাইল বিশ্লেষণ করতে সক্ষম।
সিস্টেম উপাদান
সেন্সর: পিএইচপি সিরিজের কম শব্দ ডিজিটাল প্রোফাইল সেন্সর
- রেজোলিউশনঃ ০.০২-০.১ মাইক্রোমিটার
- ব্যাপ্তিঃ ±7.5-±30μm
- রৈখিক নির্ভুলতাঃ ± 0.7+ 0.05H
- পরিমাপ ক্ষমতাঃ ০.৭ কেজি
- খুব কম বাল্ক গোলমাল মাইক্রো প্রোফাইল পরিমাপের জন্য দুর্দান্ত রৈখিকতার সাথে বড় পরিসরে
ড্রাইভার: DSH Low Noise ড্রাইভার / DCH Low Noise Ceramic ড্রাইভার
- রেল ভ্রমণঃ 100-150mm/180~220mm
- সংখ্যা ব্যবধানঃ ০.০৫-২ মাইক্রোম/০.০৫-৫ মাইক্রোম
- কনট্যুর সোজাঃ 0.3μm/100mm
- রুক্ষতা অবশিষ্ট মানঃ ≤0.005μm
- সর্বাধিক গতিঃ ২০ মিমি/সেকেন্ড
- সর্বনিম্ন পরিমাপের গতিঃ 0.1mm/s
- নিম্ন শব্দ actuator স্ট্যান্ডার্ড অংশের জন্য প্রোফাইল পরিমাপ নির্ভুলতা প্রয়োজনীয়তা পূরণ করে
কলাম সদস্যঃ সিএনএফ হাই স্পিড কলাম / সিএনএফএল হাই স্পিড লং কলাম
- পরিসীমাঃ 320~420mm / 520~620mm
- সর্বাধিক গতিঃ ২০ মিমি/সেকেন্ড
- ন্যূনতম গতিঃ 0.2mm/s
- অবস্থান সঠিকতাঃ 0.005mm
- ফ্রেম ডিজাইন সহ উচ্চ গতির কলাম, দীর্ঘমেয়াদী অ-বিন্যাসযোগ্য নির্মাণ
প্ল্যাটফর্ম উপাদানঃ এমপিই ইন্টিগ্রেটেড আর্গোনমিক মেশিন টেবিল
- উপাদান: মার্বেল
- স্পেসিফিকেশনঃ 500*800, 500*1000
- সুবিধাজনক রক্ষণাবেক্ষণের জন্য কম্প্যাক্ট কাঠামোর সাথে সমন্বিত নকশা
- এরগনোমিক ডিজাইন অপারেটরের ক্লান্তি হ্রাস করে
