ইন্ডাক্টিভ সেন্সর ভিত্তিক পৃষ্ঠের প্রোফাইল এবং কনট্যুর পরিমাপ সিস্টেম
পৃষ্ঠের প্রোফাইল এবং কনট্যুর পরিমাপের সমাধান
সমস্ত পৃষ্ঠের আকার, আকৃতি, রুক্ষতা এবং ঢেউ সহ পরিমাপযোগ্য উপাদান রয়েছে।উচ্চ নির্ভুলতা উপাদানগুলি সর্বোত্তম কর্মক্ষমতা এবং গুণমান নিশ্চিত করার জন্য এই সমস্ত উপাদানগুলির ব্যাপক বিশ্লেষণের প্রয়োজন.
পৃষ্ঠের পরিমাপের উপাদান
- মাত্রা:ব্যাসার্ধ, কোণ, দূরত্ব এবং বৈশিষ্ট্যগুলির মধ্যে রৈখিক সম্পর্কের দ্বারা সংজ্ঞায়িত পৃষ্ঠের কার্যকরী আকার
- আকৃতিঃলক্ষ্য পৃষ্ঠের আকৃতি থেকে বিচ্যুতি (প্লেন, গোলক, শঙ্কু ইত্যাদি), সাধারণত মেশিনের ত্রুটির কারণে
- রুক্ষতা:কাটিয়া সরঞ্জাম বা মেশিনিং প্রক্রিয়া দ্বারা সৃষ্ট পৃষ্ঠের টেক্সচার পরিবর্তন
- ঢেউয়ের মাত্রা:কম্পন, অপর্যাপ্ত অনমনীয়তা বা অন্যান্য প্রক্রিয়া অস্থিতিশীলতার কারণে মেশিনের অপ্রয়োজনীয় প্রভাব
SE2000 সিরিজের বৈশিষ্ট্য
ব্যতিক্রমী মূল্য-কার্যকারিতা অনুপাতের সাথে পারফরম্যান্স এবং ব্যয়ের মধ্যে সর্বোত্তম ভারসাম্য অর্জন করা।
- বহুমুখী অ্যাপ্লিকেশনের জন্য ইন্ডাক্টিভ সেন্সরগুলির বিস্তৃত পরিসীমা
- ক্ষুদ্র পরিসরের উচ্চ নির্ভুলতা পরিমাপের ক্ষমতা
- ব্যতিক্রমী নির্ভুলতার সাথে মাইক্রো প্রোফাইল পরিমাপ

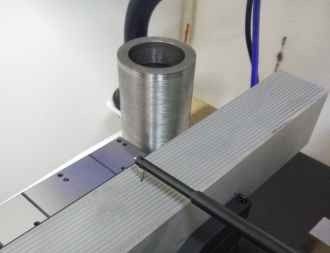

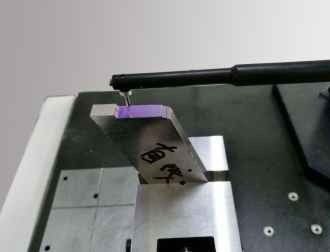

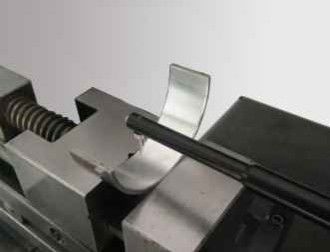

পরিমাপের অ্যাপ্লিকেশন
SE2022G-tbo নির্দিষ্টকরণ
| স্পেসিফিকেশন | বিস্তারিত |
|---|
| পরিমাপ পরিসীমা - এক্স অক্ষ | ১২০ মিমি |
| পরিমাপ পরিসীমা - Z-অক্ষ | ৪২০ মিমি |
| পরিমাপ পরিসীমা - Z1 অক্ষ | ±0.5mm~±7.5mm/262144:1 |
| Z1 লিনিয়ার যথার্থতা | 0.০৭% ফ.এস. |
| কোণ নির্ভুলতা | ± 1 |
| সরলতা | 0.3μm/100mm |
| এক্স-অক্ষ ড্রাইভ গতি | 0.05~20mm/s |
| Z-অক্ষ ড্রাইভ গতি | 0.2~20mm/s |
পরিমাপ ক্ষমতা
বিভিন্ন ওয়ার্কপিসের পৃষ্ঠের লাইন উপাদান, পয়েন্ট বৈশিষ্ট্য, পয়েন্ট এবং লাইনগুলির মধ্যে দূরত্ব পরিমাপ, দূরত্ব সহ উপাদানগুলির অবস্থান বিশ্লেষণ সহ বিস্তৃত প্রোফাইল বিশ্লেষণ,সমান্তরালতা, উল্লম্বতা, কোণ, রোল গভীরতা, রোল প্রস্থ, ব্যাসার্ধ, সরলতা বিশ্লেষণ, কনভেক্সিটি বিশ্লেষণ, এবং প্রোফাইল বিশ্লেষণ।
সিস্টেম উপাদান
ই সিরিজ ইন্ডাক্টিভ কনট্যুর সেন্সর
- রেজোলিউশনঃ 65536:1 / 262144:1
- ব্যাপ্তিঃ ±0.5mm~±5mm / ±0.5mm~±7.5mm
- রৈখিক নির্ভুলতাঃ 0.15% / 0.07%
- পরিমাপ শক্তিঃ 0.7mg
- নমনীয় নির্ভুলতা / পরিসীমা অনুপাত ছোট কনট্যুর পরিমাপের অ্যাপ্লিকেশনগুলিতে ডিজিটাল সেন্সরগুলির জন্য অতুলনীয় সুবিধা সহ
ড্রাইভ সিস্টেম
Dsh Low Noise ড্রাইভার / Dch Low Noise সিরামিক ড্রাইভার(অ্যাপ্লিকেশন প্রয়োজনীয়তা উপর ভিত্তি করে নির্বাচনযোগ্য)
- রেল ভ্রমণঃ 100-150mm / 180~220mm
- সংখ্যা ব্যবধানঃ 0.05 ~ 2μm / 0.05 ~ 5μm
- কনট্যুর সোজাঃ 0.3μm/100mm
- রুক্ষতা অবশিষ্ট মানঃ ≤0.005μm
- সর্বাধিক গতিঃ ২০ মিমি/সেকেন্ড
- সর্বনিম্ন পরিমাপের গতিঃ 0.1mm/s
- নিম্ন শব্দ actuator স্ট্যান্ডার্ড অংশ প্রোফাইল পরিমাপ নির্ভুলতা প্রয়োজনীয়তা পূরণ করে
- রব্বিটি সেন্সর সহ ০.০২৫ মাইক্রন থেকে বেশি Ra পরিমাপ করতে সক্ষম
কলামের উপাদান
Cnf হাই স্পিড কলাম / Cnfl হাই স্পিড লং কলাম(অ্যাপ্লিকেশন প্রয়োজনীয়তা উপর ভিত্তি করে নির্বাচনযোগ্য)
- পরিসীমাঃ 320~420mm / 520~620mm
- সর্বাধিক গতিঃ ২০ মিমি/সেকেন্ড
- ন্যূনতম গতিঃ 0.2mm/s
- অবস্থান সঠিকতাঃ 0.005mm
- ফ্রেম কাঠামোর সাথে উচ্চ গতির কলামের নকশা
- বিস্তৃত গতির পরিসীমা এবং উচ্চ অবস্থানের নির্ভুলতার সাথে সুনির্দিষ্ট দ্রুত ট্রান্সমিশন কাঠামো
প্ল্যাটফর্মের উপাদান
এমপিই ইন্টিগ্রেটেড আর্গোনমিক মেশিন টেবিল
- উপাদান: মার্বেল
- স্পেসিফিকেশনঃ 500*800, 500*1000
- কম্প্যাক্ট কাঠামোর সাথে সমন্বিত নকশা
- সুবিধাজনক রক্ষণাবেক্ষণ এবং স্থান সংরক্ষণ
- এরগনোমিক ডিজাইন অপারেটরের ক্লান্তি হ্রাস করে
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: আপনি কি কারখানা বা ট্রেডিং কোম্পানি?
A1: আমরা একটি কারখানা এবং 24 ঘন্টার মধ্যে প্রতিক্রিয়া প্রদান।
প্রশ্ন ২ঃ আপনার কোম্পানি মূলত কি উৎপাদন করে?
উত্তরঃ আমরা মূলত ভিশন পরিমাপ মেশিন, সমন্বয় পরিমাপ মেশিন, সিএমএম এবং ভিএমএম ফিক্সচার এবং সম্পর্কিত সরঞ্জাম উত্পাদন করি।
প্রশ্ন 3: কিভাবে উপযুক্ত স্পেসিফিকেশন নির্বাচন করবেন?
উত্তরঃ আমাদের পেশাদার দল আপনার পণ্যের বৈচিত্র্য এবং পরিমাপের প্রয়োজনীয়তার ভিত্তিতে উপযুক্ত পরিমাপ যন্ত্রের স্পেসিফিকেশন সুপারিশ করবে।
প্রশ্ন 4: আপনি কাস্টমাইজড পরিষেবা গ্রহণ করেন?
উত্তরঃ হ্যাঁ, আমরা গ্রাহকের নির্দিষ্ট চাহিদা অনুযায়ী মানক মেশিন এবং কাস্টম সমাধান উভয়ই সরবরাহ করি।
Q5: আপনার গ্যারান্টি সময়কাল কত?
উত্তরঃ আমাদের পণ্যগুলির 1 বছরের ওয়ারেন্টি রয়েছে। আমরা নির্ভরযোগ্য পারফরম্যান্সের জন্য ভাঙ্গনযোগ্য উপাদানগুলির উন্নতি সহ স্থিতিশীল পণ্যের গুণমান বজায় রাখি।
