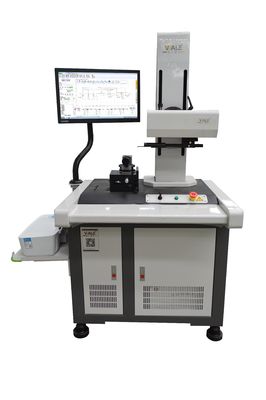

বিয়ারিং সারফেসের জন্য আর্টিকুলেটেড আর্ম কনট্যুর এবং রুক্ষতা পরিমাপ সিস্টেম

Articulated Arm Contour and Roughness Measurement System for Bearing Surfaces
Articulated Arm Contour and Roughness Measurement System for Bearing Surfaces
বেসিক ইনফরমেশন
উৎপত্তি স্থল: ডংগুয়ান, চীন
পরিচিতিমুলক নাম: UNIMETRO
মডেল নম্বার: SPR1000
ন্যূনতম চাহিদার পরিমাণ: 1
মূল্য: Discussible
প্যাকেজিং বিবরণ: কাঠের কেস
ভালো দাম এখন যোগাযোগ
বিস্তারিত তথ্য
সেন্সর: ডিজিটাল টাইপ কনট্যুর সেন্সর এবং স্ট্যান্ডার্ড নো-হেড রুক্ষতা সেন্সর সফ্টওয়্যার: CMS কনট্যুর পরিমাপ সিস্টেম এবং RMW পৃষ্ঠের রুক্ষতা পরিমাপ এবং বিশ্লেষণ সিস্টেম
আবেদনকারী: আর্টিকুলেটেড আর্ম বিয়ারিং, অপটিক্যাল গ্রেড জার্মেনিয়াম ক্রিস্টাল, সীল রিং, টার্বো সীল ইত্যাদি কনট্যুর নির্ভুলতা: ±2´
রুক্ষতা: Rsk,Rku,Rsm,Rsm,Rs,RΔq,Rk,Rpk,Rvk,Mr1,Mr2,Rmr রেটিং দৈর্ঘ্য: λcX2,3,4,5,6,7
এক্স-অক্ষ: 0.1~10mm/s জেড-অক্ষ: 0.5-10 মিমি/সেকেন্ড
বিশেষভাবে তুলে ধরা:

10mm/s কনট্যুর মাপার যন্ত্র

,

Rsk রুক্ষতা কনট্যুর মাপার যন্ত্র

,

Rku রুক্ষতা পরিমাপ যন্ত্র

পণ্যের বর্ণনা

বেয়ারিং সারফেসের জন্য আর্টিকুলেটেড আর্ম কন্ট্যুর এবং রুক্ষতা পরিমাপ ব্যবস্থা
সারফেস রুক্ষতা কন্ট্যুর টেস্টার
বেয়ারিং সারফেস এবং অন্যান্য উচ্চ-প্রোফাইল উপাদানগুলির নির্ভুল সারফেস মূল্যায়নের জন্য একটি ব্যাপক রুক্ষতা প্রোফাইল পরিমাপ বিশ্লেষণ ব্যবস্থা।
সারফেস পরিমাপ উপাদান
সমস্ত সারফেসের এই গুরুত্বপূর্ণ উপাদানগুলির বিশ্লেষণ প্রয়োজন:
  • মাত্রা: ব্যাসার্ধ, কোণ, দূরত্ব এবং বৈশিষ্ট্যগুলির মধ্যে রৈখিক সম্পর্কের দ্বারা সংজ্ঞায়িত সারফেস কার্যকরী আকার
  • আকৃতি: লক্ষ্য সারফেসের আকৃতি (প্লেন, গোলক, শঙ্কু, ইত্যাদি) থেকে বিচ্যুতি, সাধারণত মেশিন ত্রুটির কারণে ঘটে
  • রুক্ষতা: কাটিং টুল বা মেশিনিং প্রক্রিয়া দ্বারা সৃষ্ট সারফেস টেক্সচার পরিবর্তন
  • ওয়েভিনেস: কম্পন, অপর্যাপ্ত অনমনীয়তা, বা অন্যান্য অস্থির প্রক্রিয়া কারণগুলির কারণে অ-আদর্শ মেশিন প্রভাব

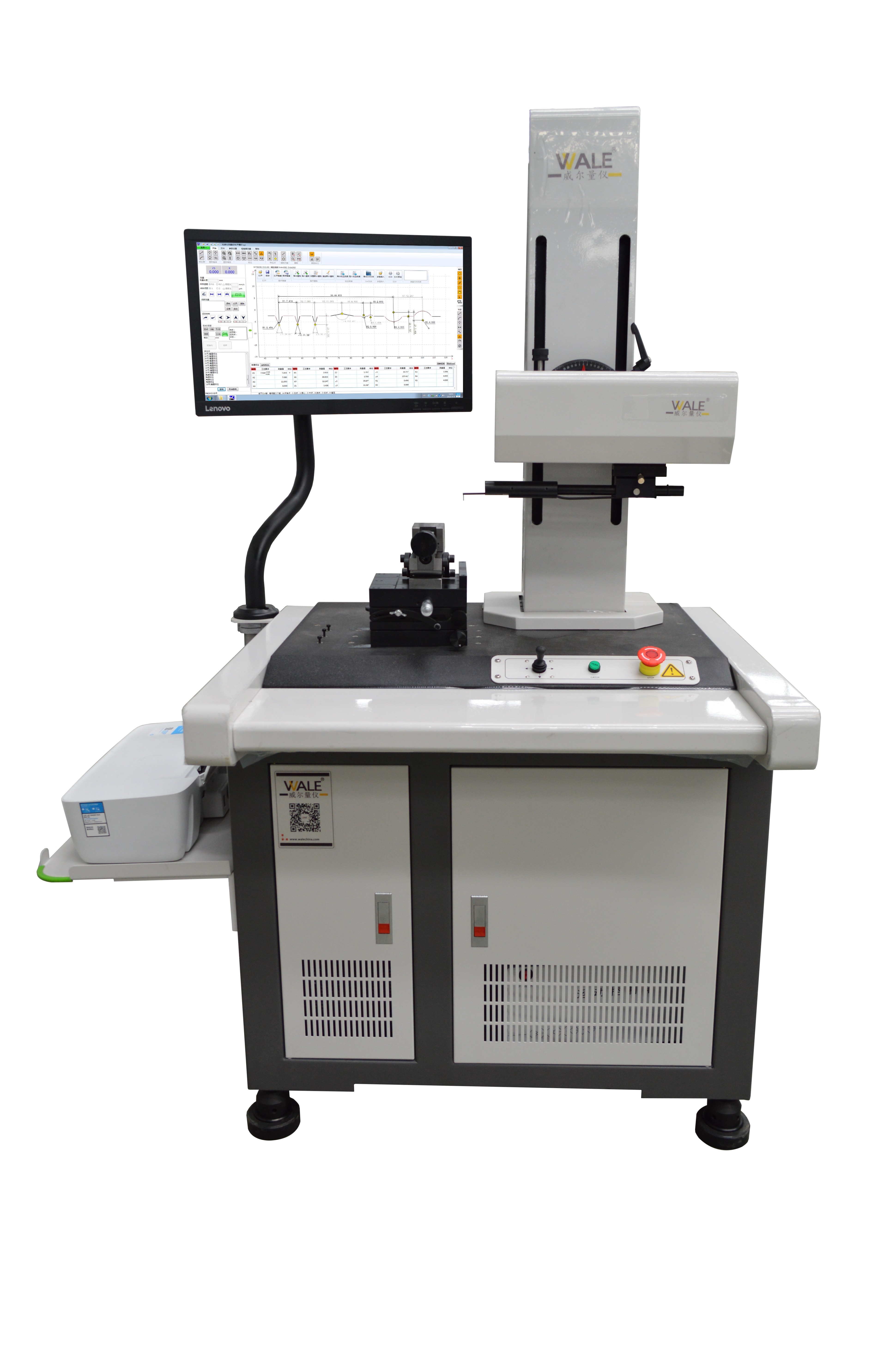

SPR1000 সিরিজ - স্ট্যান্ডার্ড টাইপ
এক মেশিনে সম্মিলিত কন্ট্যুর এবং রুক্ষতা পরিমাপের জন্য ডিজিটাল কন্ট্যুর সেন্সর এবং ইন্ডাকটিভ স্ট্যান্ডার্ড রুক্ষতা সেন্সর সহ ডুয়াল সেন্সর প্রযুক্তি বৈশিষ্ট্যযুক্ত।
প্রযুক্তিগত স্পেসিফিকেশন
স্পেসিফিকেশন PR1103G-sdk
পরিমাপ পরিসীমা X-অক্ষ 100মিমি
পরিমাপ পরিসীমা Z-অক্ষ 320মিমি
পরিমাপ পরিসীমা Z1-অক্ষ C:±12.5mm/R:±420µm
কন্ট্যুর নির্ভুলতা Z1 রৈখিক নির্ভুলতা ±(1.5+|0.2H|)µm
আর্ক নির্ভুলতা ±(2+R/8)µm
কোণ নির্ভুলতা ±2´
সোজাভাব 0.8µm/100mm
রুক্ষতা নির্ভুলতা রৈখিক নির্ভুলতা ±4%
অবশিষ্ট শব্দ ≤0.02µm
অনুলিপি মান 1δ≤2nm
কাটঅফ তরঙ্গদৈর্ঘ্য 0.025, 0.08, 0.25, 0.8, 2.5, 8mm
রেটিং দৈর্ঘ্য λcX2,3,4,5,6,7
ড্রাইভ গতি X-অক্ষ 0.1~10mm/s
ড্রাইভ গতি Z-অক্ষ 0.5-10mm/s
পরিমাপ ফাংশন
প্রোফাইল পরিমাপ
বিভিন্ন ওয়ার্কপিস সারফেসের লাইন উপাদান, পয়েন্ট বৈশিষ্ট্য, দূরত্ব পরিমাপ, সমান্তরালতা, লম্বতা, কোণ, খাঁজ গভীরতা, খাঁজ প্রস্থ, ব্যাসার্ধ, সোজাভাব বিশ্লেষণ, উত্তলতা বিশ্লেষণ এবং প্রোফাইল বিশ্লেষণ।
রুক্ষতা প্যারামিটার
Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
ওয়েভিনেস প্যারামিটার
Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
মূল কন্ট্যুর প্যারামিটার
Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
পরিমাপ অ্যাপ্লিকেশন
সিস্টেমের ক্ষমতা প্রদর্শনকারী বাস্তব-বিশ্বের পরিমাপ উদাহরণ:
বিয়ারিং সারফেসের জন্য আর্টিকুলেটেড আর্ম কনট্যুর এবং রুক্ষতা পরিমাপ সিস্টেম 0
আর্টিকুলেটেড আর্ম বেয়ারিং সারফেস বিশ্লেষণ
বিয়ারিং সারফেসের জন্য আর্টিকুলেটেড আর্ম কনট্যুর এবং রুক্ষতা পরিমাপ সিস্টেম 1
অপটিক্যাল গ্রেড জার্মেনিয়াম ক্রিস্টাল সারফেস মূল্যায়ন
বিয়ারিং সারফেসের জন্য আর্টিকুলেটেড আর্ম কনট্যুর এবং রুক্ষতা পরিমাপ সিস্টেম 2
সিল রিং সারফেস কন্ট্যুর এবং রুক্ষতা বিশ্লেষণ
বিয়ারিং সারফেসের জন্য আর্টিকুলেটেড আর্ম কনট্যুর এবং রুক্ষতা পরিমাপ সিস্টেম 3
টার্বো সিল কম্পোনেন্ট সারফেস পরিমাপ
সিস্টেম উপাদান
P সিরিজ ডিজিটাল কন্ট্যুর সেন্সর
বিয়ারিং সারফেসের জন্য আর্টিকুলেটেড আর্ম কনট্যুর এবং রুক্ষতা পরিমাপ সিস্টেম 4
  • রেজোলিউশন: 0.02-0.2µm
  • পরিসীমা: ±7.5-±30µm
  • রৈখিক নির্ভুলতা: ±(1.5+|0.6H|)µm
  • পরিমাপ শক্তি: 1.2kg
  • বৈশিষ্ট্য: বড় পরিমাপ পরিসীমা জুড়ে চমৎকার রৈখিকতা বজায় রাখে
ড্রাইভ সিস্টেম
বিয়ারিং সারফেসের জন্য আর্টিকুলেটেড আর্ম কনট্যুর এবং রুক্ষতা পরিমাপ সিস্টেম 5
  • রেল ভ্রমণ: 100-150mm
  • সংখ্যা ব্যবধান: 0.2~2µm
  • কন্ট্যুর সোজাভাব: 0.5µm/100mm
  • রুক্ষতা অবশিষ্ট মান: ≤0.02µm
  • সর্বোচ্চ চলন্ত গতি: 10mm/s
  • সর্বনিম্ন পরিমাপ গতি: 0.1mm/s
  • বিকল্প: DS স্ট্যান্ডার্ড ড্রাইভার বা DC সিরামিক ড্রাইভার
  • অ্যাপ্লিকেশন: Ra 0.1 মাইক্রনের বেশি রুক্ষতা পরিমাপের প্রয়োজন এবং পার্ট-লেভেল কন্ট্যুর পরিমাপ নির্ভুলতার প্রয়োজনীয়তা পূরণ করে
রুক্ষতা পরীক্ষা ওভারভিউ
এই রুক্ষতা টেস্টারটি উপকরণগুলির সারফেস টেক্সচার এবং সারফেস রুক্ষতার দ্রুত এবং নির্ভুল নির্ধারণ প্রদান করে, মাইক্রোমিটার বা মাইক্রন (µm) এ রুক্ষতা গভীরতা (Rz) এবং গড় রুক্ষতা মান (Ra) উভয়ই প্রদর্শন করে।
