উচ্চ-নির্ভুল পৃষ্ঠের রুক্ষতা এবং কনট্যুর পরিমাপ ব্যবস্থা
পৃষ্ঠ পরিমাপ বিশ্লেষণ মৌলিক বিষয়
সমস্ত পৃষ্ঠ পরিমাপে চারটি গুরুত্বপূর্ণ উপাদান অন্তর্ভুক্ত থাকে যা উপাদানের গুণমান এবং কর্মক্ষমতা নির্ধারণ করে:
- মাত্রা: ব্যাসার্ধ, কোণ, দূরত্ব এবং বৈশিষ্ট্যগুলির মধ্যে রৈখিক সম্পর্কের দ্বারা সংজ্ঞায়িত পৃষ্ঠ কার্যকরী আকার
- আকার: লক্ষ্য পৃষ্ঠ জ্যামিতি (সমতল, গোলক, শঙ্কু, ইত্যাদি) থেকে বিচ্যুতি, সাধারণত মেশিনের ত্রুটির কারণে ঘটে
- রুক্ষতা: কাটিং সরঞ্জাম বা মেশিনিং প্রক্রিয়া দ্বারা সৃষ্ট পৃষ্ঠের টেক্সচার পরিবর্তন
- তরঙ্গ: কম্পন, অপর্যাপ্ত অনমনীয়তা, বা প্রক্রিয়া অস্থিরতার ফলে অ-আদর্শ মেশিন প্রভাব
SER2000 সিরিজ বৈশিষ্ট্য
উচ্চতর মূল্য-থেকে-কর্মক্ষমতা অনুপাতের সাথে কর্মক্ষমতা এবং ব্যয়ের সর্বোত্তম ভারসাম্য অর্জন:
- উচ্চ নির্ভুল ডিজিটাল কনট্যুর সেন্সর
- নো-হেড ওয়াইড রেঞ্জ রুক্ষতা সেন্সর
- বৃহৎ-স্কেল প্রোফাইলোমেট্রি এবং মাইক্রো-প্রোফাইল পরিমাপ ক্ষমতা
- ওয়াইড রেঞ্জ রুক্ষতা পরিমাপ
- কম্পোজিট মডেলে উচ্চ-নির্ভুল বৃহৎ-স্কেল রুক্ষতা এবং কনট্যুর পরিমাপ

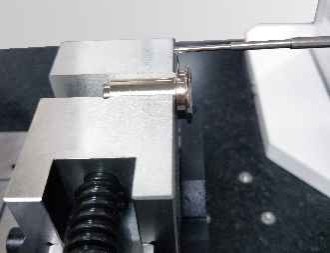

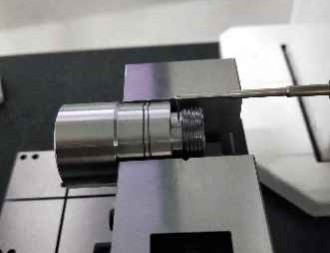

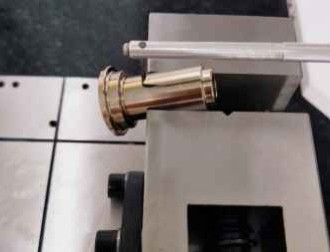

পরিমাপ অ্যাপ্লিকেশন
গিয়ারবক্স আনুষাঙ্গিক
গিয়ারবক্স উপাদান

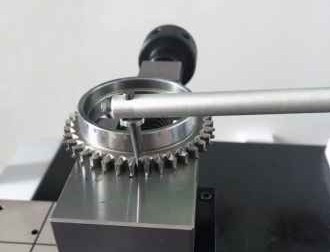

প্রিসিশন গিয়ার
ভালভ বডি
প্রযুক্তিগত স্পেসিফিকেশন - SER2042G-tbo
| প্যারামিটার |
স্পেসিফিকেশন |
| পরিমাপ পরিসীমা X-অক্ষ |
120মিমি |
| পরিমাপ পরিসীমা Z-অক্ষ |
420মিমি |
পরিমাপ পরিসীমা Z1-অক্ষ |
C:±7.5mm / R:±600μm |
| কনট্যুর নির্ভুলতা Z1 রৈখিক নির্ভুলতা |
0.07% f.s. |
| Pt নির্ভুলতা |
±0.3µm |
| কোণ নির্ভুলতা |
±1′ |
| সরলতা |
0.3μm/100mm |
| রুক্ষতা নির্ভুলতা রৈখিক নির্ভুলতা |
±4% |
| অবশিষ্ট শব্দ |
≤0.02μm |
| পুনরাবৃত্তিযোগ্যতা |
1δ≤3nm |
| কাটঅফ তরঙ্গদৈর্ঘ্য |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| রেটিং দৈর্ঘ্য |
λcX2,3,4,5,6,7 |
| ড্রাইভ গতি X-অক্ষ |
0.5~20mm/s |
| ড্রাইভ গতি Z-অক্ষ |
0.2-20mm/s |
পরিমাপ ক্ষমতা
প্রোফাইল পরিমাপ: লাইন উপাদান, পয়েন্ট বৈশিষ্ট্য, পয়েন্ট এবং লাইনের মধ্যে দূরত্ব, দূরত্ব, সমান্তরালতা, লম্বতা, কোণ, খাঁজ গভীরতা, খাঁজ প্রস্থ, ব্যাসার্ধ সহ অবস্থানগত সম্পর্কগুলির ব্যাপক বিশ্লেষণ। সরলতা বিশ্লেষণ, উত্তলতা বিশ্লেষণ এবং প্রোফাইল বিশ্লেষণের জন্য সক্ষম।
রুক্ষতা পরিমাপ: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr সহ সম্পূর্ণ রুক্ষতা প্যারামিটার বিশ্লেষণ। তরঙ্গ প্যারামিটার: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr। মূল কনট্যুর প্যারামিটার: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr।
সিস্টেম উপাদান
ER সিরিজ ইন্ডাকটিভ রুক্ষতা প্রোফাইল সেন্সর
- রেজোলিউশন: 65536:1 / 262144:1
- পরিসীমা: R:±400µm/±600µm, C:±5mm/±7.5mm
- রৈখিক নির্ভুলতা: R:±7%/±4%, C:0.15%/0.07%
- অবশিষ্ট শব্দ: ≤0.025µm/≤0.02µm
- রুক্ষতা রেফারেন্স: গাইডওয়ে, গাইড নেই
- সরল সুই পরিবর্তনের সাথে রুক্ষতা এবং প্রোফাইল পরিমাপ উভয়ের জন্য উচ্চ-নির্ভুল সমন্বিত ইন্ডাকটেন্স সেন্সর
ড্রাইভ সিস্টেম
Dsh লো নয়েজ ড্রাইভার / Dch লো নয়েজ সিরামিক ড্রাইভার(অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুযায়ী নির্বাচন করুন)
- রেল ভ্রমণ: 100-150mm / 180~220mm
- সংখ্যা ব্যবধান: 0.05~2µm / 0.05~5µm
- কনট্যুর সরলতা: 0.3µm/100mm
- রুক্ষতা অবশিষ্ট মান: ≤0.005µm
- সর্বোচ্চ চলন্ত গতি: 20mm/s
- সর্বনিম্ন পরিমাপ গতি: 0.1mm/s
- কম নয়েজ অ্যাকচুয়েটর স্ট্যান্ডার্ড পার্টস প্রোফাইল পরিমাপ নির্ভুলতা এবং রুক্ষতা পরিমাপের প্রয়োজনীয়তা পূরণ করে যা Ra 0.025 মাইক্রনের বেশি
কলাম উপাদান
Cnf হাই স্পিড কলাম / Cnfl হাই স্পিড লং কলাম(পরিমাপের প্রয়োজনীয়তা অনুযায়ী নির্বাচন করুন)
- পরিসীমা: 320~420mm / 520~620mm
- সর্বোচ্চ চলন্ত গতি: 20mm/s
- সর্বনিম্ন চলন্ত গতি: 0.2mm/s
- অবস্থান নির্ভুলতা: 0.005mm
- ফ্রেম নির্মাণ সহ উচ্চ-গতির কলাম বিকৃতি ছাড়াই নির্ভুলতা বজায় রাখে, দ্রুত ট্রান্সমিশন কাঠামো এবং প্রশস্ত গতির পরিসীমা বৈশিষ্ট্যযুক্ত
প্ল্যাটফর্ম উপাদান
MPE ইন্টিগ্রাল এরগনোমিক মেশিন টেবিল
- উপাদান: মার্বেল
- স্পেসিফিকেশন: 500*800, 500*1000
- সহজ রক্ষণাবেক্ষণ এবং স্থান দক্ষতার জন্য কমপ্যাক্ট কাঠামোর সাথে ইন্টিগ্রাল ডিজাইন
- এরগনোমিক ডিজাইন অপারেটরের ক্লান্তি হ্রাস করে
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: আপনি কি একটি কারখানা নাকি ট্রেডিং কোম্পানি?
উত্তর ১: আমরা একটি কারখানা এবং ২৪ ঘন্টার মধ্যে প্রতিক্রিয়া প্রদান করি।
প্রশ্ন ২: আপনার কোম্পানি প্রধানত কি তৈরি করে?
উত্তর ২: আমরা ভিশন পরিমাপ মেশিন, কোঅর্ডিনেট পরিমাপ মেশিন, CMM এবং VMM ফিক্সচার এবং সংশ্লিষ্ট সরঞ্জামের উপর বিশেষজ্ঞ।
প্রশ্ন ৩: কিভাবে উপযুক্ত স্পেসিফিকেশন নির্বাচন করবেন?
উত্তর ৩: আমাদের পেশাদার দল আপনার পণ্যের বৈচিত্র্য এবং পরিমাপের প্রয়োজনীয়তার উপর ভিত্তি করে উপযুক্ত পরিমাপ যন্ত্রের সুপারিশ করবে।
প্রশ্ন ৪: আপনি কি কাস্টমাইজড পরিষেবা গ্রহণ করেন?
উত্তর ৪: হ্যাঁ, আমরা স্ট্যান্ডার্ড মেশিন এবং নির্দিষ্ট গ্রাহকের প্রয়োজন অনুসারে তৈরি কাস্টম সমাধান উভয়ই সরবরাহ করি।
প্রশ্ন ৫: আপনার ওয়ারেন্টি সময়কাল কত?
উত্তর ৫: আমাদের পণ্যগুলিতে ১ বছরের ওয়ারেন্টি রয়েছে। পণ্যের নির্ভরযোগ্যতা নিশ্চিত করার জন্য আমরা ভাঙা উপাদানগুলিতে উন্নত স্থায়িত্ব প্রদান করি।
