আরএমডব্লিউ অ্যাডভান্সড মাল্টি-ফাংশন সারফেস রাফনেস টেস্টার
ব্যাপক পৃষ্ঠ বিশ্লেষণ এবং পরিমাপের জন্য প্রোব-ফ্রি ইন্ডাকটিভ সেন্সর প্রযুক্তি সহ পেশাদার সারফেস রাফনেস টেস্টার।
সারফেস রাফনেস পরিমাপের মৌলিক বিষয়
উচ্চ-নির্ভুলতা উপাদান মূল্যায়নের জন্য চারটি গুরুত্বপূর্ণ পরিমাপযোগ্য উপাদান পৃষ্ঠ বিশ্লেষণ অন্তর্ভুক্ত করে:
- মাত্রা: রৈখিক সম্পর্ক যা পৃষ্ঠের কার্যকরী আকারকে সংজ্ঞায়িত করে, যার মধ্যে ব্যাসার্ধ, কোণ এবং দূরত্ব অন্তর্ভুক্ত
- আকার: মেশিনের ত্রুটির কারণে লক্ষ্য পৃষ্ঠের জ্যামিতি থেকে বিচ্যুতি
- রুক্ষতা: কাটিং টুল এবং মেশিনিং প্রক্রিয়া থেকে উদ্ভূত পৃষ্ঠের টেক্সচারের পরিবর্তন
- তরঙ্গ: কম্পন, অনমনীয়তার সমস্যা বা প্রক্রিয়ার অস্থিরতা থেকে পর্যায়ক্রমিক পৃষ্ঠের অনিয়ম
এসআর১০০০ সিরিজ বৈশিষ্ট্য
ব্যতিক্রমী ব্যয়-দক্ষতা এবং কর্মক্ষমতা সহ ডেস্কটপ স্ট্যান্ডার্ড কনফিগারেশন:
- লিডলেস স্ট্যান্ডার্ড ইন্ডাকটিভ সেন্সর প্রযুক্তি
- শত শত রুক্ষতা, তরঙ্গ এবং প্রোফাইল প্যারামিটারের ব্যাপক মূল্যায়ন
- পেশাদার-গ্রেড পরিমাপ ক্ষমতা
পরিমাপের অ্যাপ্লিকেশন

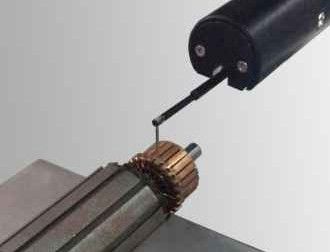

কমিউটেটর
স্ক্রু ড্রাইভার হ্যান্ডেল
ভালভ উপাদান

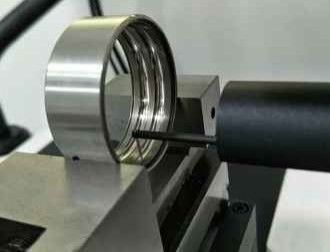

বিয়ারিং
প্রযুক্তিগত স্পেসিফিকেশন
| স্পেসিফিকেশন |
মান |
| মডেল নম্বর |
এসআর১১৩৩জি-সাক |
| এক্স-অক্ষ পরিমাপ পরিসীমা |
১০০মিমি |
| জেড-অক্ষ পরিমাপ পরিসীমা |
৩২০মিমি |
| জেড১-অক্ষ পরিসীমা |
±৪২০μm/৬৫৫৩৬:১ |
| জেড১ রৈখিক নির্ভুলতা |
±৪% |
| পুনরাবৃত্তি |
১δ≤২nm |
| কাটঅফ তরঙ্গদৈর্ঘ্য |
০.০২৫, ০.০৮, ০.২৫, ০.৮, ২.৫, ৮মিমি |
| রেটিং দৈর্ঘ্য |
μm×২,৩,৪,৫,৬,৭ |
| অবশিষ্ট শব্দ |
≤০.০০৫μm |
| এক্স-অক্ষ ড্রাইভ গতি |
০.১~১০মিমি/সে |
| জেড-অক্ষ ড্রাইভ গতি |
০.৫-১০মিমি/সে |
পরিমাপের ক্ষমতা
নিম্নলিখিত সহ ব্যাপক প্যারামিটার বিশ্লেষণ:
রুক্ষতা প্যারামিটার: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
তরঙ্গ প্যারামিটার: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
মূল কনট্যুর প্যারামিটার: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
সিস্টেম উপাদান
আর সিরিজ ইন্ডাকটিভ সেন্সর
রেজোলিউশন: ৬৫৫৩৬:১ / ২৬২১৪৪:১
পরিমাপ পরিসীমা: ±৪২০μm / ±৬২০μm
রৈখিক নির্ভুলতা: R: ±৪% / ±৩%
অবশিষ্ট শব্দ: ≤০.০০৭μm / ≤০.০০৫μm
রুক্ষতা রেফারেন্স: গাইড, নো লিড
চমৎকার ফ্রিকোয়েন্সি প্রতিক্রিয়া বৈশিষ্ট্য এবং প্রশস্ত সংকেত ব্যান্ডউইথ সহ নো-হেড রুক্ষতা সেন্সর, রুক্ষতা পরিমাপ অ্যাপ্লিকেশনের জন্য সর্বোত্তম সেন্সর প্রকারের প্রতিনিধিত্ব করে।
ড্রাইভ সিস্টেম বিকল্প
রেল ভ্রমণ: ১০০-১৫০মিমি
সংখ্যা ব্যবধান: ০.২~২μm
কনট্যুর সরলতা: ০.৫μm/১০০মিমি
রুক্ষতা অবশিষ্ট মান: ≤০.০২μm
সর্বোচ্চ চলন্ত গতি: ১০মিমি/সে
সর্বনিম্ন পরিমাপ গতি: ০.১মিমি/সে
স্ট্যান্ডার্ড ড্রাইভ সিস্টেম যা পার্ট-লেভেল কনট্যুর পরিমাপ নির্ভুলতা সরবরাহ করে, Ra ০.১ মাইক্রনের বেশি পরিমাপের জন্য রুক্ষতা সেন্সরগুলির সাথে সামঞ্জস্যপূর্ণ।
কলাম উপাদান
পরিসীমা: ৩২০~৪২০মিমি / ৫২০~৬২০মিমি
সর্বোচ্চ চলন্ত গতি: ১০মিমি/সে
সর্বনিম্ন চলন্ত গতি: ০.৫মিমি/সে
অবস্থান নির্ভুলতা: ০.০১মিমি
দীর্ঘমেয়াদী স্থিতিশীলতা নিশ্চিত করার জন্য হালকা ফ্রেম-কলাম ডিজাইন, বিকৃতি ছাড়াই।
প্ল্যাটফর্ম উপাদান
উপাদান: মার্বেল
স্পেসিফিকেশন: ৫০০×৮০০, ৫০০×১০০০
সহজ রক্ষণাবেক্ষণ এবং স্থান দক্ষতার জন্য কমপ্যাক্ট কাঠামোর বৈশিষ্ট্যযুক্ত এক-পিস ডিজাইন।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
আপনি কি একটি কারখানা নাকি ট্রেডিং কোম্পানি?
আমরা একটি কারখানা এবং ২৪ ঘন্টার মধ্যে প্রতিক্রিয়া প্রদান করি।
আপনার কোম্পানি প্রধানত কি তৈরি করে?
আমরা ভিশন মেজারিং মেশিন, কোঅর্ডিনেট মেজারিং মেশিন, সিএমএম এবং ভিএমএম ফিক্সচার এবং সম্পর্কিত পরিমাপ সরঞ্জামে বিশেষজ্ঞ।
কিভাবে উপযুক্ত স্পেসিফিকেশন নির্বাচন করবেন?
আমাদের পেশাদার দল আপনার পণ্যের বৈচিত্র্য এবং পরিমাপের প্রয়োজনীয়তার উপর ভিত্তি করে উপযুক্ত স্পেসিফিকেশন সুপারিশ করবে।
আপনি কি কাস্টমাইজড পরিষেবা গ্রহণ করেন?
হ্যাঁ, আমরা স্ট্যান্ডার্ড মেশিন এবং নির্দিষ্ট গ্রাহকের প্রয়োজনের জন্য তৈরি কাস্টমাইজড সমাধান উভয়ই সরবরাহ করি।
আপনার ওয়ারেন্টি সময়কাল কত?
আমাদের পণ্যগুলি ১ বছরের ওয়ারেন্টি সহ আসে। পণ্যের নির্ভরযোগ্যতা নিশ্চিত করার জন্য আমরা ভাঙা উপাদানগুলিতে উন্নত স্থায়িত্ব প্রদান করি।
