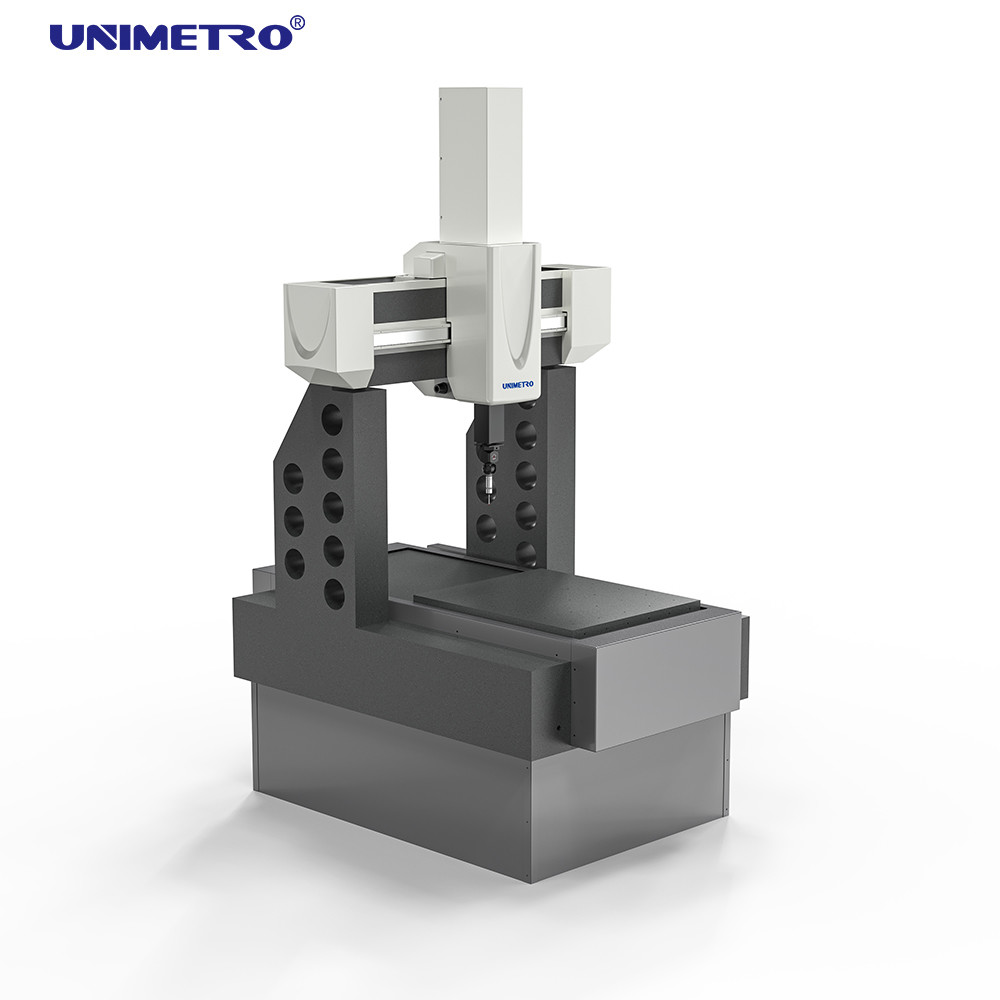

OEM স্বয়ংক্রিয় 3 ডি সমন্বয় পরিমাপ মেশিন উচ্চ নির্ভুলতা গ্রিটিং রুলার সঙ্গে CAD তুলনা

সেতু 3D সমন্বয় পরিমাপ মেশিন একটি সরলীকৃত নকশা গ্রহণ করে, যথার্থ যন্ত্রপাতি অ্যাপ্লিকেশন জন্য ব্যতিক্রমী খরচ কার্যকারিতা প্রস্তাব। ইলেকট্রনিক্স পরীক্ষার প্রয়োজনীয়তা জন্য আদর্শ,ছাঁচ, গৃহস্থালী যন্ত্রপাতি, অটোমোবাইল ছোট অংশ, এবং বিমানের উপাদান।

গ্রানাইট ওয়ার্কিং প্ল্যাটফর্মটি 3 ডি সমন্বয় পরিমাপ মেশিনের ভিত্তি হিসাবে কাজ করে, যার তিনটি অক্ষ গ্রানাইট উপাদান থেকে নির্মিত।এবং ক্ষয় প্রতিরোধী বৈশিষ্ট্যগুলির সাথে কম তাপীয় প্রসারণ সহগ এবং সর্বনিম্ন তাপমাত্রা-প্ররোচিত বিকৃতি. কার্যকরভাবে মেশিনের কম্পন হ্রাস করে এবং সামগ্রিক কর্মক্ষমতা উন্নত করে।

"স্ব-সংশোধন বিচ্যুতি" স্থিতিশীল ট্রান্সমিশন সিস্টেমের সাথে তিনটি অক্ষ জুড়ে ঘর্ষণ ট্রান্সমিশন বৈশিষ্ট্য।"স্থির + মাইক্রো সাসপেনশন" কাঠামো সঠিক স্থিতিশীলতা এবং গতির ধারাবাহিকতা বজায় রেখে গাইড রেলের সাথে সমান্তরাল ট্রান্সমিশন নিশ্চিত করে. আরও নিরাপদ অপারেশনের জন্য উন্নত সংঘর্ষ সুরক্ষা প্রদান করে।

রেনিশাও উচ্চ-নির্ভুলতা গ্রিটিং রুলার ব্যবহার করে যার রেজোলিউশন 0.1μm থেকে 20nm পর্যন্ত।Renishaw এর বিশ্বব্যাপী খ্যাতি কোঅর্ডিনেট সিস্টেমের সব উপাদান জন্য মানের এবং নির্ভরযোগ্য পরে বিক্রয় সেবা নিশ্চিত করে.

হিলিয়াম সিরিজের 3 ডি সমন্বয় পরিমাপ মেশিনটি বিশেষভাবে ছোট এবং মাঝারি আকারের পণ্য, ছাঁচ এবং ইলেকট্রনিক পণ্য শিল্পের জন্য ডিজাইন করা হয়েছে।গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজযোগ্য আকারে উপলব্ধ. হালকা ডিজাইন, দ্রুত ইনস্টলেশন, এবং কোন ভিত্তি প্রয়োজনীয়তা বৈশিষ্ট্য.

র্যাশনাল-ডিএমআইএস একটি বিস্তৃত সমন্বিত 3 ডি পরিমাপ সফ্টওয়্যার প্যাকেজ যা উভয়ই শিক্ষানবিশ-বান্ধব ব্যবহারযোগ্যতা এবং উন্নত কার্যকারিতা সহ বিকাশ করা হয়েছে।আইএসও মান ISO 22093 এর সাথে সামঞ্জস্যপূর্ণ একটি নেটিভ DMIS কার্নেল দিয়ে নির্মিত:2003, এটি সিএমএম পরিমাপ সফটওয়্যারের মান নির্ধারণ করে।

এমএইচ২০আই ম্যানুয়াল হেড রেনিশাও (ম্যানুয়াল)

• সূচকীয় অক্ষ A: 0°~90° ধাপের দূরত্বঃ 15°
• ইন্ডেক্সিং অক্ষ B: ±180° ধাপের দূরত্বঃ 15°
• স্থানিক পরিমাপের দৃষ্টিভঙ্গিঃ ১৬৮ বার
• অবস্থানগত পুনরাবৃত্তিযোগ্যতাঃ 1.5μm

PH20MT মোটরযুক্ত প্রোব হেডস রেনিশাও দ্বারা

• অবস্থান পুনরাবৃত্তিযোগ্যতাঃ +0.5 μm
• পজিশনিং স্টেপঃ সীমাহীন
• ঘূর্ণন অক্ষঃ ৩৬০°
• স্কিং অক্ষঃ 0°-115°
• মোট পদের সংখ্যা: অসংখ্য
• অপারেটিং তাপমাত্রাঃ 10-40°C

PH10T by RENISHAW

M8 গ্রিডযুক্ত ইন্টারফেস জোন এবং এক্সটেনশন রডের সাথে সামঞ্জস্যপূর্ণ (সর্বোচ্চ অনুমোদিত দৈর্ঘ্য 300 মিমি পর্যন্ত) ।

মূলত মেশিন, অটোমোবাইল, বিমান, সামরিক, আসবাবপত্র, সরঞ্জাম প্রোটোটাইপগুলিতে পরিমাপ ক্যাবিনেট, ফ্রেম, গিয়ার, ক্যাম, কৃমি গিয়ার, কৃমি, ব্লেড, বক্র এবং বাঁকা পৃষ্ঠগুলির জন্য ব্যবহৃত হয়,এবং অন্যান্য ছোট থেকে মাঝারি আকারের অংশ এবং ছাঁচ শিল্প.

ইলেকট্রনিক্স, হার্ডওয়্যার এবং প্লাস্টিক শিল্পেও প্রয়োগযোগ্য, ওয়ার্কপিসের মাত্রা, আকৃতি এবং আকারের সহনশীলতার সঠিক সনাক্তকরণের জন্য। অংশ পরিদর্শন, আকৃতি পরিমাপ করতে সক্ষম,এবং প্রক্রিয়া নিয়ন্ত্রণের কাজ.
