বাড়ি > পণ্য> সরঞ্জাম পরিদর্শন সিস্টেম> 80mm X, 60mm Y ভ্রমণ, এবং 60mm Z পরিমাপ পরিসীমা সঙ্গে কাটিয়া টুল পরিদর্শন সিস্টেম

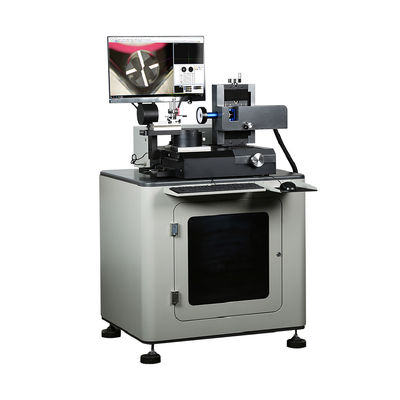

80mm X, 60mm Y ভ্রমণ, এবং 60mm Z পরিমাপ পরিসীমা সঙ্গে কাটিয়া টুল পরিদর্শন সিস্টেম

Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range
Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range
বেসিক ইনফরমেশন
উৎপত্তি স্থল: গুয়াংডং, চীন
পরিচিতিমুলক নাম: UNIMETRO
মডেল নম্বার: রেঞ্জার 600
ন্যূনতম চাহিদার পরিমাণ: 1
মূল্য: $15,600-22,000
ভালো দাম এখন যোগাযোগ
বিস্তারিত তথ্য
এক্স অক্ষ ভ্রমণ: 80 মিমি Y অক্ষ ভ্রমণ: 60 মিমি
Z অক্ষ পরিসীমা: 60 মিমি সর্বাধিক সরঞ্জাম ব্যাস: 50 মিমি
সর্বাধিক সরঞ্জাম দৈর্ঘ্য: 300 মিমি কাজের দূরত্ব: 90 মিমি
লেন্স ম্যাগনিফিকেশন: 0.7-4.5x ক্যামেরা রেজুলেশন: 2 এম পিক্সেল এইচডি (5 এম al চ্ছিক)
লিনিয়ার স্কেল রেজোলিউশন: 0.0001 মিমি ম্যাগনিফিকেশন রেঞ্জ: 12.6x ~ 79.2x (25.2x ~ 158.4x al চ্ছিক)
দেখার ক্ষেত্র: 27*20 মিমি ~ 4.3*3.3 মিমি (13.5*10 মিমি ~ 2.3*1.6 মিমি al চ্ছিক) নির্ভুলতা পরিমাপ: X ~ y, (2.5+l/100) µm
পিসি সিস্টেম: অল-ইন-ওয়ান, উইন্ডোজ 10, 24 "এলসিডি আলোকসজ্জার ধরন: 8-বিভাগের এলইডি রিং লাইট, কনট্যুর লাইট, সহায়ক আলো
ছক পূরণ করা: ডিএক্সএফ ফাইল আউটপুট বিন্যাস: এক্সেল, ডিএক্সএফ
বিশেষভাবে তুলে ধরা:

80mm X Axis Travel Tool Inspection System

,

60mm Y Axis Travel Cutting Tool Measuring Machine

,

60mm Z Axis Measuring Range VMM

পণ্যের বর্ণনা

ফ্রিজিং টুল ইন্সপেকশন সিস্টেম টুল ভিএমএম
Milling Tool Inspection System Close-up of inspection system
পণ্যের প্রয়োগ

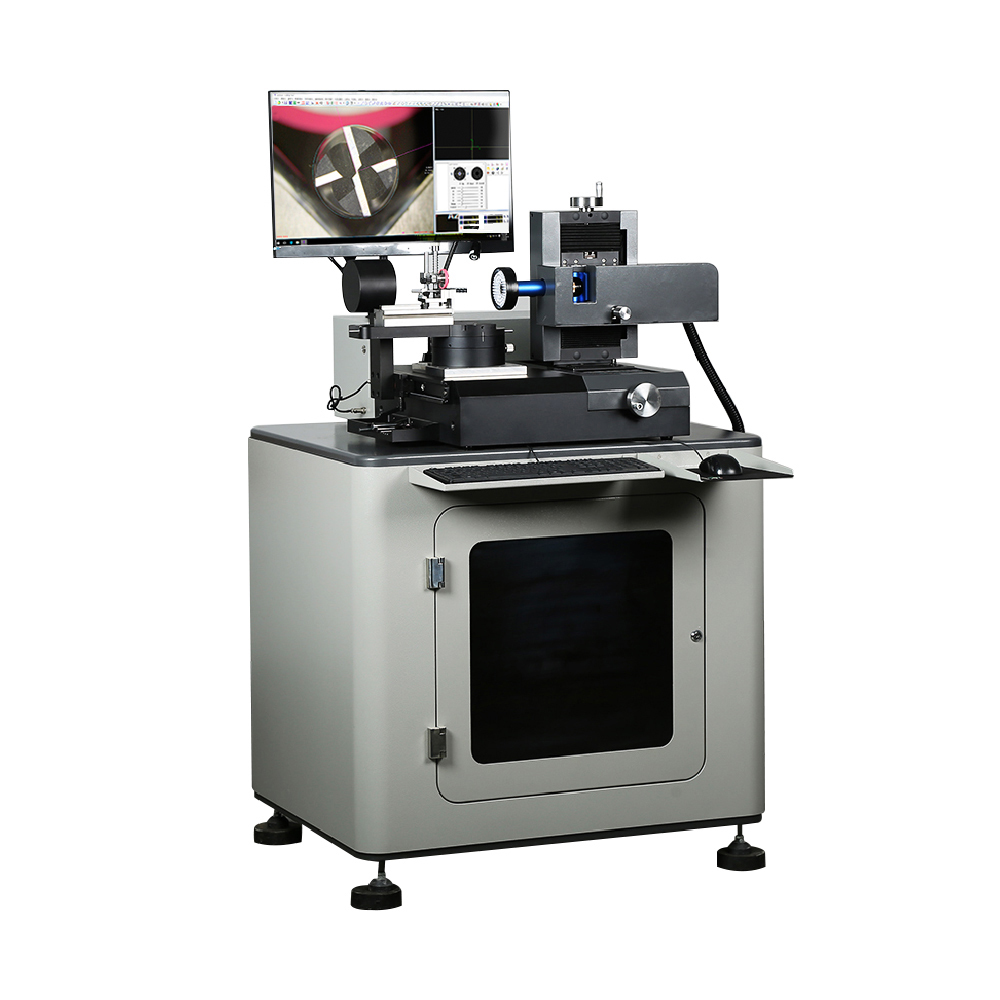

UNIMETRO RANGER600 টুল ইন্সপেকশন সিস্টেম একটি নমনীয় আলো সিস্টেমের সাথে ড্রিল, ফ্রিলিং কাটার এবং countersinks জন্য একটি সর্বজনীন পরিমাপ মেশিন।এর কম্প্যাক্ট নকশা এবং মহান স্থিতিশীলতা ধন্যবাদ, RANGER600 মেট্রোলজি রুমে, পরিদর্শন গ্রহণ, বা সরাসরি উত্পাদন ব্যবহার করা যেতে পারে।
SMARTOOL ইউনিভার্সাল পরিমাপ সফটওয়্যারের সাথে কনফিগার করা, RANGER600 হল সব ধরনের ধাতু কাটার যন্ত্রের জন্য আদর্শ যন্ত্র,একক মানদণ্ডের দ্রুত পরীক্ষা থেকে শুরু করে বিশেষ সরঞ্জাম জ্যামিতির সম্পূর্ণ নিয়ন্ত্রণ পর্যন্তব্যবহারকারীরা সহজেই RANGER600 দিয়ে একটি PUT-MEASURE-ANALYSE পরিমাপ প্রক্রিয়া অর্জন করতে পারেন।

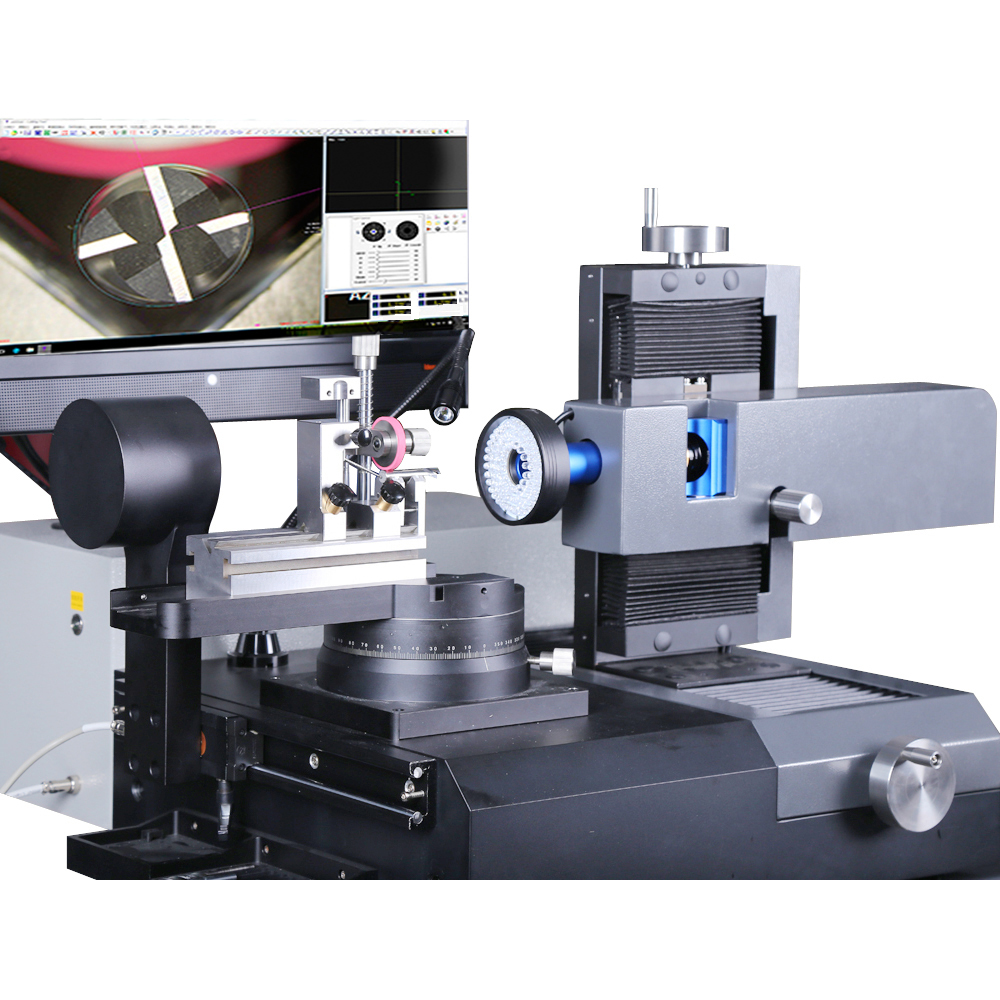

RANGER600 in operation System interface
প্রযুক্তিগত পরামিতি
এক্স অক্ষ ভ্রমণ ৮০ মিমি
Y অক্ষ ভ্রমণ ৬০ মিমি
Z অক্ষের পরিমাপ পরিসীমা ৬০ মিমি
সর্বাধিক টুল ব্যাসার্ধ ৫০ মিমি
সর্বাধিক সরঞ্জাম দৈর্ঘ্য ৩০০ মিমি
কাজের দূরত্ব ৯০ মিমি
লেন্স 0.7-4.5X ডাম্পযুক্ত জুম লেন্স
ক্যামেরা 2 এম পিক্সেল এইচডি ক্যামেরা/5 এম পিক্সেল এইচডি ক্যামেরা (ঐচ্ছিক)
রৈখিক স্কেল রেজোলিউশন 0.0001 মিমি
বৃহত্তরীকরণ 12.6X~79.2X/25.2X~158.4X (ঐচ্ছিক)
দৃশ্য ক্ষেত্র ২৭*২০ মিমি ~ ৪.৩*৩.৩ মিমি / ১৩.৫*১০ মিমি ~ ২.৩*১.৬ মিমি (ঐচ্ছিক)
পরিমাপের নির্ভুলতা X~Y,(2.5+L/100) μm, L হল পরিমাপ করা দৈর্ঘ্য
পিসি অল-ইন-ওয়ান পিসি সিস্টেম, উইন্ডোজ 10 অপারেটিং সিস্টেম, 24 "এলসিডি মনিটর সহ
আলোকসজ্জা 8 টি বিভাগের LED রিং লাইট, কনট্যুর লাইট এবং নমনীয় সহায়ক আলো, সব সফটওয়্যার নিয়ন্ত্রণ এবং প্রোগ্রামযোগ্য
ইনপুট বিন্যাস DXF ফাইল
আউটপুট বিন্যাস EXCEL,DXF
System components
উন্নত নকশা বৈশিষ্ট্য
  • এর্গোনমিক ডিজাইন এবং কঠিন নির্মাণ
  • অপশনাল মাইক্রোস্কোপ ম্যাগনিফিকেশন লেভেলের সাথে এইচডি ইমেজ ক্যাপচার এবং প্রদর্শন সমন্বয়

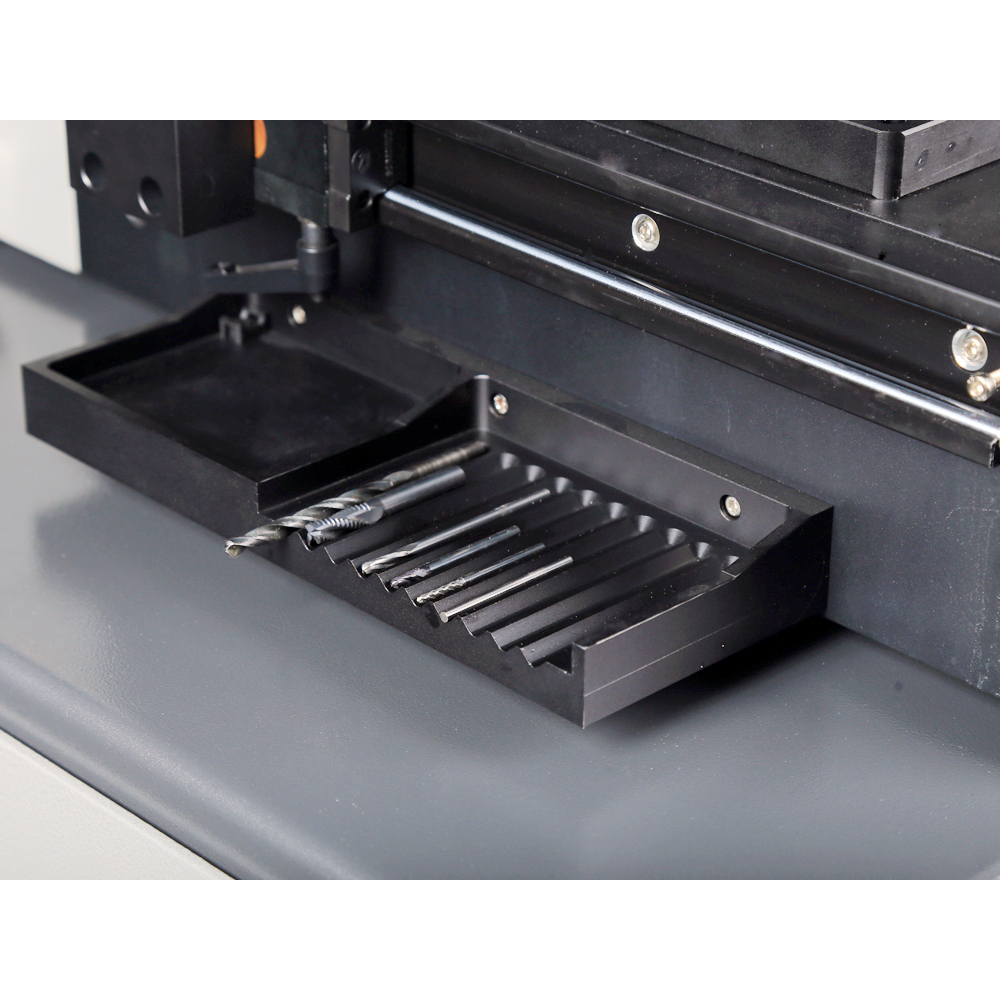

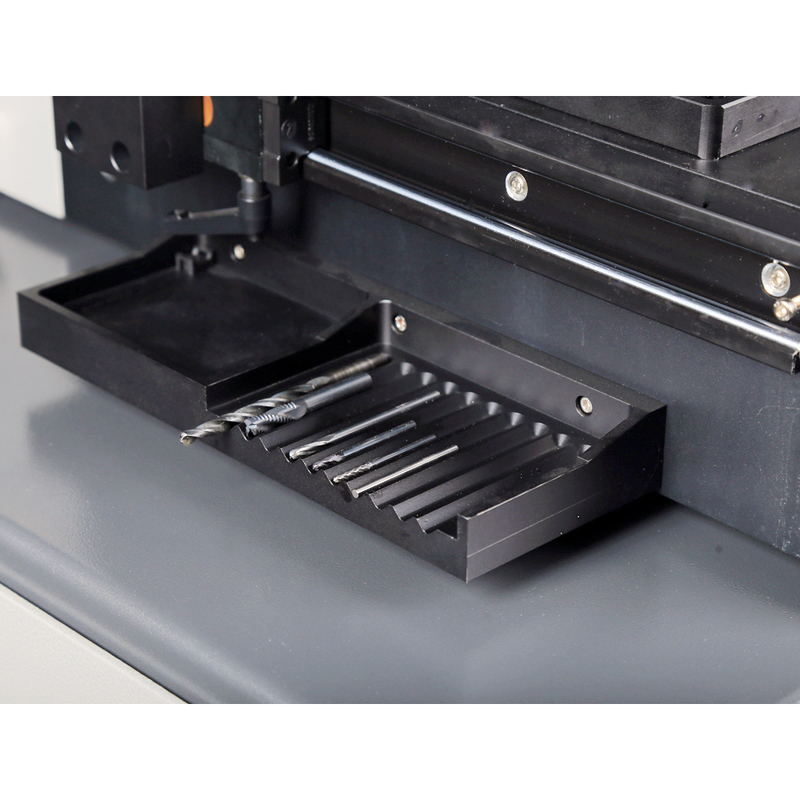

  • সহজ সরঞ্জাম ধরে রাখা এবং সারিবদ্ধ করার জন্য স্থিতিশীল এবং সঠিক ভি ব্লক
  • 0 ডিগ্রী এবং 90 ডিগ্রী যান্ত্রিক স্থির পরিমাপ কোণ ঘূর্ণন মঞ্চে উপলব্ধ
  • উচ্চ নির্ভুলতা এনকোডার সঠিক কোণ অবস্থান জন্য ঘূর্ণন টেবিলে এম্বেড
  • উপরিভাগের আলোকসজ্জার জন্য একাধিক বিভাগের প্রোগ্রামযোগ্য এলইডি রিং লাইট
  • কাটিয়া সরঞ্জামগুলির জন্য নির্দিষ্ট ফাংশন সহ SMARTOOL পরিমাপ সফ্টওয়্যার
  • রেটিকুলের সাথে স্বয়ংক্রিয় প্রান্ত সনাক্তকরণ এবং দ্রুত কোণ পরিমাপ
  • CAD উপাদান তুলনা ফাংশন উপলব্ধ
  • এক্সেল ফাইল রিপোর্ট বা CAD ফাইল দ্রুত আউটপুট পরিমাপ ফলাফল
  • উন্নত স্থিতিশীলতার জন্য অল ইন ওয়ান পিসি সিস্টেম
Multiple angle measurement
একাধিক কোণ পরিমাপের ক্ষমতা

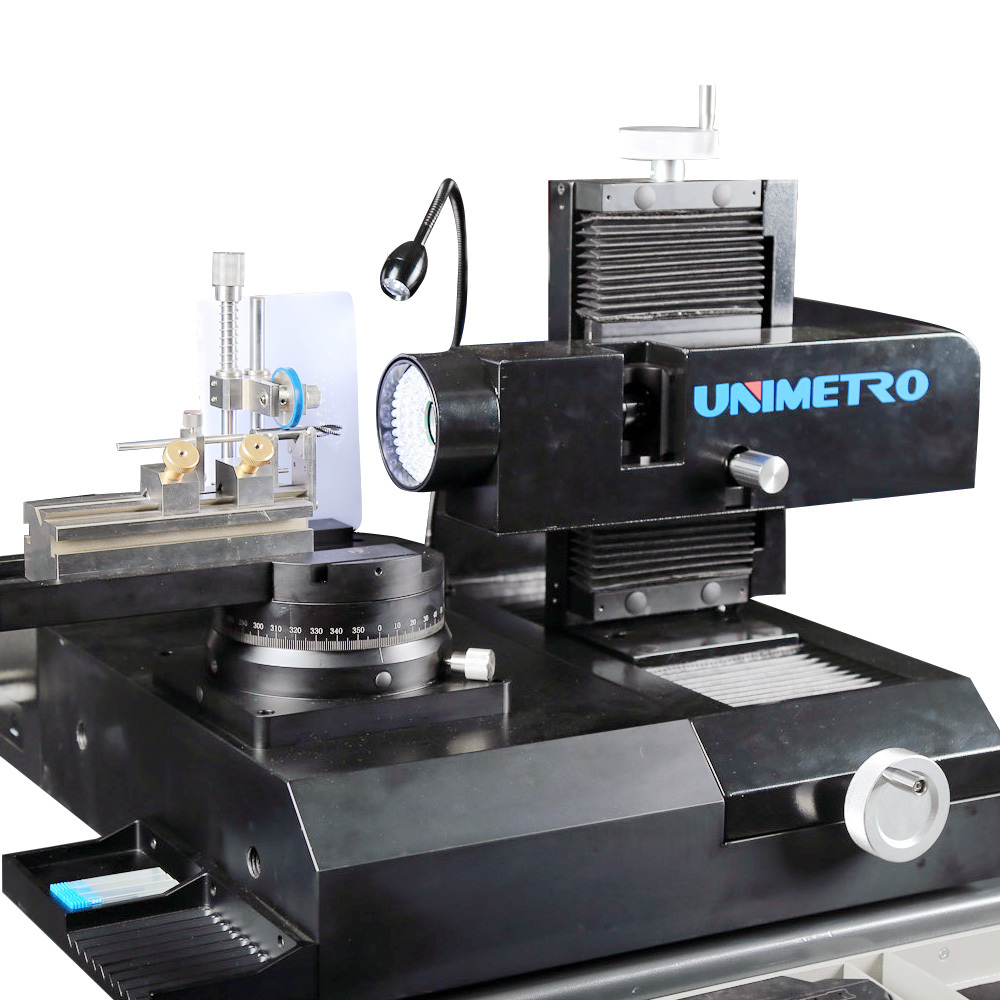

RANGER600 এর ঘূর্ণন টেবিলটি পরিমাপের সময় দ্রুত এবং সুনির্দিষ্ট টুল কোণ অবস্থানের জন্য দুটি যান্ত্রিক স্থির কোণ (0 ° এবং 90 °) সরবরাহ করে। 0 ° অবস্থান টুল শেষ পরিমাপ করতে সক্ষম করে,টুল শেষ - কেন্দ্রীয় শ্যাফ্ট, এবং টুল শেষ - সামনের কোণ। 90 ° অবস্থান হেলিক্স কোণ, অক্ষীয় সামনের কোণ, প্রথম পিছনের কোণ, দ্বিতীয় পিছনের কোণ, এবং টিলটিং এজ কোণ পরিমাপ জন্য উপযুক্ত।
অন্যান্য কোণ প্রয়োজনীয়তার জন্য, ব্যবহারকারীরা ঘূর্ণন টেবিলে এম্বেড করা সঠিক এনকোডার ব্যবহার করতে পারেন, সফ্টওয়্যারটিতে কোণ পাঠ্য প্রদর্শিত হয়।
0 degree measurement 90 degree measurement
আলোকসজ্জা ব্যবস্থা

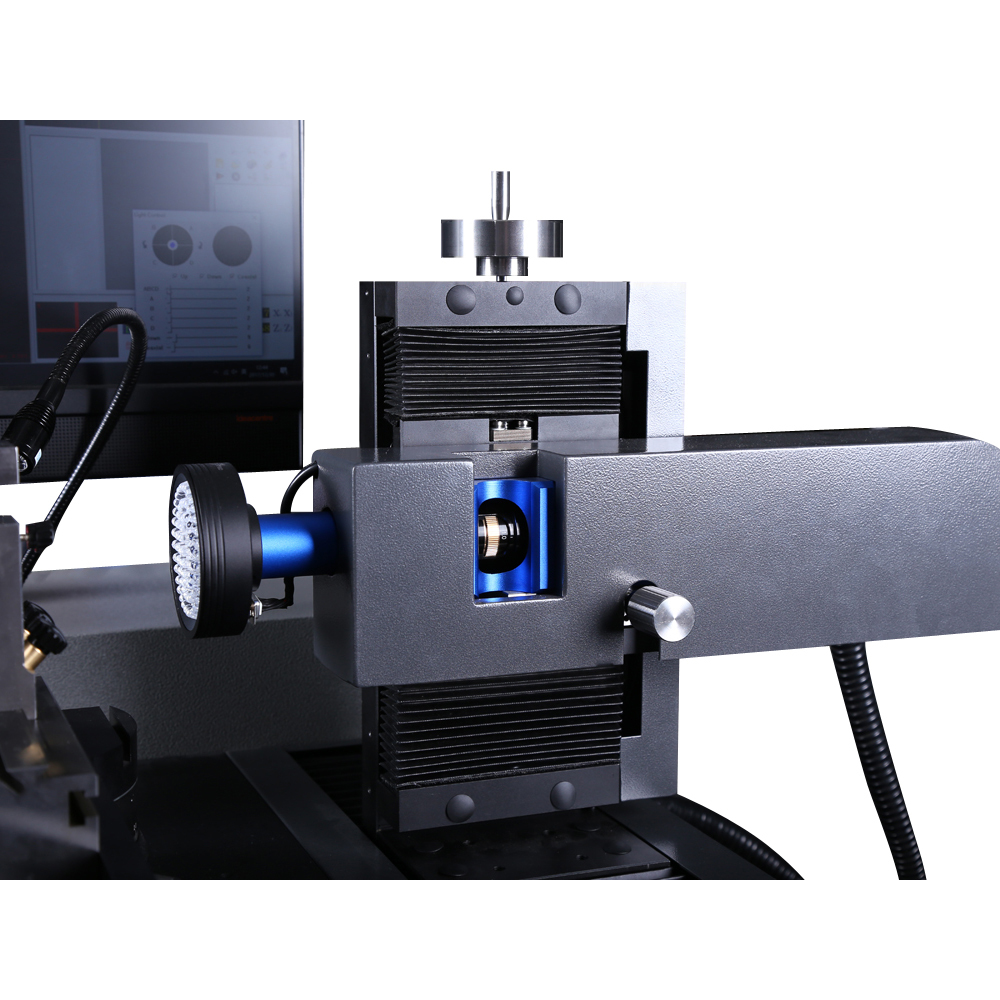

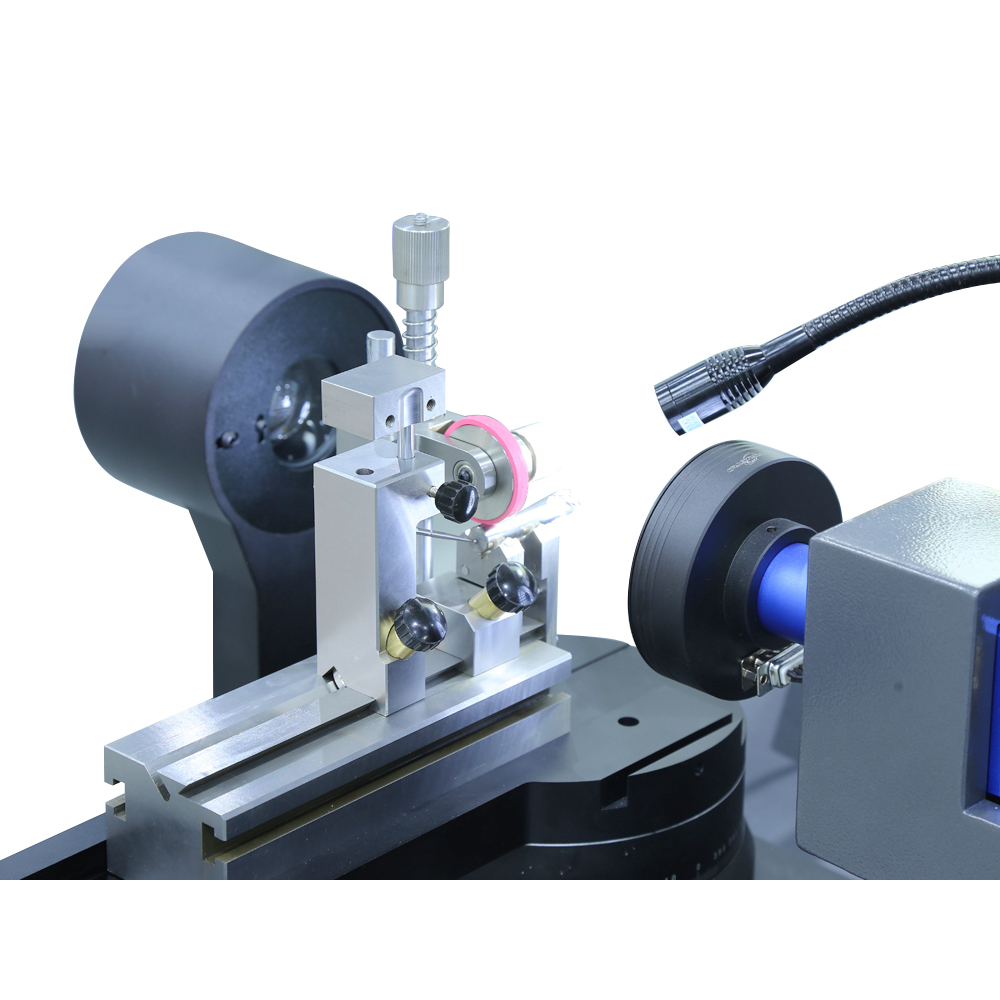

এই সিস্টেমে স্থানীয় চিত্র উন্নত করার জন্য একটি নমনীয় বাহুতে একটি ডিমযোগ্য অতিরিক্ত আলো রয়েছে।এবং একটি সমান্তরাল আলোর পথ কনট্যুর LED আলো মডিউল যা X অক্ষ বরাবর সরঞ্জাম কনট্যুর পরিমাপের জন্য অপ্টিমাইজড ইমেজিং প্রদান করে.
Flexible auxiliary light Contour light module
SMARTOOL পরিমাপ সফটওয়্যার
SMARTOOL কাটিয়া সরঞ্জাম পরিমাপ সফটওয়্যার উচ্চ নির্ভুলতা অপটিক্যাল এবং ডিজিটাল পরিমাপ প্রযুক্তি উপর ভিত্তি করে উন্নত করা হয়,স্বজ্ঞাত অপারেশন এবং বিভিন্ন পরিমাপ অ্যালগরিদম সরবরাহ করে, বিশেষ করে মিলিং ব্যবসায় উত্পাদিত বা তীক্ষ্ণ সরঞ্জামগুলির জন্য.
Software interface
প্রধান সফটওয়্যার বৈশিষ্ট্য
  • গ্রাফিক্যাল অপারেশন ইন্টারফেসের সাথে উচ্চ রেজোলিউশনের চিত্র প্রদর্শন
  • প্রান্ত বিশ্লেষণের জন্য ডায়নামিক রিয়েল-টাইম কার্ভ ভিউ
  • অবাধে ঘোরানো রেটিকুলার সাথে দ্রুত কোণ পরিমাপ
  • সরঞ্জাম জ্যামিতি মূল্যায়নের জন্য CAD তুলনা ফাংশন
Real-time curve view Angle measurement with reticle
ইউনিমেট্রো সম্পর্কে
ইউনিমেট্রো একটি পেশাদার মেট্রোলজি সরঞ্জাম প্রস্তুতকারক, যার ১০ বছরেরও বেশি অভিজ্ঞতা রয়েছে এবং যুক্তিসঙ্গত মূল্যে উচ্চ পারফরম্যান্স পণ্য সরবরাহ করে।আমরা মাঝারি উচ্চ স্তরের পরিমাপ পণ্য বিশেষজ্ঞ, গ্রাহকদের জন্য উচ্চ নির্ভুলতার পরিমাপ সমাধান সরবরাহ করে।
UNIMETRO facility
আমাদের ক্ষমতা
  • অপটিক্যাল মেট্রোলজির মূল উপাদান সহ সম্পূর্ণ উৎপাদন লাইন
  • নমনীয় পরিমাপ সমাধান সরবরাহকারী বিশেষজ্ঞ দল
  • স্থিতিশীল, মডুলার ডিজাইনের সাথে স্বতন্ত্র পণ্য বিকাশ
  • সর্বশেষ ডিজাইন সিস্টেম এবং 24 ঘন্টা প্রতিক্রিয়া সঙ্গে ইঞ্জিনিয়ারিং সমর্থন
Production line
