বাড়ি > পণ্য> সরঞ্জাম পরিদর্শন সিস্টেম> ইউনিভার্সাল টুল ইন্সপেকশন সিস্টেম 80mm X-Axis, 60mm Y-Axis ভ্রমণ, এবং 60mm Z-Axis পরিমাপ পরিসীমা বৈশিষ্ট্যযুক্ত

ইউনিভার্সাল টুল ইন্সপেকশন সিস্টেম 80mm X-Axis, 60mm Y-Axis ভ্রমণ, এবং 60mm Z-Axis পরিমাপ পরিসীমা বৈশিষ্ট্যযুক্ত

Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range
Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range
বেসিক ইনফরমেশন
উৎপত্তি স্থল: গুয়াংডং, চীন
পরিচিতিমুলক নাম: UNIMETRO
সাক্ষ্যদান: CE,ISO
মডেল নম্বার: রেঞ্জার 600
ন্যূনতম চাহিদার পরিমাণ: 1
মূল্য: $15,600-22,000
ভালো দাম এখন যোগাযোগ
বিস্তারিত তথ্য
এক্স অক্ষ ভ্রমণ: 80 মিমি Y অক্ষ ভ্রমণ: 60 মিমি
Z অক্ষ পরিসীমা: 60 মিমি সর্বাধিক সরঞ্জাম ব্যাস: 20 মিমি
সর্বাধিক সরঞ্জাম দৈর্ঘ্য: 200 মিমি কাজের দূরত্ব: 90 মিমি
ক্যামেরা রেজুলেশন: 2 এম পিক্সেল এইচডি ক্যামেরা/5 এম পিক্সেল এইচডি ক্যামেরা (al চ্ছিক) লেন্সের ধরন: 0.7-4.5X ডেন্টেড জুম লেন্স
লিনিয়ার স্কেল রেজোলিউশন: 0.0001 মিমি ম্যাগনিফিকেশন রেঞ্জ: 12.6X~79.2X/25.2X~158.4X(ঐচ্ছিক)
দেখার ক্ষেত্র: 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm(ঐচ্ছিক) নির্ভুলতা পরিমাপ: X ~ y, (2.5+l/100) µm
পিসি সিস্টেম: অল-ইন-ওয়ান পিসি সিস্টেম, উইন্ডোজ 10 ওএস, 24 "এলসিডি মনিটর আলোকসজ্জার ধরন: 8 বিভাগগুলি এলইডি রিং লাইট, কনট্যুর লাইট, নমনীয় সহায়ক আলো
ছক পূরণ করা: ডিএক্সএফ ফাইল আউটপুট বিন্যাস: এক্সেল, ডিএক্সএফ
বিশেষভাবে তুলে ধরা:

80mm X Axis Travel Tool Inspection System

,

60mm Y Axis Travel Cutting Tool Measuring Machine

,

60mm Z Axis Measuring Range Tool Measuring System

পণ্যের বর্ণনা

প্রান্ত প্রস্থ কোণ পরিমাপের জন্য মিলিং কাটার পরিমাপ সিস্টেম

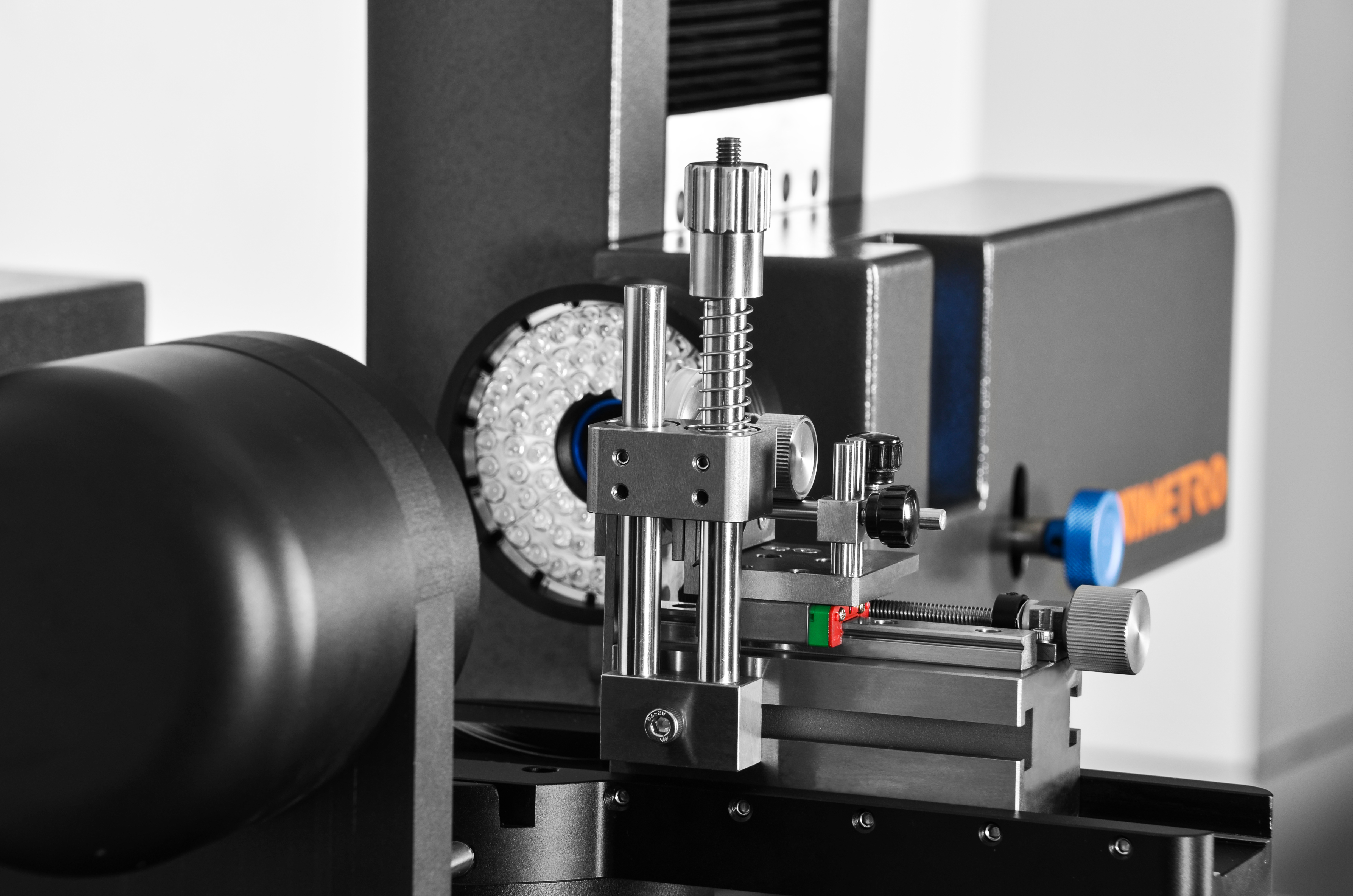

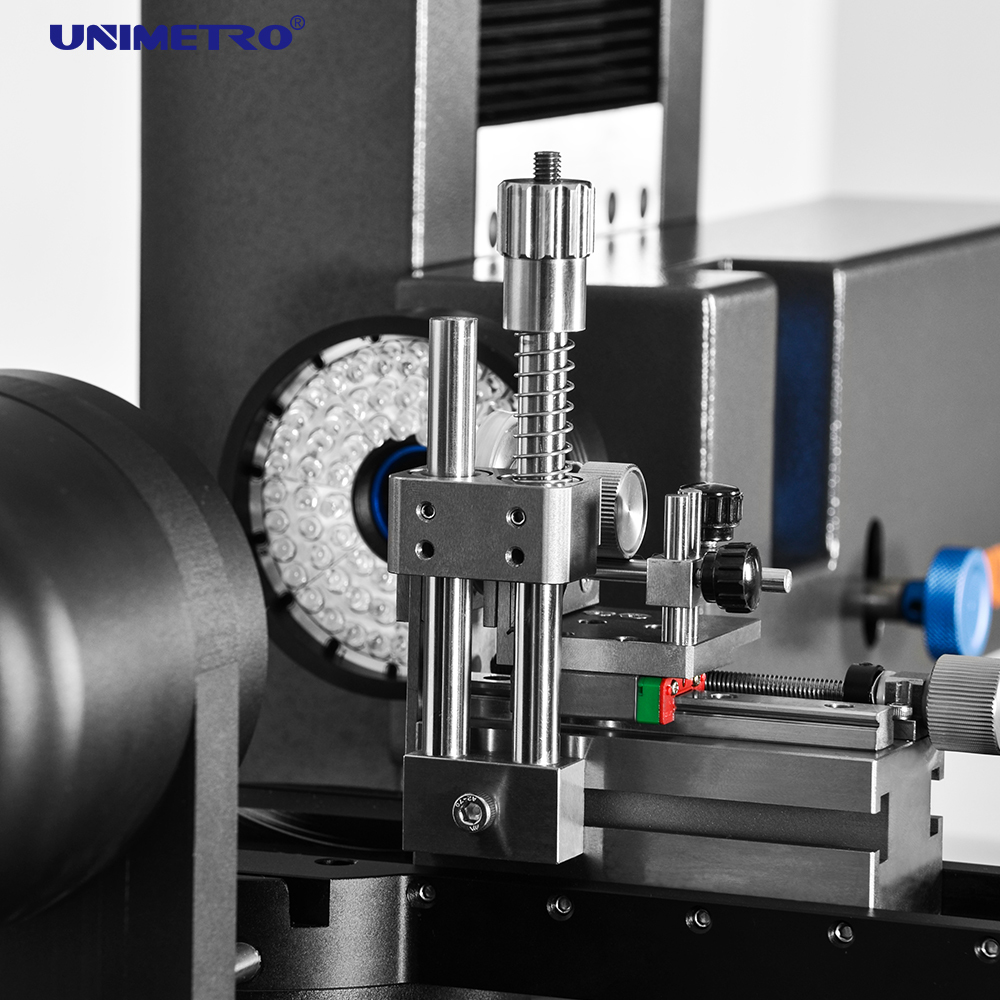

UNIMETRO RANGER600 Tool Inspection System Close-up of RANGER600 measuring interface
পণ্যের আবেদন
UNIMETRO RANGER600 টুল পরিদর্শন সিস্টেম হল ড্রিল, মিলিং কাটার এবং কাউন্টারসিঙ্কগুলির জন্য একটি নমনীয় আলোক ব্যবস্থা সমন্বিত একটি সার্বজনীন পরিমাপ যন্ত্র। এর কমপ্যাক্ট ডিজাইন এবং ব্যতিক্রমী স্থিতিশীলতা এটিকে মেট্রোলজি রুম, পরিদর্শন গ্রহণ বা সরাসরি উত্পাদন ব্যবহারের জন্য উপযুক্ত করে তোলে।
SMARTOOL সার্বজনীন পরিমাপ সফ্টওয়্যার দিয়ে কনফিগার করা, RANGER600 সাধারণ বাইরের কনট্যুর চেক থেকে সম্পূর্ণ কোণ পরিমাপ পর্যন্ত বিশেষ টুল জ্যামিতির ব্যাপক নিয়ন্ত্রণ প্রদান করে। সিস্টেমটি সমস্ত ধরণের ধাতু কাটার সরঞ্জামগুলির জন্য একটি সুবিন্যস্ত PUT-MEASUR-ANALYSE প্রক্রিয়া সক্ষম করে।

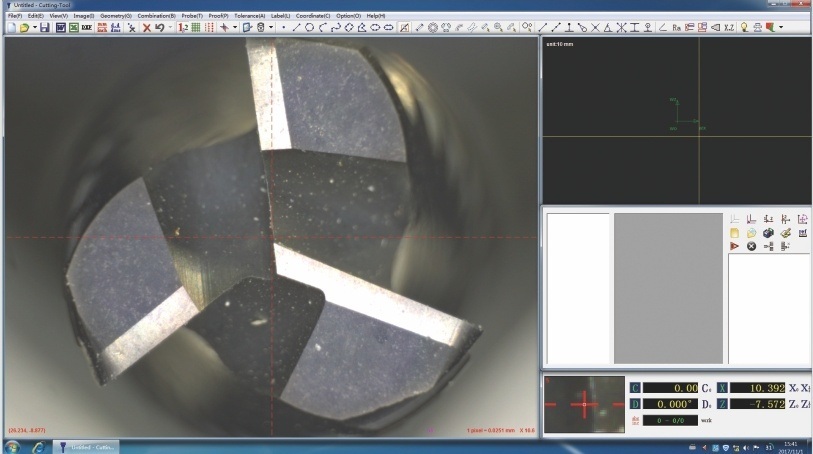

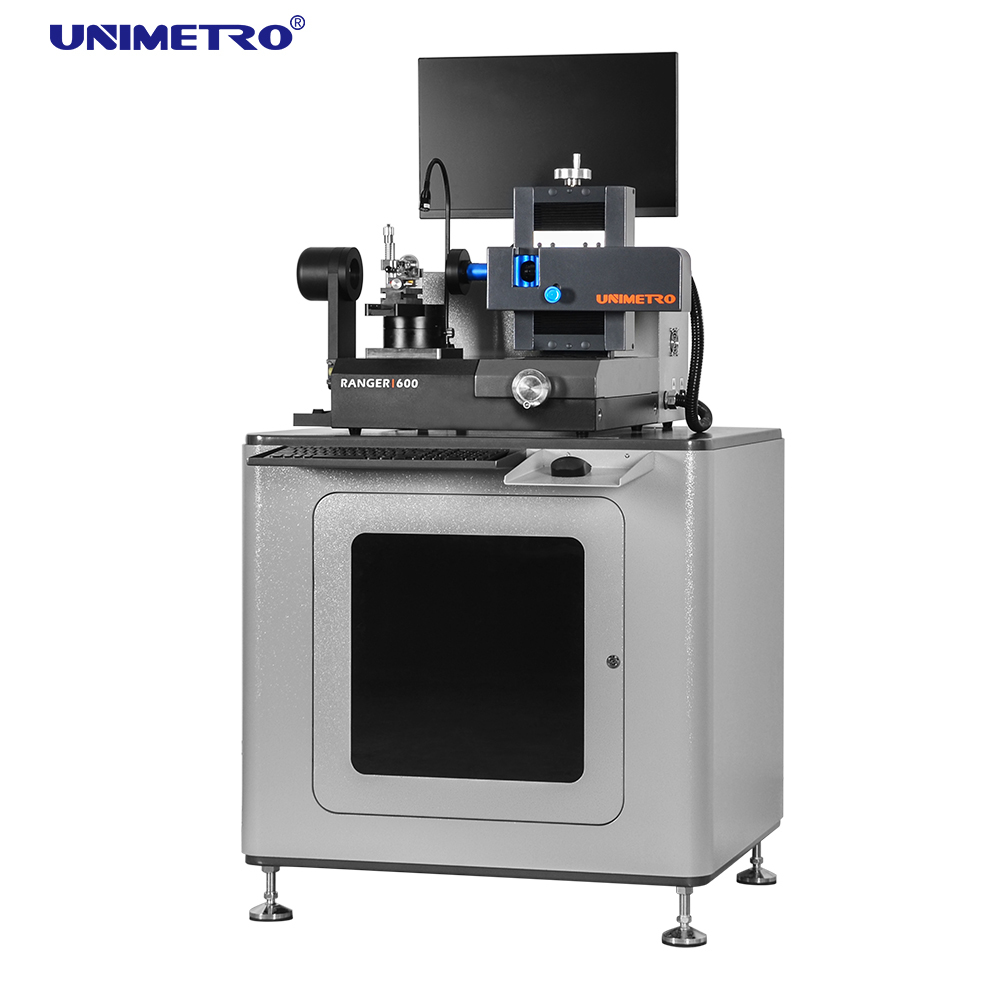

RANGER600 system overview SMARTOOL software interface
প্রযুক্তিগত বিশেষ উল্লেখ
প্যারামিটার মান
এক্স অক্ষ ভ্রমণ 80 মিমি
Y অক্ষ ভ্রমণ 60 মিমি
Z অক্ষ পরিমাপ পরিসীমা 60 মিমি
সর্বোচ্চ টুল ব্যাস 20 মিমি
সর্বোচ্চ টুল দৈর্ঘ্য 200 মিমি
কাজের দূরত্ব 90 মিমি
লেন্স 0.7-4.5X ডেন্টেড জুম লেন্স
ক্যামেরা 2M পিক্সেল HD ক্যামেরা/5M পিক্সেল HD ক্যামেরা (ঐচ্ছিক)
রৈখিক স্কেল রেজোলিউশন 0.0001 মিমি
বিবর্ধন 12.6X~79.2X/25.2X~158.4X (ঐচ্ছিক)
দেখার ক্ষেত্র 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (ঐচ্ছিক)
নির্ভুলতা পরিমাপ X~Y,(2.5+L/100)µm, L হল পরিমাপকৃত দৈর্ঘ্য
পিসি অল-ইন-ওয়ান পিসি সিস্টেম, উইন্ডোজ 10 ওএস, 24" এলসিডি মনিটর সহ
আলোকসজ্জা 8 বিভাগ এলইডি রিং লাইট, কনট্যুর লাইট এবং নমনীয় অক্জিলিয়ারী লাইট, সমস্ত সফ্টওয়্যার নিয়ন্ত্রণ এবং প্রোগ্রামযোগ্য
ইনপুট বিন্যাস DXF ফাইল
আউটপুট বিন্যাস এক্সেল, ডিএক্সএফ
উন্নত নকশা বৈশিষ্ট্য
  • স্থায়িত্ব জন্য কঠিন নির্মাণ সঙ্গে Ergonomic নকশা
  • ঐচ্ছিক মাইক্রোস্কোপ ম্যাগনিফিকেশন লেভেল সহ HD ইমেজ ক্যাপচার করা
  • নিরাপদ টুল হোল্ডিং এবং সারিবদ্ধকরণের জন্য স্থিতিশীল ভি-ব্লক
  • রোটারি স্টেজে 0° এবং 90° এ যান্ত্রিক স্থির পরিমাপ কোণ
  • সুনির্দিষ্ট কোণ অবস্থানের জন্য উচ্চ নির্ভুলতা এমবেডেড এনকোডার

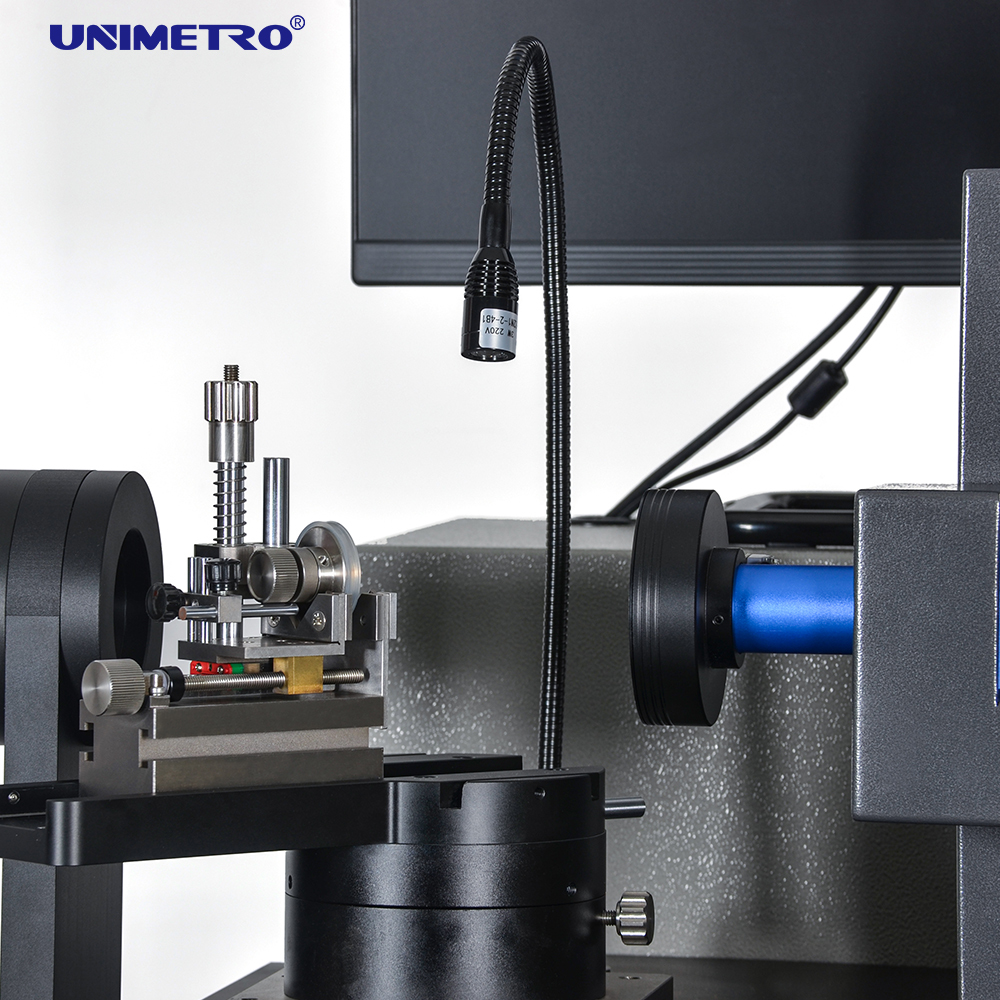

  • কনট্যুর আলো সহ প্রোগ্রামেবল মাল্টি-সেকশন LED রিং লাইট
  • বিশেষ কাটিং টুল পরিমাপ ফাংশন সঙ্গে SMARTOOL সফ্টওয়্যার
  • স্বয়ংক্রিয় প্রান্ত সনাক্তকরণ এবং CAD উপাদান তুলনা
  • EXCEL বা CAD ফর্ম্যাটে দ্রুত পরিমাপ আউটপুট
  • উন্নত স্থিতিশীলতার জন্য ইন্টিগ্রেটেড অল-ইন-ওয়ান পিসি সিস্টেম
একাধিক কোণ পরিমাপ ক্ষমতা

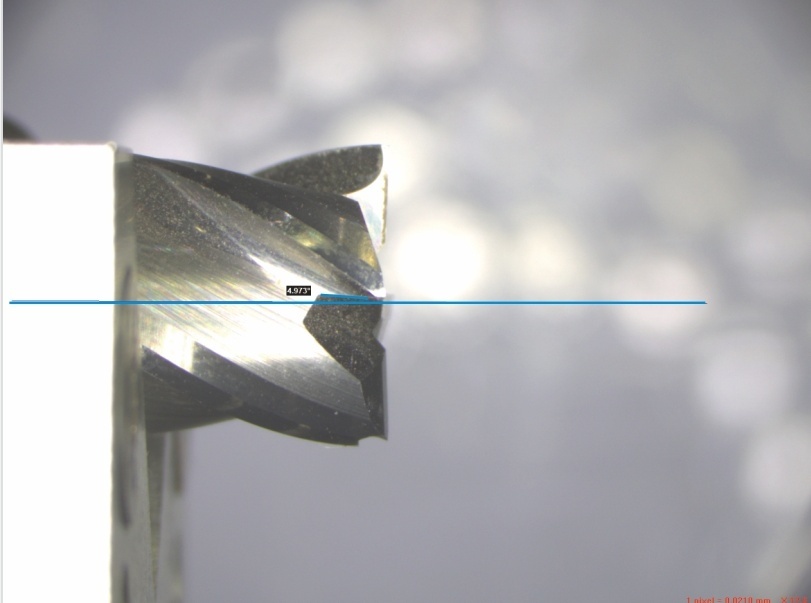

RANGER600 এর রোটারি টেবিলটি দ্রুত টুল পজিশনিং এর জন্য দুটি যান্ত্রিক স্থির কোণ (0° এবং 90°) প্রদান করে। 0° অবস্থান টুল এন্ড, সেন্টার শ্যাফ্ট এবং সামনের কোণ পরিমাপ করতে সক্ষম করে, যখন 90° অবস্থান হেলিক্স কোণ, অক্ষীয় সম্মুখ কোণ এবং পিছনের কোণ পরিমাপ করতে সহায়তা করে। অতিরিক্ত কোণগুলি এমবেডেড এনকোডার ব্যবহার করে সঠিকভাবে অবস্থিত হতে পারে।
SMARTOOL পরিমাপ সফ্টওয়্যার
SMARTOOL কাটিং টুলস মেজারিং সফ্টওয়্যারটি স্বজ্ঞাত অপারেশনের সাথে উচ্চ-নির্ভুলতা অপটিক্যাল এবং ডিজিটাল পরিমাপ প্রযুক্তিকে একত্রিত করে। নাকাল অ্যাপ্লিকেশনের জন্য বিশেষভাবে বিকশিত, এটি নির্মিত বা তীক্ষ্ণ সরঞ্জামগুলির জন্য ব্যাপক পরিমাপ এবং মূল্যায়ন অ্যালগরিদম সরবরাহ করে।
মূল সফ্টওয়্যার বৈশিষ্ট্য
  • সমস্ত নিয়ন্ত্রণ দৃশ্যমান সহ উচ্চ-রেজোলিউশন গ্রাফিকাল ইন্টারফেস
  • গতিশীল রিয়েল-টাইম প্রান্ত সনাক্তকরণ কার্ভ ভিউ
  • দ্রুত কোণ পরিমাপের জন্য ঘূর্ণনযোগ্য জালিকা
  • জ্যামিতি মূল্যায়নের জন্য CAD তুলনা ফাংশন
  • ব্যাপক পরিমাপ রিপোর্টিং ক্ষমতা
পরিমাপ ক্ষমতা
RANGER600 সিস্টেম সমস্ত গুরুত্বপূর্ণ টুল কোণ এবং জ্যামিতির সুনির্দিষ্ট পরিমাপ প্রদান করে, যার মধ্যে রয়েছে:
  • হেলিক্স অ্যাঙ্গেল
  • অক্ষীয় সম্মুখ কোণ
  • প্রথম এবং দ্বিতীয় পিছনের কোণ
  • কাত এজ কোণ
  • টুল শেষ জ্যামিতি
  • কেন্দ্র খাদ পরিমাপ
ইউনিমেট্রো সম্পর্কে
মেট্রোলজিতে 10 বছরের বেশি অভিজ্ঞতার সাথে, UNIMETRO প্রতিযোগিতামূলক দামে উচ্চ-কার্যক্ষমতা পরিমাপ সমাধানগুলিতে বিশেষজ্ঞ। আমাদের পণ্য পরিসর দৃষ্টি পরিমাপ মেশিন, সমন্বয় পরিমাপ মেশিন, প্রোফাইল প্রজেক্টর, এবং মূল অপটিক্যাল মেট্রোলজি উপাদান অন্তর্ভুক্ত।
আমাদের ইঞ্জিনিয়ারিং টিম দ্রুত প্রোটোটাইপিং এবং উদ্ভাবনী সমাধান সরবরাহ করতে FE বিশ্লেষণ, অটোক্যাড/সিএএম এবং শিল্প 3D প্রিন্টিং সহ সলিডওয়ার্কস ব্যবহার করে। আমরা 24 ঘন্টার মধ্যে ব্যাপক প্রযুক্তিগত সহায়তা প্রদান করি এবং বিক্রয়োত্তর পরিষেবার প্রয়োজনীয়তাগুলি হ্রাস করার জন্য একটি মডুলার ডিজাইন দর্শন বজায় রাখি।
