নন-কন্টাক্ট ম্যাগনেটিক গ্রেটিং অপটিক্যাল লিনিয়ার স্কেল / হাই-স্পিড পরিমাপের জন্য ৩২ মিটার রেঞ্জ

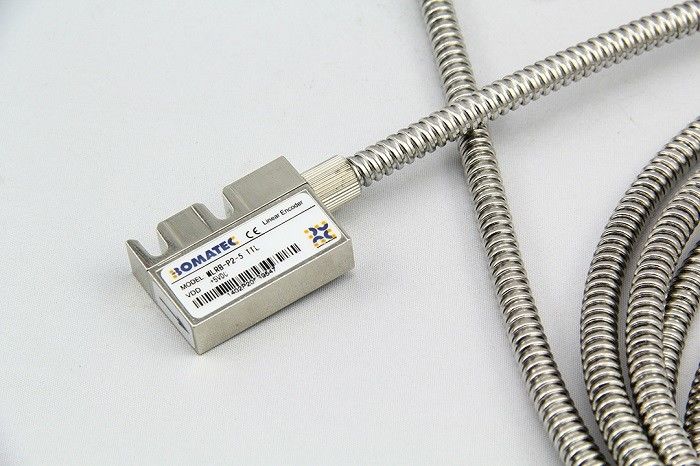

Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement
Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement
বেসিক ইনফরমেশন
Place of Origin: China
পরিচিতিমুলক নাম: Bomatec
Model Number: UMLRB
Minimum Order Quantity: 1
মূল্য: Discussible
Packaging Details: Paper box
Delivery Time: 5 work days
Payment Terms: T/T
Supply Ability: 100 per month
ভালো দাম এখন যোগাযোগ
বিস্তারিত তথ্য
সংযোগ ভোল্টেজ: 10-30 ভিডিসি / 5ভিডিসি কারেন্ট: 10-30 ভিডিসি: সর্বোচ্চ। 150mA, 5 VDC: 200mA
সংকেত স্তর: 10-30VHTL/5V TTL রেজোলিউশন: 0.001 মিমি/0.005 মিমি/0.01 মিমি
সর্বোচ্চ চলমান গতি: 2 মি/এস আউটপুট সংকেত: A, A', B, B', Z, Z'
বিশেষভাবে তুলে ধরা:

linear digital scale

,

optical linear encoder

পণ্যের বর্ণনা

নন-কন্টাক্ট ম্যাগনেটিক গ্রেটিং অপটিক্যাল লিনিয়ার স্কেল
উচ্চ-গতির পরিমাপের জন্য 32 মিটার পরিসীমা
পণ্যের সংক্ষিপ্ত বিবরণ
UMLRB সিরিজ হল একটি ম্যাগনেটিক গ্রেটিং দৈর্ঘ্য পরিমাপ ব্যবস্থা যেখানে একটি সমন্বিত নকশা রয়েছে যেখানে সেন্সর এবং মান পড়ার ইলেকট্রনিক্স উভয়ই একটি একক হাউজিংয়ের মধ্যে এমবেড করা থাকে। ম্যাগনেটিক স্কেল সমতল পৃষ্ঠের সাথে লেগে থাকে, সেন্সর রিডার হেড ইনস্টলেশনের সময় ম্যাগনেটিক স্কেল থেকে 0.1-2.0 মিমি একটি সুনির্দিষ্ট ব্যবধান বজায় রাখে।
UMLRB Magnetic Grating Linear Scale installation diagram
মূল বৈশিষ্ট্য
  • নন-কন্টাক্ট পরিমাপ প্রযুক্তি
  • রিডার হেড এবং ম্যাগনেটিক স্কেলের মধ্যে বড় ব্যবধান সহনশীলতা (0.1-2.0 মিমি)
  • 32 মিটার পর্যন্ত বর্ধিত পরিমাপের দৈর্ঘ্য
  • 0.001 মিমি পর্যন্ত উচ্চ রেজোলিউশন
  • ±0.001 মিমি চমৎকার পুনরাবৃত্তিযোগ্যতা
  • চমৎকার দাগ প্রতিরোধের ক্ষমতা
  • ব্যাপক সংকেত আউটপুট: A, A', B, B', Z, Z'
UMLRB Magnetic Grating Linear Scale technical specifications
প্রযুক্তিগত পরামিতি
পরামিতি স্পেসিফিকেশন
সংযোগ ভোল্টেজ 10-30 VDC / 5VDC
কারেন্ট 10-30 VDC: সর্বোচ্চ 150mA, 5 VDC: 200mA
সংকেত স্তর 10-30V HTL / 5V TTL
রেজোলিউশন 0.001 মিমি / 0.005 মিমি / 0.01 মিমি
পুনরাবৃত্তিযোগ্যতা ±0.001 মিমি
সর্বোচ্চ চলমান গতি 2 মি/সে
আউটপুট সংকেত A, A', B, B', Z, Z'
পরিমাপের দৈর্ঘ্য 32 মিটার (কাস্টম আকার উপলব্ধ)
সেন্সর/স্কেল দূরত্ব সর্বোচ্চ 2.0 মিমি
20°C এ নির্ভুলতা (µm) ±(20+20×L), L=মিটারে পরিমাপের দৈর্ঘ্য
কার্যকরী তাপমাত্রা -10 থেকে 70°C
সংরক্ষণ তাপমাত্রা -25 থেকে 85°C
আর্দ্রতা সর্বোচ্চ 80% (অ-ঘনীভূত)
সুরক্ষা স্তর IP67
যান্ত্রিক স্পেসিফিকেশন
উপাদান স্পেসিফিকেশন
সেন্সর হাউজিং 41 × 11 × 29 মিমি
সর্বোচ্চ দৈর্ঘ্য 30.0 মিটার
ওজন 58 গ্রাম
সংকেত কেবল 2 × 0.75 মিমি², এবং 6 × 0.14 মিমি²

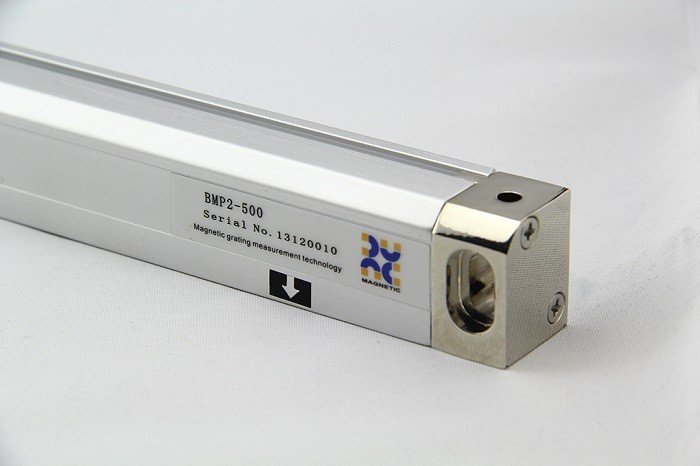

ম্যাগনেটিক স্কেল (MP2-xxx-xx) বাঁকানো ব্যাসার্ধ: সর্বনিম্ন 60 মিমি
সম্প্রসারণ সূচক α = 16×10⁻⁶K⁻¹
দৈর্ঘ্য সম্প্রসারণ ΔL = L × α × ΔT
মাত্রা 10 মিমি × 1.8 মিমি
সর্বনিম্ন বক্রতা ব্যাসার্ধ 150 মিমি
কোম্পানির তথ্য
Visual Measurement Machine manufacturing facility Visual Measurement Machine production line Visual Measurement Machine quality control Visual Measurement Machine technical team
আমাদের ক্লায়েন্ট এবং এজেন্ট
Visual Measurement Machine global clients network Visual Measurement Machine international agents
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: আপনি কি একটি কারখানা নাকি ট্রেডিং কোম্পানি?
উত্তর 1: আমরা একটি কারখানা এবং 24 ঘন্টার মধ্যে প্রতিক্রিয়া প্রদান করি।
প্রশ্ন 2: আপনার কোম্পানি প্রধানত কি তৈরি করে?
উত্তর 2: আমরা ভিশন মেজারিং মেশিন, কোঅর্ডিনেট মেজারিং মেশিন, CMM এবং VMM ফিক্সচার এবং সংশ্লিষ্ট সরঞ্জামগুলিতে বিশেষজ্ঞ।
প্রশ্ন 3: উপযুক্ত স্পেসিফিকেশন কিভাবে নির্বাচন করবেন?
উত্তর 3: আমাদের পেশাদার দল আপনার পণ্যের বৈচিত্র্য এবং আকারের প্রয়োজনীয়তার উপর ভিত্তি করে উপযুক্ত পরিমাপ যন্ত্রের সুপারিশ করবে।
প্রশ্ন 4: আপনি কি কাস্টমাইজড পরিষেবা গ্রহণ করেন?
উত্তর 4: হ্যাঁ, আমরা স্ট্যান্ডার্ড মেশিন এবং নির্দিষ্ট গ্রাহকের চাহিদা অনুযায়ী তৈরি সমাধান উভয়ই সরবরাহ করি।
প্রশ্ন 5: আপনার ওয়ারেন্টি সময়কাল কত?
উত্তর 5: আমাদের পণ্যগুলির 1 বছরের ওয়ারেন্টি রয়েছে। আমরা স্থিতিশীল পণ্যের গুণমান বজায় রাখি এবং গুরুত্বপূর্ণ উপাদানগুলিতে স্থায়িত্ব বৃদ্ধি করেছি।
