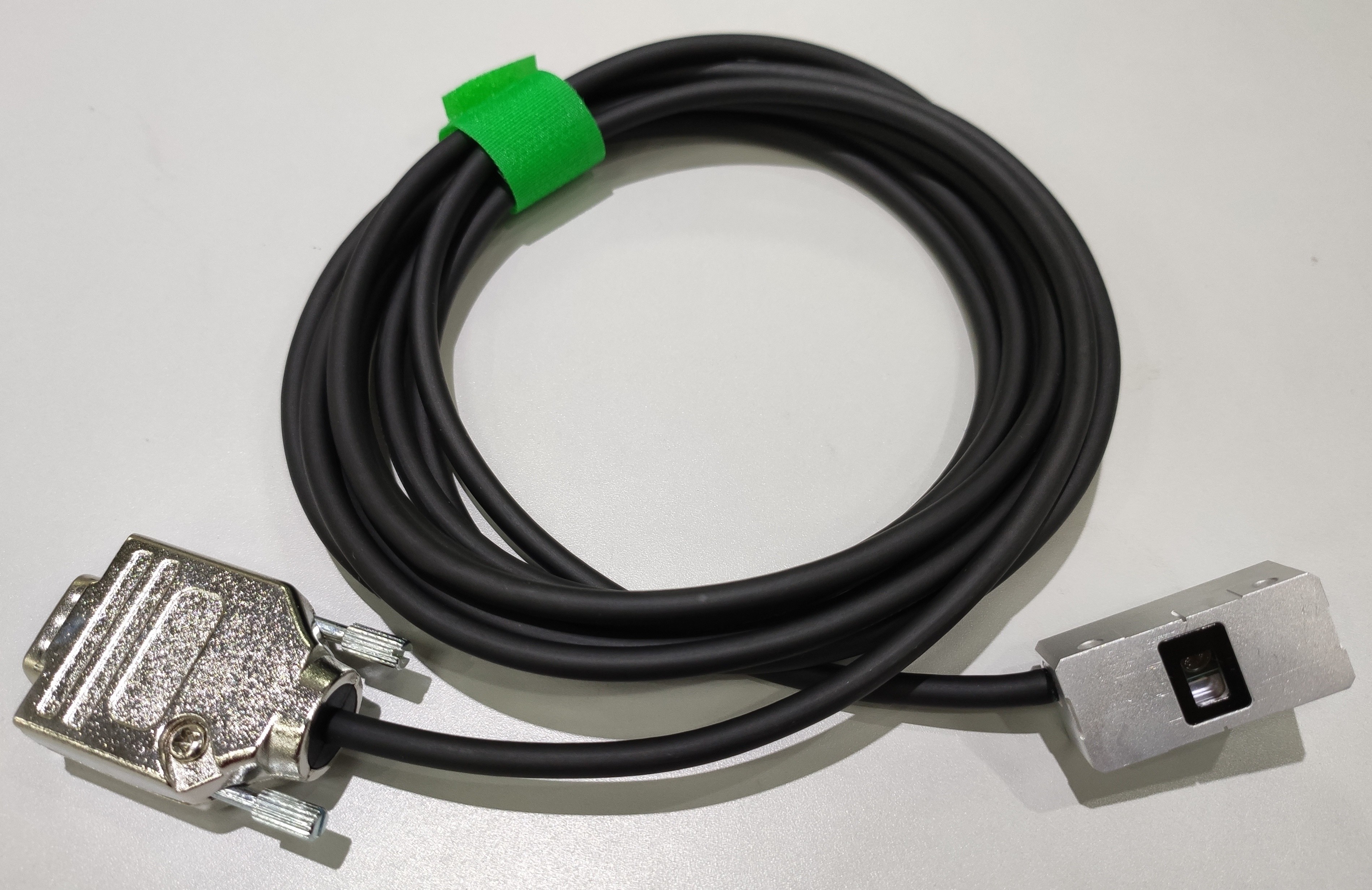

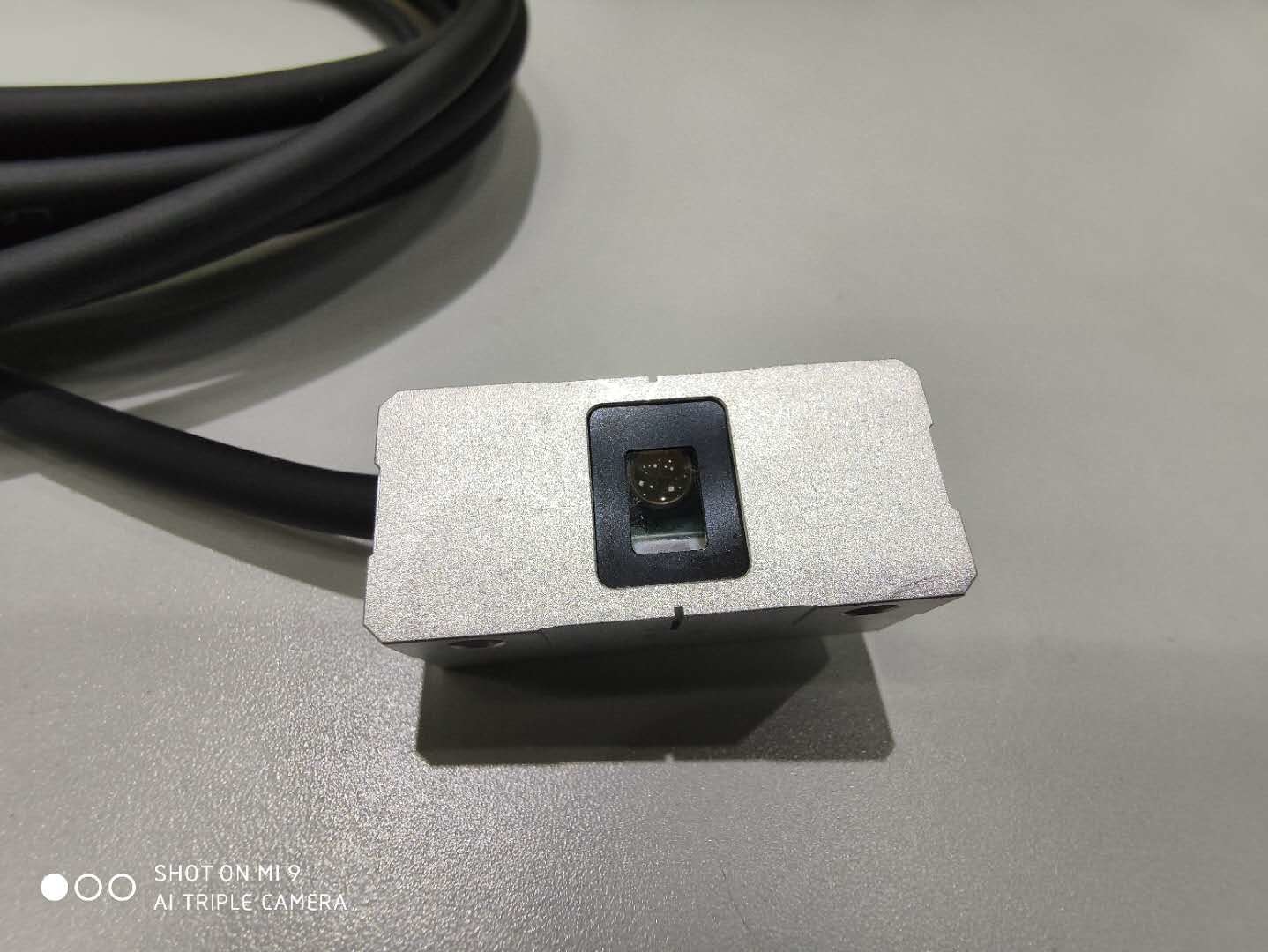

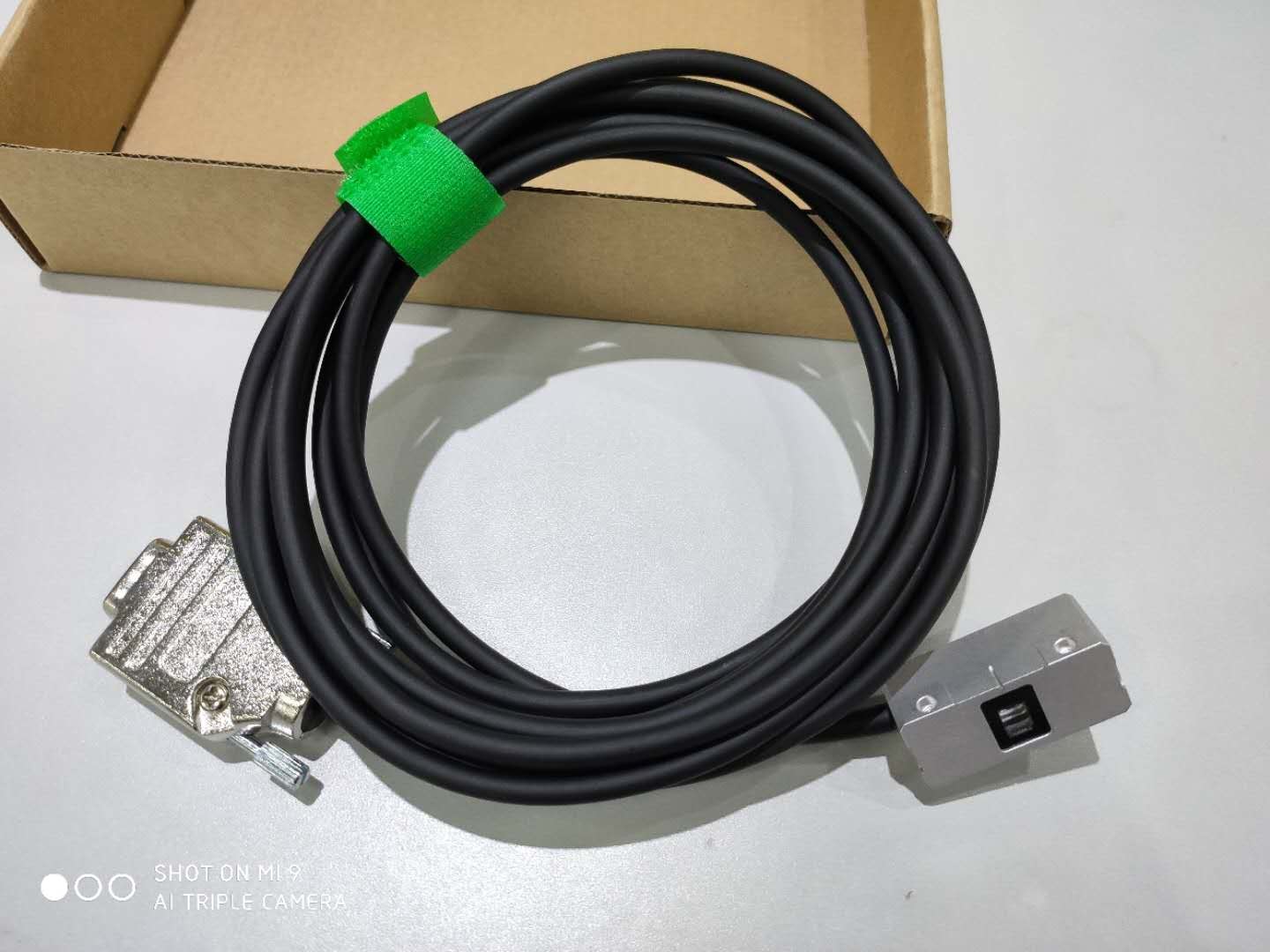

RU2 সিরিজের গ্রিটিং রুলার রিডিং হেড

উচ্চ নির্ভুলতা গ্রিডিং রুলার রিডিং হেড 20nm কার্যকর রেজোলিউশনের সাথে রৈখিক পরিমাপের জন্য ফিডব্যাক সরবরাহ করার জন্য ডিজাইন করা হয়েছে।উচ্চ নির্ভুলতা অ্যাপ্লিকেশনগুলিতে উচ্চতর পারফরম্যান্সের জন্য স্বয়ংক্রিয় লাভ এবং বিচ্যুতি সংশোধন সহ উন্নত একক ক্ষেত্র স্ক্যানিং প্রযুক্তি ব্যবহার করে.

উন্নত স্ক্যানিং প্রযুক্তি

উচ্চ দূষণ প্রতিরোধের সাথে একক ক্ষেত্র স্ক্যানিং

RU2 রিডিং হেড LAMOTION এর উন্নত বড় এলাকা একক ক্ষেত্র স্ক্যানিং প্রযুক্তি ব্যবহার করে।সমান্তরাল বিম আলোকসজ্জা এবং একক ক্ষেত্র স্ক্যানিং সেন্সর দূষিত পরিবেশেও ব্যতিক্রমী কর্মক্ষমতা প্রদান করে.

দূষণ প্রতিরোধ ক্ষমতা

যখন RUS স্টেইনলেস স্টিল গ্রিড রুলার ব্যবহার করা হয়, RU2 রিডিং হেড ধুলো, কালি এবং স্ক্র্যাচ দ্বারা দূষিত হলেও কয়েক ডজন ন্যানোমিটারের মধ্যে পরিমাপের নির্ভুলতা বজায় রাখে।

টেকনিক্যাল স্পেসিফিকেশন

শারীরিক মাত্রা

L: 36mm × W: 16.4mm × H: 14.3mm

ওজনঃ পাঠক মাথাঃ ১৫ গ্রাম, ক্যাবলঃ ৩৫ গ্রাম/মি

পারফরম্যান্স

রেজোলিউশনঃ ২০ এনএম (সিনকোস ১ ভিপিপি)

সঠিকতাঃ ±5μm (RUS গ্রিটিং রুলার)

সর্বোচ্চ গতিঃ ১২ মিটার/সেকেন্ড

বৈদ্যুতিক

পাওয়ারঃ 5V±10% 150mA

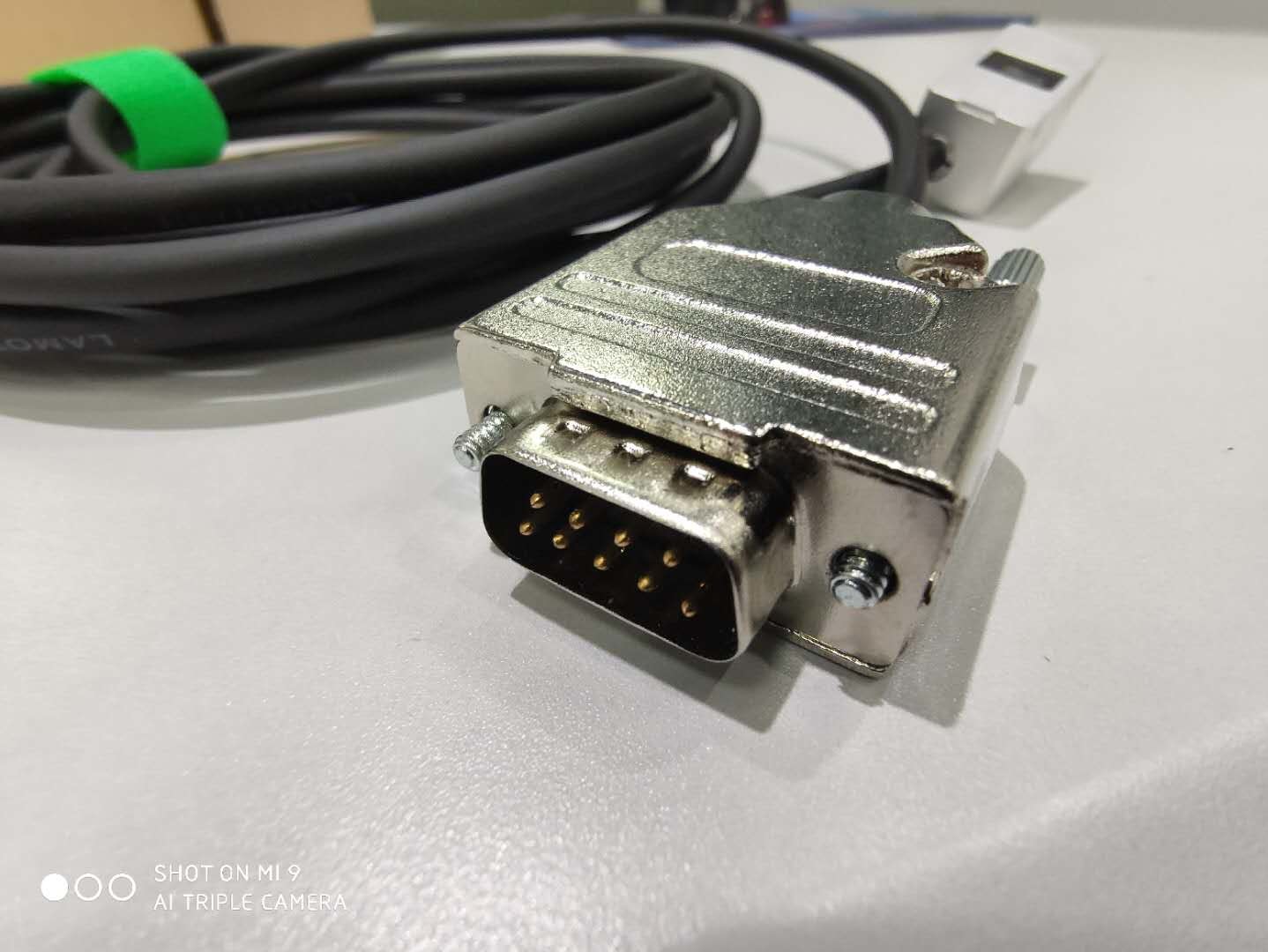

সংযোজকঃ D-sub 15 পিন পুরুষ

আউটপুটঃ ডিফারেনশিয়াল টিটিএল বা সিনকোস ১ ভিপিপি

পরিবেশগত প্রয়োজনীয়তা

প্যারামিটার	স্পেসিফিকেশন
কাজের তাপমাত্রা	-১০°সি ~ +৭০°সি
কাজের আর্দ্রতা	RH < ৯৫% (অ-কন্ডেনসেশন)
সিলিং	আইপি৪০
সংরক্ষণ তাপমাত্রা	-২০°সি ~ +৮৫°সি
স্টোরেজ আর্দ্রতা	RH < ৯৫% (অ-কন্ডেনসেশন)

মূল বৈশিষ্ট্য

শক্তিশালী দূষণ প্রতিরোধ ক্ষমতা সহ 50nm এর সর্বোচ্চ রেজোলিউশন
একক ক্ষেত্রের স্ক্যানিং প্রযুক্তি একযোগে 100 টিরও বেশি গ্রিড লাইন স্ক্যান করে
বিল্ট-ইন হাই স্পিড এডিসির মাধ্যমে কম উপবিভাজন ত্রুটির সাথে উচ্চ ব্যান্ডউইথ
উন্নত স্বয়ংক্রিয় লাভ নিয়ন্ত্রণ এবং স্বয়ংক্রিয় বিচ্যুতি সংশোধন
সিগন্যাল শক্তি এবং ইনস্টলেশনের অবস্থা জন্য বহু রঙের সূচক
অন্তর্নির্মিত REF উৎপত্তি এবং সীমা সংকেত
সিনকোস ১ ভিপিপি এবং ডিফারেনশিয়াল টিটিএল সিগন্যাল ইন্টারফেস

সিগন্যাল প্যারামিটার

ডিফারেনশিয়াল টিটিএল আউটপুট

প্যারামিটার	স্পেসিফিকেশন
সিগন্যাল অবস্থান	2 ডিফারেনশিয়াল সিগন্যাল A এবং B
রেফারেন্স উৎপত্তি	1 ডিফারেনশিয়াল সিগন্যাল Z
সিগন্যাল স্তর	RS-422 (TIA/EIA-422-B)
উচ্চ উৎপাদন স্তর	≥ 2.4V @ 20mA আউটপুট বর্তমান
আউটপুট নিম্ন স্তর	≤ 0.4V @ 20mA আউটপুট বর্তমান

সিনকোস ১ ভিপিপি আউটপুট

প্যারামিটার	স্পেসিফিকেশন
সিগন্যাল অবস্থান	সিন সিগন্যাল এবং কোস সিগন্যাল
রেফারেন্স উৎপত্তি	1 ডিফারেনশিয়াল সিগন্যাল REF
সিগন্যাল স্তর	0.6V~1.2V (সাধারণত 1Vpp)
ফেজ এঙ্গেল	৯০°±১° ইলেকট্রন কোণ

গতি বনাম রেজোলিউশন

আউটপুট রেজোলিউশন	কাউন্টার মিনিট ঘড়ি ফ্রিকোয়েন্সি	সর্বাধিক গতি
১ মাইক্রোমিটার	১০ এম	12m/s
0.5 μm	১২ এম	10m/s
0.২ মাইক্রোমিটার	১২ এম	4m/s
0.১ মাইক্রোমিটার	৮ এম	২ মিটার/সেকেন্ড
৫০ এনএম	৪ এম	১ মিটার/সেকেন্ড

সংযোগ ইন্টারফেস

পিন নম্বর	ফাংশন	পিন নম্বর	ফাংশন
পিন ১	ডিফারেনশিয়াল টিটিএল এ+ / সিনকোস ১ ভিপিপি সিন+	পিন ৯	ডিফারেনশিয়াল টিটিএল এ- / সিনকোস ১ ভিপিপি সিন-
পিন ২	ডিফারেনশিয়াল টিটিএল বি+ / সিনকোস ১ ভিপিপি সিনকোস+	পিন ১০	ডিফারেনশিয়াল TTL B- / SinCos 1Vpp Cos-
পিন ৩	ডিফারেনশিয়াল TTL Z+ / SinCos 1Vpp Ref+	পিন ১১	ডিফারেনশিয়াল টিটিএল Z- / SinCos 1Vpp Ref-
পিন ৫	পাঠক প্রস্তুত	পিন ১৪	+5V
পিন ৬	সীমা	পিন ১৫	0V
পিন ৭	+5V	পিন ৮	0V, অভ্যন্তরীণ ঢালাই

সিস্টেম সূচক

মাল্টি-রঙের সূচক আলো সহজ ইনস্টলেশন এবং সমন্বয় জন্য সংকেত, উত্স, এবং সীমা অবস্থার রিয়েল-টাইম অবস্থা প্রদান করে।

সূচকের অর্থ

সূচক	অর্থ
লাল লাইট 0.5 সেকেন্ডের জন্য	উৎপত্তি অবস্থান সনাক্ত
লাল আলো দুইবার ঝলকছে	উৎপত্তি পর্যায়ে ত্রুটি বা গতি খুব দ্রুত

উৎপত্তি স্থল:	Dongguan
পরিচিতিমুলক নাম:	UNIMETRO
মডেল নম্বার:	RU2

ন্যূনতম চাহিদার পরিমাণ:	1
মূল্য:	Discussible
প্যাকেজিং বিবরণ:	বাক্স

আকার:	L36mmW16.4mmH14.3mm	পিচ:	20um
ওজন:	রিডিং হেড: 15g, ক্যাবল: 35g/m	সংকেত:	ডিফারেনশিয়াল TTL বা SinCos 1Vpp
নির্ভুলতা:	+-5um	রেজোলিউশন:	ডিফারেনশিয়াল TTL 5um,1um,0.5um,0.2um,100nm,50nm,20nm
ইলেক্ট্রন উপবিভাগ ত্রুটি:	~40nm	সর্বোচ্চ গতি:	12m/s (এটি রেজোলিউশন এবং কাউন্টারের সর্বনিম্ন ঘড়ি ফ্রিকোয়েন্সির সাথে সম্পর্কিত)
সর্বোচ্চ ত্বরণ:	35 গ্রাম	উৎপত্তিস্থলে একমুখী পুনরাবৃত্তি নির্ভুলতা পড়ুন:	1 এলএসবি
বিশেষভাবে তুলে ধরা:	লিনিয়ার ডিজিটাল স্কেল , অপটিকাল লিনিয়ার এনকোডার
