নমনীয় 3 ডি অপটিক্যাল সিএমএম বেসবোর্ড এবং ফিক্সচার কিট
ফ্লেক্সফিক্স সিরিজের ফিক্সচার কিটগুলি সুনির্দিষ্ট পরিমাপ সমাধান যা সমন্বয় পরিমাপ মেশিন (সিএমএম) এবং দৃষ্টি পরিমাপ মেশিন (ভিএমএম) এর জন্য ডিজাইন করা হয়েছে।এই মডুলার ফিক্সচারিং সিস্টেমগুলি পরিমাপের পুনরাবৃত্তিযোগ্যতা বাড়ায়, সঠিকতা এবং বিভিন্ন শিল্প অ্যাপ্লিকেশন জুড়ে স্ট্যান্ডার্ডাইজেশন।
শিল্প অ্যাপ্লিকেশন
ফ্লেক্সফিক্স ফিক্সচার কিটগুলি ইলেকট্রনিক্স, এয়ারস্পেস, অটোমোটিভ, প্লাস্টিক এবং মেডিকেল কেয়ার সহ একাধিক শিল্পকে পরিবেশন করে। সিএমএম এবং ভিএমএম সরঞ্জামগুলির সমস্ত আকার এবং মডেলের সাথে সামঞ্জস্যপূর্ণ,এই সরঞ্জামগুলি নমনীয়, পুনরাবৃত্তিযোগ্য এবং মানসম্মত পরিমাপ প্রক্রিয়া।
মডুলার ফিক্সিং সিস্টেম
ইউনিমেট্রো দ্বারা বিকশিত, ফ্লেক্সফিক্স সিরিজ দ্রুত, পুনরাবৃত্তিযোগ্য ফিক্সচার সেটআপগুলির মাধ্যমে পরিদর্শন প্রক্রিয়া পুনরুত্পাদনযোগ্যতা এবং নির্ভুলতা উন্নত করে।মডুলার ডিজাইন ব্যবহারকারীর প্রয়োজনীয়তার ভিত্তিতে সম্প্রসারণের অনুমতি দেয়, যে কোন আকার, আকৃতি বা উপাদান অংশের জন্য সম্পূর্ণ ফিক্সচারিং সমাধান প্রদান।
সিস্টেমটি বিভিন্ন স্ট্যান্ডার্ড আকারে পাওয়া যায় এমন এম 8 গ্রিডযুক্ত ফিটিং সহ ফিক্সিং প্লেটগুলি বৈশিষ্ট্যযুক্ত। জটিল প্রক্রিয়াগুলির মাধ্যমে উচ্চ নির্ভুলতা অ্যালুমিনিয়াম থেকে উত্পাদিত,এই প্লেট সিস্টেমের নির্ভরযোগ্যতা নিশ্চিত করেসরঞ্জাম মুক্ত সমাবেশ দ্রুত ফিক্সচারিং সমাধানগুলি সক্ষম করে যা আউটপুট বৃদ্ধি করে এবং পরিদর্শন বিলম্ব দূর করে।
ফিক্সচার কিট নির্বাচন

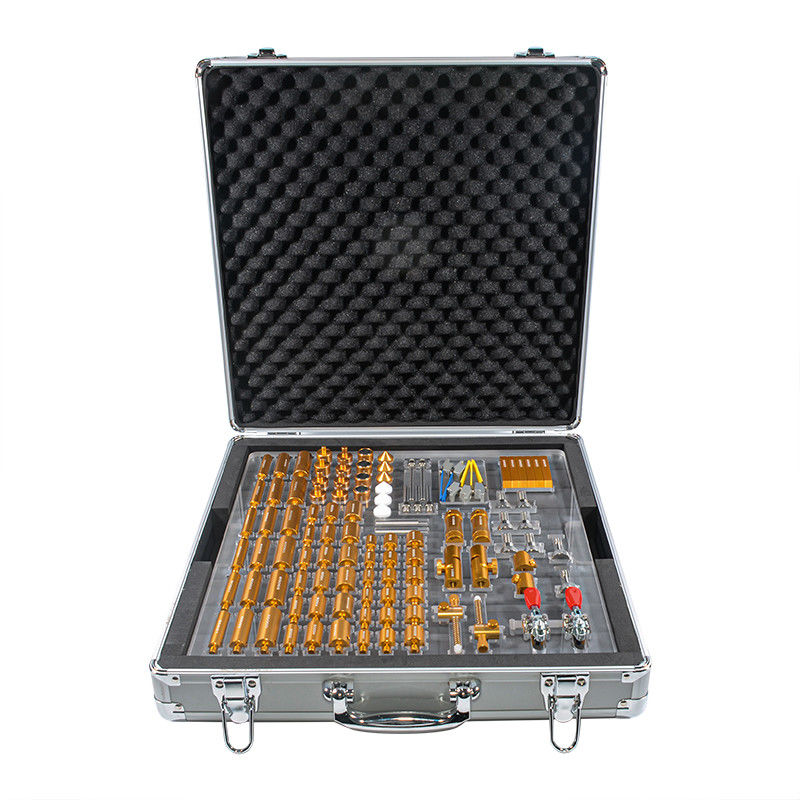

ফ্লেক্সফিক্স সিরিজের ফিক্সচারগুলি একটি বেসবোর্ড এবং একটি বিস্তৃত উপাদান সেট সহ স্টার্টার কিট হিসাবে বিক্রি হয়।ব্যবহারকারীদের তাদের সিএমএম মেশিনের মাত্রা এবং পরিমাপের প্রয়োজনীয়তা অনুযায়ী বেস প্লেটের আকার নির্বাচন করা উচিত.
ফিক্সচার উপাদান
ফ্লেক্সফিক্স উপাদানগুলি ন্যূনতম প্রয়োজনীয় শক্তির সাথে ওয়ার্কপিসগুলিকে সুরক্ষিতভাবে ধরে রাখতে ডিজাইন করা হয়েছে, বিশেষ সরঞ্জামগুলির প্রয়োজনীয়তা দূর করে।এবং মাপা অংশ ক্ষতি বা বিকৃতি প্রতিরোধ করার জন্য ডিজাইন করা প্রেসিং উপাদান.
নমনীয় উপাদান সিস্টেমটি বিভিন্ন ধরণের অংশের জন্য বিভিন্ন ফিক্সচারিং সমন্বয় তৈরি করতে সক্ষম করে এবং 3 ডি পরিমাপ ক্রিয়াকলাপের জন্য স্পষ্ট জোন পথ নিশ্চিত করে।

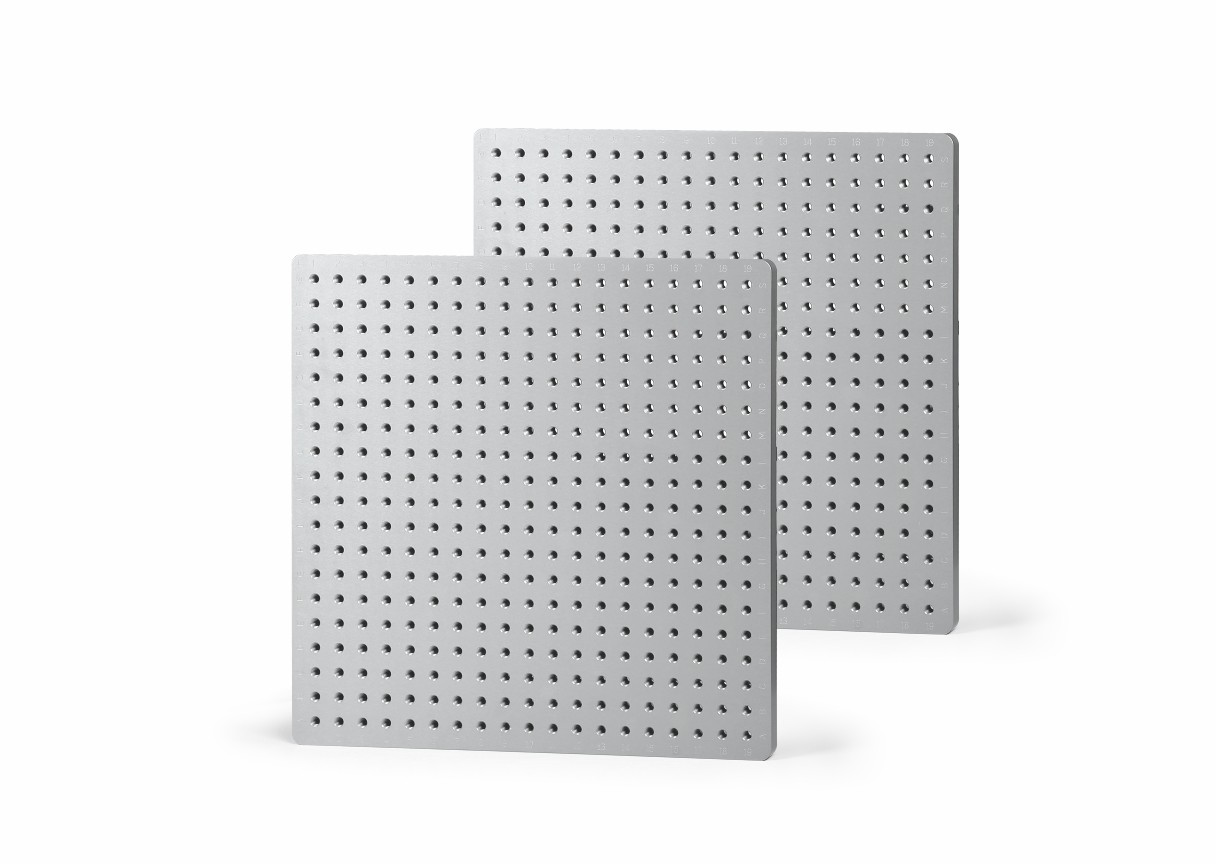

বেস প্লেটের স্পেসিফিকেশন
একাধিক বেস প্লেট আকার বিভিন্ন সিএমএম মাত্রা এবং উপাদান ফিক্সচারিং প্রয়োজনীয়তা accommodate। উত্পাদন CNC যন্ত্রপাতি জড়িত, স্পষ্টতা গ্রিলিং, anodized লেপ,এবং উচ্চ নির্ভুলতা অর্জনের জন্য লেজার চিহ্নিতকরণ, সমতলতা, এবং নির্ভরযোগ্যতা।
স্ট্যান্ডার্ড প্লেটগুলিতে দৃশ্যমান উপাদান অংশের সংখ্যা সহ বর্ণানুক্রমিক গ্রিড প্যাটার্ন রয়েছে, যা ফিক্সচারিং সেটআপগুলির সম্পূর্ণ নথিভুক্তকরণকে সক্ষম করে।এটি পরবর্তী পরিদর্শনগুলির জন্য একই সেটআপগুলির দ্রুত এবং নির্ভুল প্রজনন সক্ষম করে.
উপলব্ধ বেস প্লেট আকার
- 400*300 মিমি M8 থ্রেড হোল সহ
- 400*400 মিমি M8 থ্রেড হোল সহ
- 500*500 মিমি M8 থ্রেড হোল সহ
- 600*600 মিমি M8 থ্রেড হোল সহ
- অনুরোধের ভিত্তিতে কাস্টমাইজড আকার উপলব্ধ
উপাদান পরামিতি
| পণ্যের নাম |
মার্ক |
QTY |
| ১২*৫০ মিমি স্ট্যান্ডঅফ | 80001 | 6 |
| ১২*৩০ মিমি স্ট্যান্ডঅফ | 80002 | 6 |
| ১৬*৫০ মিমি স্ট্যান্ডঅফ | 80003 | 6 |
| ১৬*৩০ মিমি স্ট্যান্ডঅফ | 80004 | 6 |
| ২০*৫০ মিমি স্ট্যান্ডঅফ | 80005 | 6 |
| ২০*৩০ মিমি স্ট্যান্ডঅফ | 80006 | 6 |
| 12*20 মিমি স্ট্যান্ডফ | 80007 | 6 |
| 16*20 মিমি স্ট্যান্ডঅফ | 80008 | 6 |
| ২০*২০ মিমি স্ট্যান্ডঅফ | 80009 | 6 |
| পিউসার ভিজা | 800010 | 2 |
| স্ক্রু চাপার ভিজা | 800011 | 2 |
| নিয়মিত পিভট জয়েন্ট | 800012 | 2 |
| নিয়মিত জ্যাক স্ট্যান্ড | 800013 | 2 |
| চৌম্বক | 800014 | 4 |
| পিন স্ট্যান্ডঅফ | 800015 | 2 |
| অ্যাডাপ্টার | 800016 | 6 |
| বেসবোর্ড স্ক্রু | 800017 | 2 |
| ভি পোস্ট | 800018 | 2 |
| স্ক্রু | 800019 | 2 |
| নিয়মিত স্লাইড | 800020 | 8 |
| টেনশন ক্ল্যাম্প | 800021 | 4 |
| ক্ল্যাম্প ধরে রাখুন | 800022 | 2 |
| স্বল্প-টেনশন আর্দ্রতা সমর্থন | 800023 | 2 |
| দীর্ঘ টেনশন ক্ল্যাম্প সমর্থন | 800024 | 2 |
| শঙ্কু | 800025 | 3 |
| নাইলন শঙ্কু | 800026 | 3 |
| স্ক্রু ড্রাইভার | 800027 | |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: আপনি কি কারখানা বা ট্রেডিং কোম্পানি?
A1: আমরা একটি কারখানা এবং 24 ঘন্টার মধ্যে প্রতিক্রিয়া প্রদান।
প্রশ্ন ২ঃ আপনার কোম্পানি মূলত কি উৎপাদন করে?
উত্তরঃ আমরা ভিজন পরিমাপ মেশিন, সমন্বয় পরিমাপ মেশিন এবং সিএমএম / ভিএমএম ফিক্সচারগুলিতে বিশেষজ্ঞ।
প্রশ্ন 3: কিভাবে উপযুক্ত স্পেসিফিকেশন নির্বাচন করবেন?
A3: আমাদের পেশাদার দল আপনার পণ্যের বৈচিত্র্য এবং পরিমাপের প্রয়োজনীয়তার উপর ভিত্তি করে উপযুক্ত স্পেসিফিকেশন সুপারিশ করবে।
প্রশ্ন 4: আপনি কাস্টমাইজড পরিষেবা গ্রহণ করেন?
উত্তরঃ হ্যাঁ, আমরা গ্রাহকের প্রয়োজন অনুসারে স্ট্যান্ডার্ড মেশিন এবং কাস্টমাইজড সমাধান উভয়ই সরবরাহ করি।
Q5: আপনার গ্যারান্টি সময়কাল কত?
উত্তরঃ আমাদের পণ্যগুলির 1 বছরের ওয়ারেন্টি রয়েছে। পণ্যের গুণমান এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য আমরা ভাঙ্গনযোগ্য উপাদানগুলিতে স্থায়িত্ব উন্নত করেছি।
