5মি ট্রান্সমিশন ডিসটেন্স মেশিন টুল প্রোব, সিএনসি মেশিনিং মেশিন টুল প্রোব

বর্ণনা

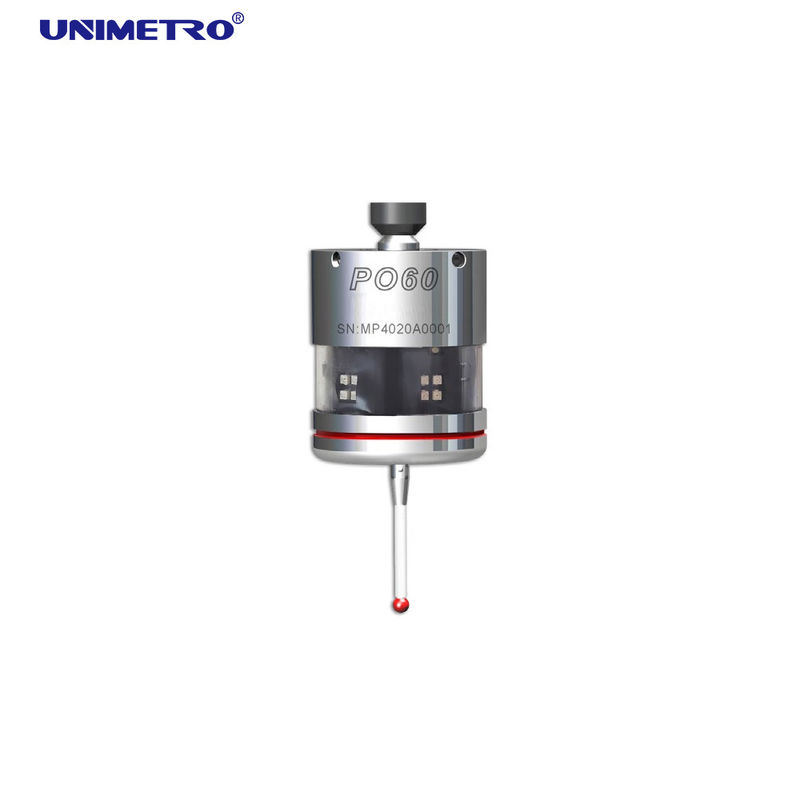

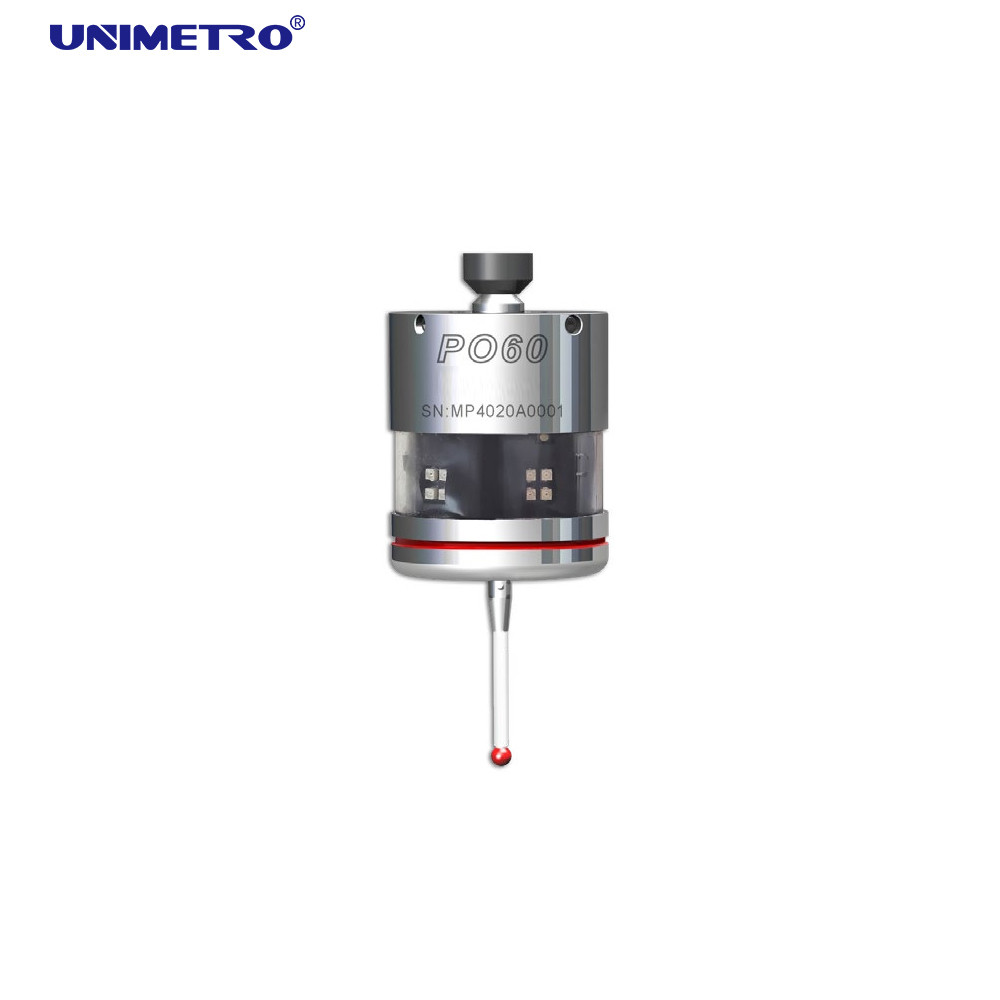

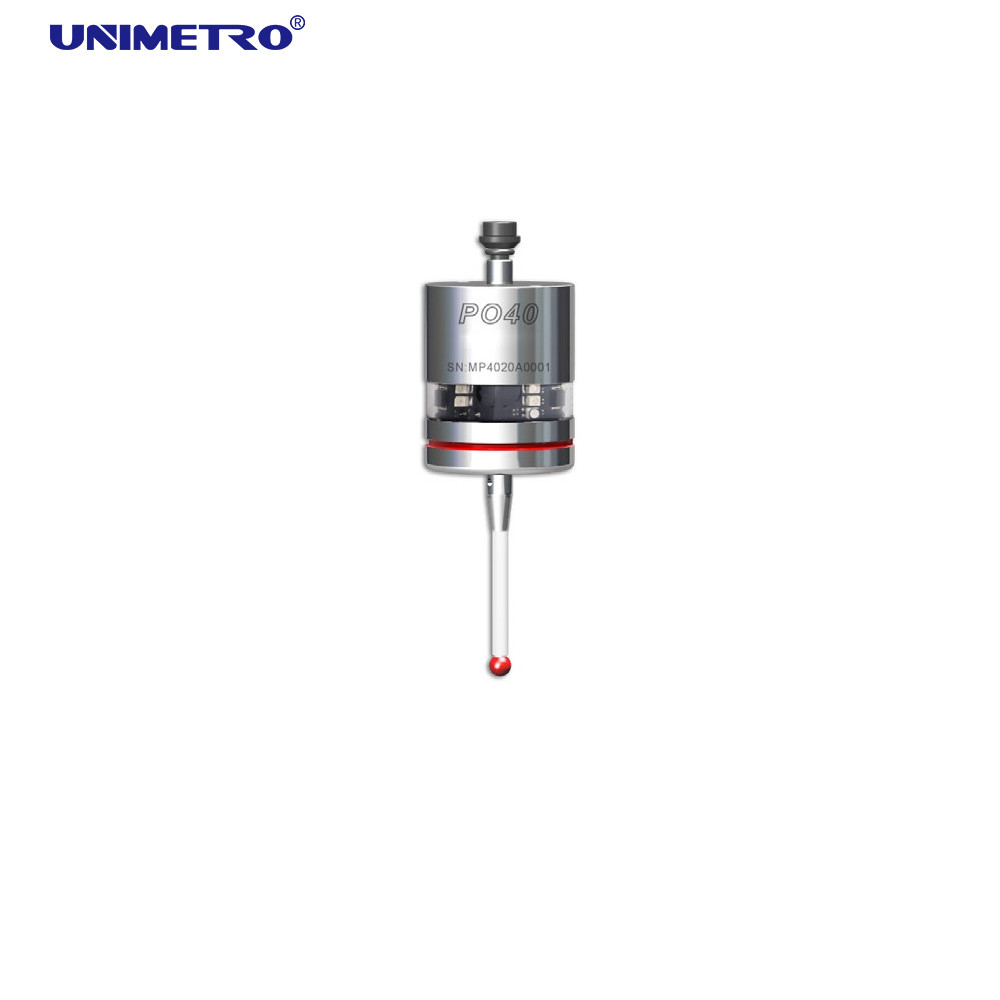

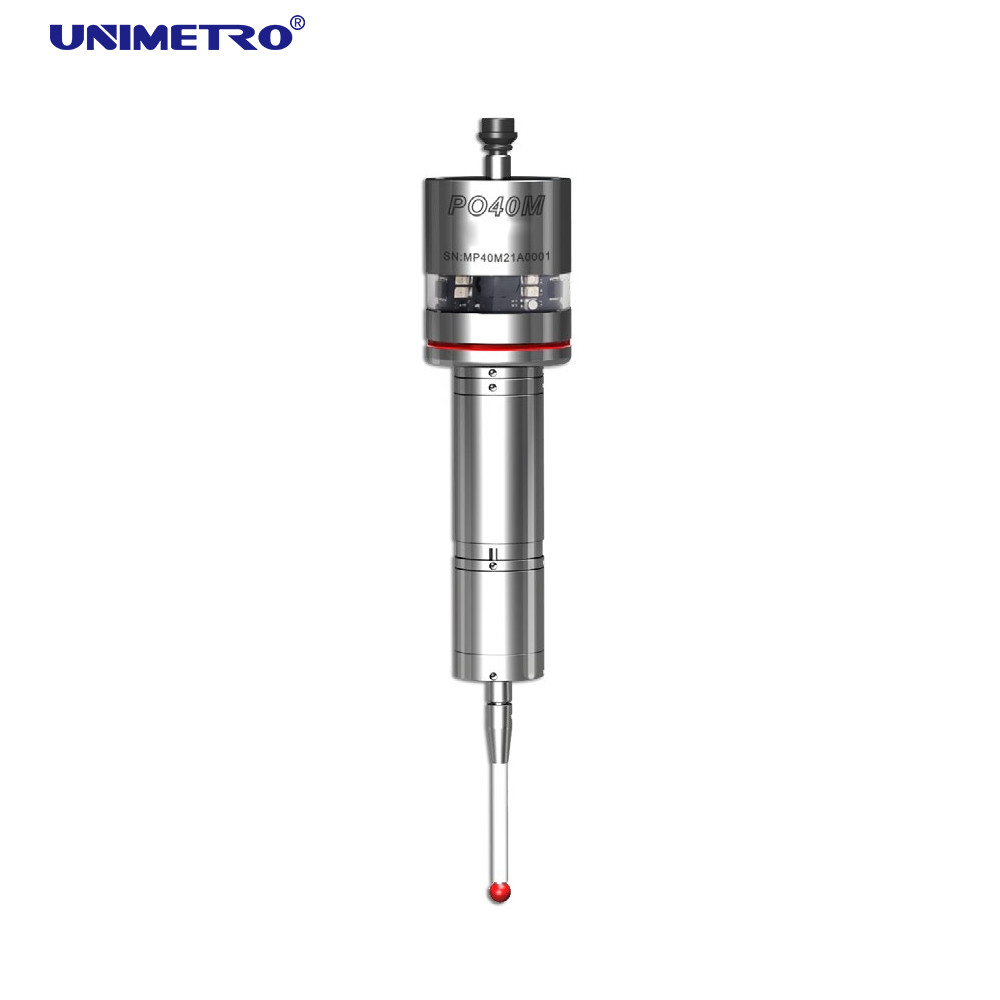

মেশিন টুল প্রোব PO সিরিজ 3-পয়েন্ট ট্রিগার ডিজাইন প্রয়োগ করে যা সবচেয়ে স্থিতিশীল কাঠামো।প্রোবের ভিতরে একটি ট্রিগার ইউনিট আছে।যখন লেখনীটি বাহ্যিক বল দ্বারা র‌্যাডিয়ালি বা অক্ষীয়ভাবে সরানো হয়, তখন ট্রিগার ইউনিট ট্রিগার হয়।তারপর প্রোবের ভিতরের সার্কিট রিসিভারকে একটি ট্রিগারিং সিগন্যাল পাঠায় এবং রিসিভার এটিকে মেশিন টুলে প্রেরণ করে, ফলস্বরূপ মেশিন টুলের প্রতিটি অক্ষের বর্তমান স্থানাঙ্কগুলি স্বয়ংক্রিয়ভাবে রেকর্ড করা হয়।অবশেষে পরিমাপের ফলাফলগুলি সম্পর্কিত পয়েন্টগুলির স্থানাঙ্ক রেকর্ড অনুসারে গণনা করা হয়।

ফাংশন

সিএনসি প্রক্রিয়াকরণের আগে, স্বয়ংক্রিয়ভাবে সমন্বয় সিস্টেম এবং ওয়ার্কপিসের ডেটাম পয়েন্ট খুঁজুন।
CNC প্রক্রিয়াকরণে, ক্ষতিপূরণ প্রয়োজন কি না তা নির্ধারণ করতে স্বয়ংক্রিয়ভাবে কী আকার এবং সম্পর্কিত স্থানাঙ্ক পরিমাপ করে।
সিএনসি প্রক্রিয়াকরণের পরে, সমাপ্ত পণ্যের যোগ্যতা অর্জনের জন্য স্বয়ংক্রিয়ভাবে আকার, আকার এবং অবস্থান পরিমাপ করুন।

বৈশিষ্ট্য

উচ্চ পুনরাবৃত্তিযোগ্যতা: একমুখী পুনরাবৃত্তিযোগ্যতা∠1μm
দীর্ঘ স্ট্যান্ডবাই সময়: যতটা দীর্ঘ 6 মাস
সর্বমুখী শক্তি-শোষণকারী নকশা: 360° সর্বমুখী শক্তি-শোষণকারী নকশা, যা একটি অপারেটিং দুর্ঘটনা ঘটলে আঘাতে টাকুকে কুশন করতে সাহায্য করে
জলরোধী নকশা: প্রোব এবং রিসিভার জন্য IP67
বুদ্ধিমান LED সূচক: প্রোবের বর্তমান কাজের অবস্থা দেখান

পরামিতি

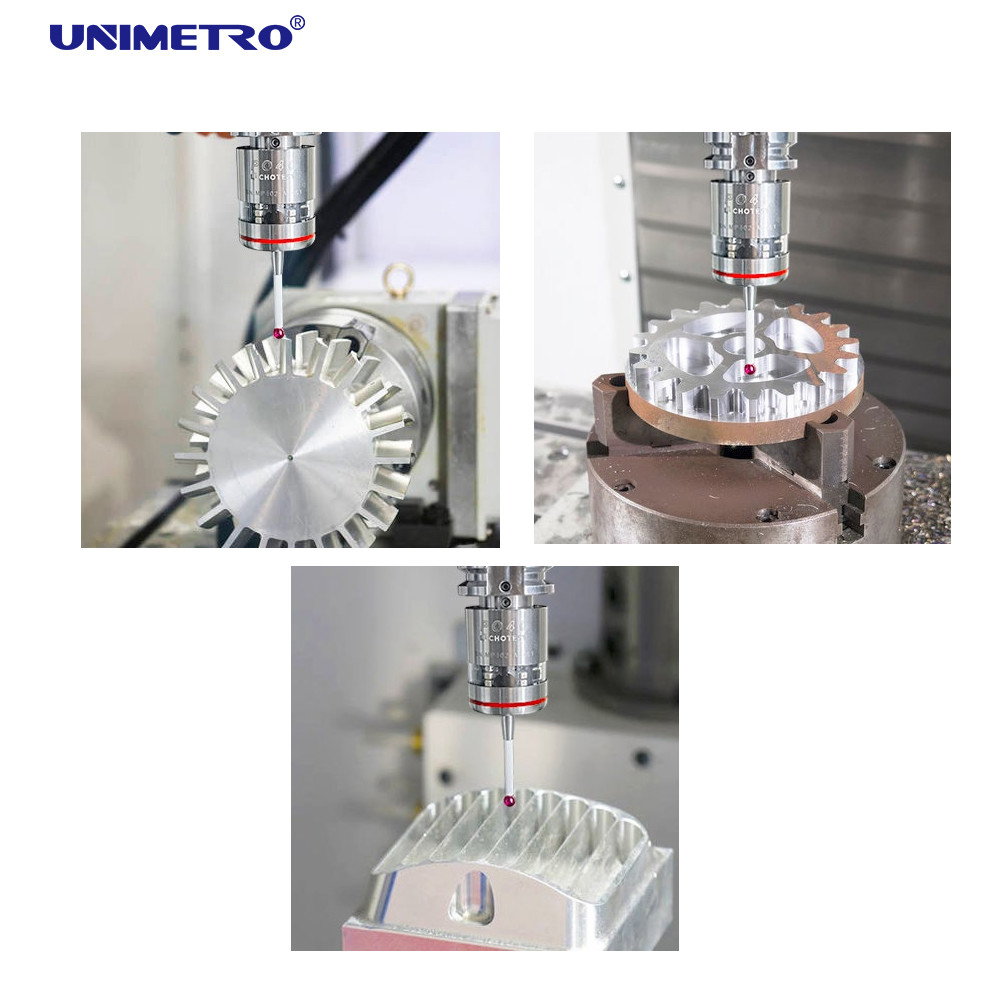

অ্যাপ্লিকেশন

স্থানাঙ্ক সেটিং: ওয়ার্কপিসের ডেটাম পয়েন্ট সেট করুন, ওয়ার্কপিসের সঠিক সমন্বয় ব্যবস্থা।
ওয়ার্কপিস সারিবদ্ধ করুন: ওয়ার্কপিসটি সঠিকভাবে স্থাপন করা হয়েছে কিনা এবং ক্ল্যাম্পিং ফিক্সচারের দ্বারা ওয়ার্কপিসটি বিকৃত হয়েছে কিনা তা পরীক্ষা করুন।
মাত্রা পরিমাপ: পর্যায়ে উচ্চতা, দৈর্ঘ্য, ব্যাস
অবস্থান পরিমাপ: গর্ত দূরত্ব, লম্বতা, কোণ, ইত্যাদি
বাঁকা-পৃষ্ঠ পরিমাপ: ফলক আকৃতি, ছাঁচ পৃষ্ঠ, জটিল আকৃতি
প্রক্রিয়াকরণের পর পরিদর্শন: অতিরিক্ত সহনশীলতা, সঠিক টুল ক্ষতিপূরণ খুঁজুন
ওয়ার্কপিস স্থাপন করা হয়েছে কিনা তা পরীক্ষা করুন
