উন্নত নির্ভুলতার জন্য সিরামিক বিম নির্মাণের বৈশিষ্ট্যযুক্ত 3D স্থানাঙ্ক পরিমাপ মেশিন
উচ্চ নির্ভুলতা সহ সিরামিক বিম ডিজাইন 3D স্থানাঙ্ক পরিমাপ মেশিন
পণ্য ওভারভিউ
নিয়ন সিরিজের সমন্বয় পরিমাপ মেশিন অতি-উচ্চ-নির্ভুলতা স্ক্যানিং এবং সনাক্তকরণ ক্ষমতা অর্জনের জন্য উদ্ভাবনী সিরামিক নকশা গ্রহণ করে। ইলেকট্রনিক্স, স্বয়ংচালিত, এবং মহাকাশ ক্ষেত্রগুলিতে উচ্চ-নির্ভুল পণ্যগুলির প্রয়োগের প্রয়োজনের জন্য বিশেষভাবে উপযুক্ত। এই অনন্য তিন-সমন্বয় পরিমাপ মেশিন একাধিক তিন-সমন্বয় প্রোব দিয়ে সজ্জিত করা যেতে পারে।
প্রযুক্তিগত পরামিতি
| পণ্যের নাম |
ভ্রমণ পরিসীমা (মিমি) |
নির্ভুলতা (উম) |
| অটোমোবাইল পরিদর্শনের জন্য গ্যান্ট্রি টাইপ কোঅর্ডিনেট মেজারিং মেশিন সিএমএম |
X অক্ষ: 600-1000
Y অক্ষ: 600
Z অক্ষ: 600 |
MPEe: 0.9+L/350um
MPEp: 0.9um |
X অক্ষ: 800-1500
Y অক্ষ: 800
Z অক্ষ: 700 |
- |
X অক্ষ: 1000-3000
Y অক্ষ: 1000
Z অক্ষ: 800 |
- |
X অক্ষ: 1500-4000
Y অক্ষ: 1200
Z অক্ষ: 1000 |
- |
সফটওয়্যার সিস্টেম
SW পরিমাপ:Rational-DMIS Advanced version (CAD)
ম্যানুয়াল:ম্যানুয়াল + ডিস্ক
কন্ট্রোল সিস্টেম এবং প্রোব সিস্টেম
নিয়ন্ত্রণ ব্যবস্থা:জয়স্টিক অন্তর্ভুক্ত, RENISHAW নিয়ন্ত্রণ ব্যবস্থা, MCU জয়স্টিক অন্তর্ভুক্ত
প্রোব সেট:RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
প্রোব লেখনী:RENISHAW M2 M3 লেখনী
সাধারণ অ্যাপ্লিকেশন
- অটোমোবাইল ইঞ্জিন এবং গিয়ারবক্স অংশ
- এভিয়েশন ব্লেড, ইঞ্জিন এবং বিমানের যন্ত্রাংশ
- জেনারেল প্রিসিশন ইঞ্জিনিয়ারিং
- ফার্মাসিউটিক্যাল ম্যানুফ্যাকচারিং
মূল বৈশিষ্ট্য
ওয়ার্কিং প্ল্যাটফর্ম
উচ্চ-মানের গ্রানাইট প্ল্যাটফর্ম, সুনির্দিষ্ট ডোভেটেল গাইড রেল
গ্রানাইট ওয়ার্কিং প্ল্যাটফর্ম মেশিনের ভিত্তি হিসাবে কাজ করে, এর গুণমান সরাসরি সামগ্রিক কর্মক্ষমতা প্রভাবিত করে। প্ল্যাটফর্মটি সুনির্দিষ্ট ডোভেটেল গাইড রেলের সাথে মিলিত গ্রানাইট উপাদান থেকে তৈরি করা হয়েছে, কার্যকরভাবে মেশিনের কম্পন হ্রাস করে এবং সামগ্রিক কর্মক্ষমতা বৃদ্ধি করে।
তিন-অক্ষ গাইডওয়ে
সম্পূর্ণরূপে আবদ্ধ, সিরামিক মরীচি, টাকু
X এবং Z উভয় অক্ষেই সিরামিক নির্মাণের বৈশিষ্ট্য রয়েছে, যা মরিচা প্রতিরোধ, চমৎকার অনমনীয়তা, ছোট তাপ সম্প্রসারণ সহগ এবং উচ্চতর নির্ভুলতা প্রদান করে।
বেস বন্ধনী
ডুয়েল প্যাসিভ ড্যাম্পিং মেকানিজম
স্থানাঙ্ক পরিমাপ যন্ত্রগুলি সাধারণত উত্পাদন উদ্ভিদে ব্যবহৃত হয় যেখানে কাছাকাছি যন্ত্রপাতি বা পরিবহন যান থেকে কম্পন নির্ভুলতাকে সমালোচনামূলকভাবে প্রভাবিত করতে পারে। যদিও ভূমিকম্প-প্রমাণ ভিত্তি তৈরি করা একটি মৌলিক সমাধান, এটি অতিরিক্ত খরচ এবং জটিলতা যোগ করে। আমাদের তিন-সমন্বয় বন্ধনী একটি দ্বৈত প্যাসিভ স্যাঁতসেঁতে কাঠামো অন্তর্ভুক্ত করে কম-ফ্রিকোয়েন্সি কম্পনের প্রভাব রোধ করতে, পরিমাপের নির্ভুলতা নিশ্চিত করে এবং ব্যাপক ভূমিকম্প-প্রমাণ ভিত্তি ব্যবস্থার প্রয়োজনীয়তা হ্রাস করে।
সফটওয়্যার
Rational-DMIS হল একটি নতুন উন্নত বৃহৎ-স্কেল সমন্বিত 3D পরিমাপ সফ্টওয়্যার প্যাকেজ। সফ্টওয়্যার ডেভেলপমেন্ট সহজে শেখার এবং ব্যবহারের জন্য নতুনদের প্রয়োজনীয়তা এবং সেইসাথে উন্নত ব্যবহারকারীদের কার্যকরী প্রয়োজনীয়তা উভয়ই বিবেচনা করে। আরও গুরুত্বপূর্ণ, এটি সিএমএম পরিমাপ সফ্টওয়্যার মানককরণের একটি মডেল উপস্থাপন করে।
যৌক্তিক DMIS প্রোগ্রামগুলি DMIS এর সংস্করণ 5.0 পর্যন্ত সম্পূর্ণ এবং নেটিভ DMIS কার্নেল দিয়ে ডিজাইন করা হয়েছে, যা তথাকথিত "সমর্থন DMIS" (যেখানে কার্নেলটি DMIS নয়) থেকে মৌলিকভাবে আলাদা। যেমনটি ব্যাপকভাবে স্বীকৃত, DMIS একটি ISO স্ট্যান্ডার্ডে পরিণত হয়েছে (ISO 22093:2003)।

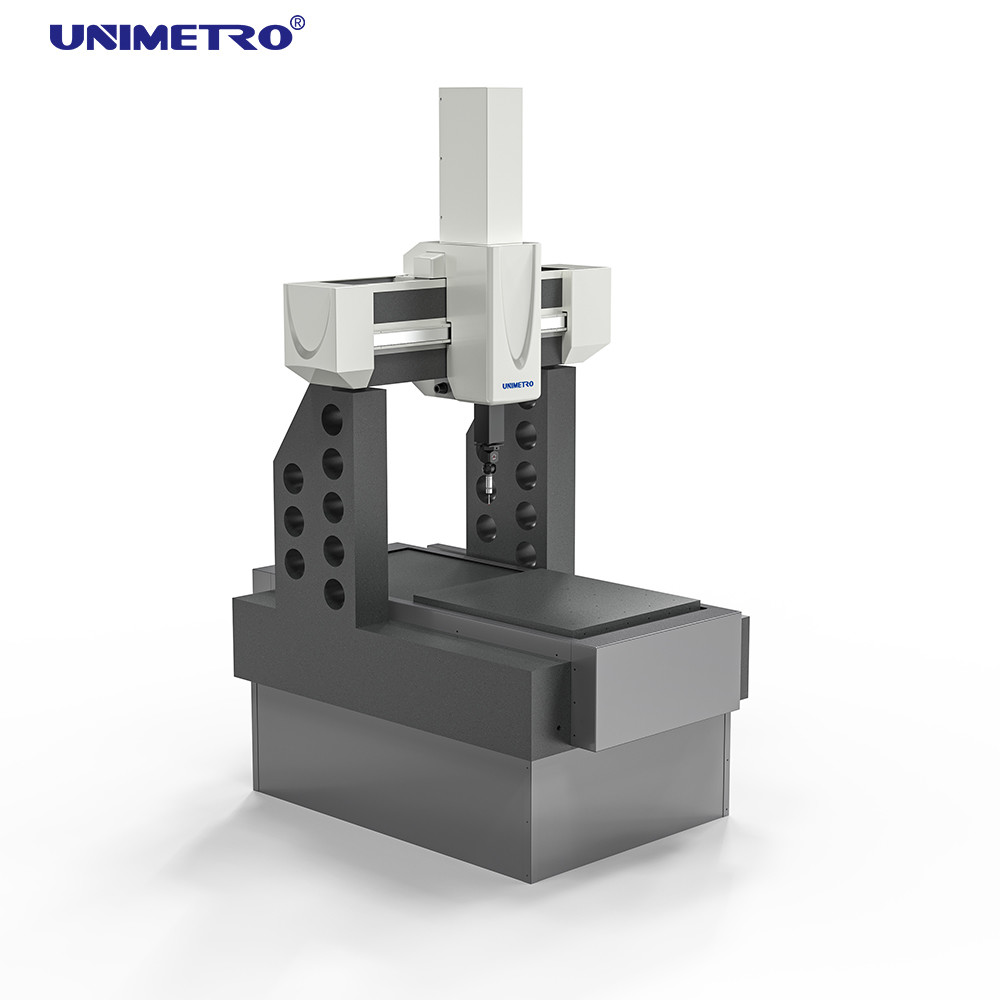

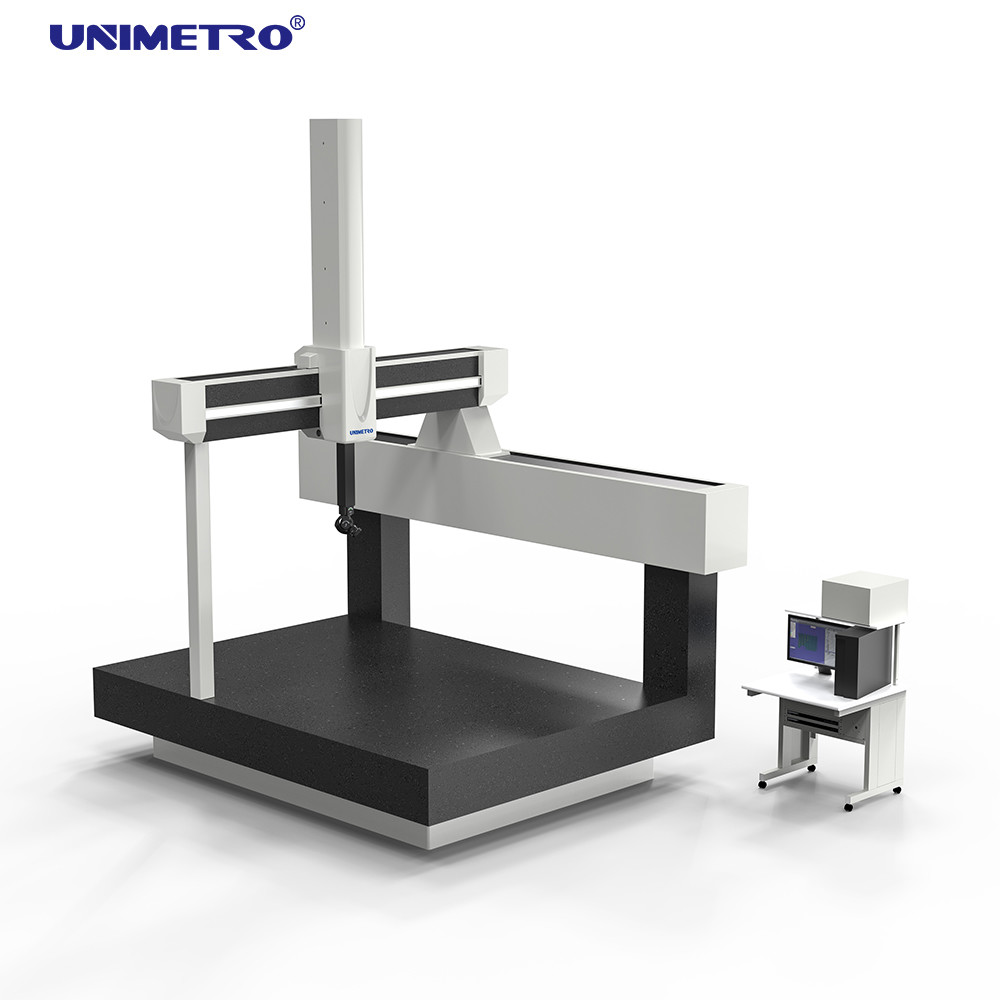

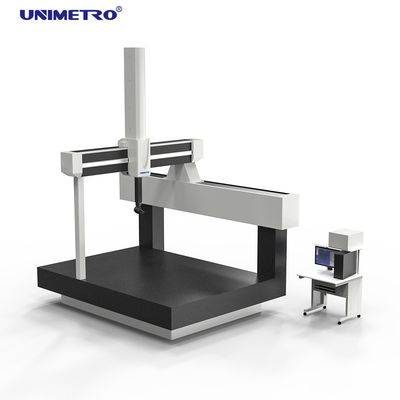

পণ্য ইমেজ
আমাদের ক্লায়েন্ট এবং এজেন্ট
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেডিং কোম্পানি?
A1: আমরা একটি কারখানা এবং 24 ঘন্টার মধ্যে প্রতিক্রিয়া প্রদান করি।
প্রশ্ন 2: আপনার কোম্পানি প্রধানত কি উত্পাদন করে?
A2: আমরা প্রাথমিকভাবে ভিশন মেজারিং মেশিন, কোঅর্ডিনেট মেজারিং মেশিন, CMM এবং VMM ফিক্সচার এবং সংশ্লিষ্ট যন্ত্রপাতি তৈরি করি।
প্রশ্ন 3: কীভাবে উপযুক্ত স্পেসিফিকেশন চয়ন করবেন?
A3: কেবলমাত্র পরিমাপ করা পণ্যের বৈচিত্র্য এবং আকার সম্পর্কে আমাদের জানান, এবং আমাদের পেশাদার দল উপযুক্ত স্পেসিফিকেশন সহ পরিমাপ যন্ত্রের সুপারিশ করবে।
প্রশ্ন 4: আপনি কাস্টমাইজড পরিষেবা গ্রহণ করেন?
A4: একেবারে! আমরা গ্রাহকের প্রয়োজনীয়তা অনুসারে মানক মেশিন এবং কাস্টমাইজড সমাধান উভয়ই প্রদান করি।
প্রশ্ন 5: আপনার ওয়ারেন্টি সময়কাল কি?
A5: আমাদের পণ্যের ওয়ারেন্টি সময়কাল 1 বছর। আমাদের পণ্যের গুণমান অত্যন্ত স্থিতিশীল, এবং আমরা ভাঙা যায় এমন অংশগুলিতে উল্লেখযোগ্য উন্নতি করেছি। আপনি আমাদের পণ্যের গুণমানে আত্মবিশ্বাসী হতে পারেন।
