মোটরাইজড জেড-অ্যাক্সিস কন্ট্রোল সহ সিএনসি ভিশন মেজারিং সিস্টেম ২ডি ভিএমএম ইন্সপেকশনের জন্য
অর্থনৈতিক ধরণের সিএনসি ইমেজ ইন্সপেকশন সিস্টেম
ইমেজ ইন্সপেকশন সিস্টেম হল একটি যন্ত্র যা মাইক্রন স্তর পর্যন্ত নির্ভুলতার সাথে শারীরিক মাত্রা পরিমাপের জন্য ব্যবহৃত হয়। এই ভিশন মেজারমেন্ট মেশিনটি একটি অপটিক্যাল মেজারিং যন্ত্র যা ওয়ার্কপিসের ছবি তোলার জন্য একটি ক্যামেরা ব্যবহার করে, ছবির পিক্সেল বিশ্লেষণ করে এবং মেজারিং সফ্টওয়্যার দিয়ে ২ডি মাত্রা গণনা করে।

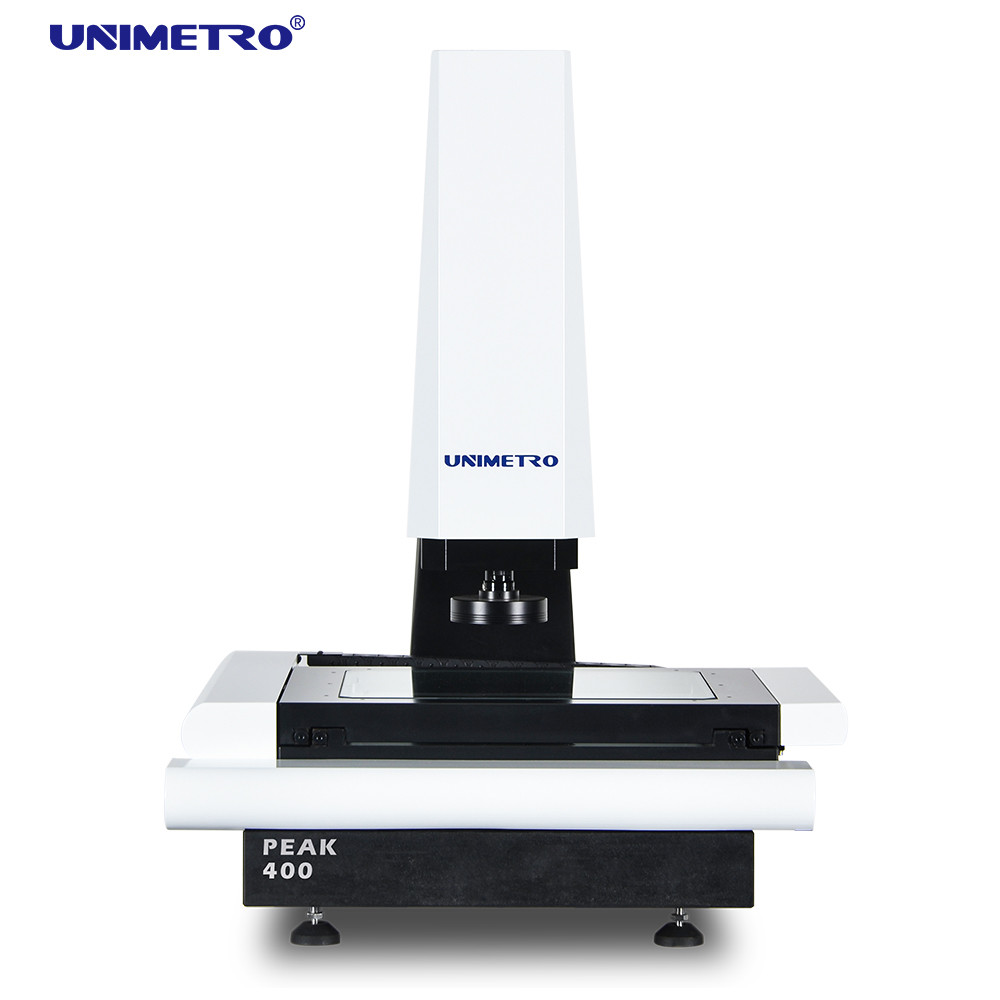

সিএনসি ইমেজ ইন্সপেকশন সিস্টেম হল একটি শক্তিশালী মাত্রা পরিমাপক ডিভাইস যা গণ উৎপাদন মান নিয়ন্ত্রণ প্রক্রিয়ার জন্য ডিজাইন করা হয়েছে। শক্তিশালী সফ্টওয়্যার দিয়ে কনফিগার করা যা পরিমাপ প্রক্রিয়াটিকে প্রোগ্রামযোগ্য করে তোলে, ব্যবহারকারীরা সম্পূর্ণ স্বয়ংক্রিয় প্রক্রিয়ার মাধ্যমে বড় পরিমাণে পণ্য পরিমাপ অর্জন করতে পারে। PEAK সিরিজটি UNIMETRO দ্বারা উন্নত সম্পূর্ণ স্বয়ংক্রিয় সিএনসি ভিশনের একটি অর্থনৈতিক মডেল।
সরল এবং সমন্বিত নকশা আমাদের উচ্চ পরিমাপ নির্ভুলতা এবং সেরা কর্মক্ষমতা বজায় রেখে কম খরচে মেশিন তৈরি করতে দেয়। ব্যবহারকারীরা অত্যন্ত প্রতিযোগিতামূলক দামে একটি সম্পূর্ণ সিএনসি ভিশন মেজারিং মেশিনের উচ্চ দক্ষতা এবং শ্রম খরচ সাশ্রয়ের সুবিধা উপভোগ করতে পারে।
হার্ডওয়্যার কনফিগারেশন
৩ অক্ষ ০.৫μm রেজোলিউশন লিনিয়ার স্কেল
উচ্চ পারফরম্যান্স অটো ফোকাস ফাংশন
অ্যালুমিনিয়াম ওয়ার্ক স্টেজ এবং হার্ড অ্যানোডাইজিং
রেনিশা টাচ প্রোবের সাথে সামঞ্জস্যপূর্ণ (ঐচ্ছিক)
৩ রিং ৮ সেকশন এলইডি রিং লাইট সফ্টওয়্যার নিয়ন্ত্রণ এবং প্রোগ্রামযোগ্য
সমান্তরাল আলো পথ এলইডি কনট্যুর লাইট সফ্টওয়্যার নিয়ন্ত্রণ এবং প্রোগ্রামযোগ্য
কনফোকাল ফাইবার ডিসপ্লেসমেন্ট সেন্সর (ঐচ্ছিক)
HIWIN লিনিয়ার গাইড ওয়ে
জেড অক্ষ মোটরাইজড নিয়ন্ত্রণ
সমন্বিত কোর কন্ট্রোল বক্স
ইন্ডাস্ট্রিয়াল গ্রেড সিসিডি ক্যামেরা
জেড অক্ষ মুভমেন্ট নিয়ন্ত্রণের জন্য ম্যানুয়াল পালস জেনারেটর
সহায়ক পজিশনিং এবং ফোকাসিংয়ের জন্য লেজার ইন্ডিকেটর (ঐচ্ছিক)
০.৭-৪.৫X ম্যানুয়াল ডেন্টেড জুম লেন্স ম্যাগনিফিকেশন সিগন্যাল ফিডব্যাক সেন্সর সহ
ইমেজ ইন্সপেকশন সিস্টেম অ্যাপ্লিকেশন
- PEAK সিরিজ ইমেজ ইন্সপেকশন সিস্টেমটি Omron ফাইবার মেজারিং সেন্সরগুলির সম্পূর্ণ লাইনের সাথে সামঞ্জস্যপূর্ণ, যা সুনির্দিষ্ট পরিমাপের প্রয়োজনীয়তার জন্য আরও সম্ভাবনা সরবরাহ করে
- ঢালু বা বাঁকা পৃষ্ঠের স্থিতিশীল পরিমাপ
- বিভিন্ন ধরণের উপকরণের স্থিতিশীল পরিমাপ
- মসৃণ বা রুক্ষ পৃষ্ঠের স্থিতিশীল পরিমাপ

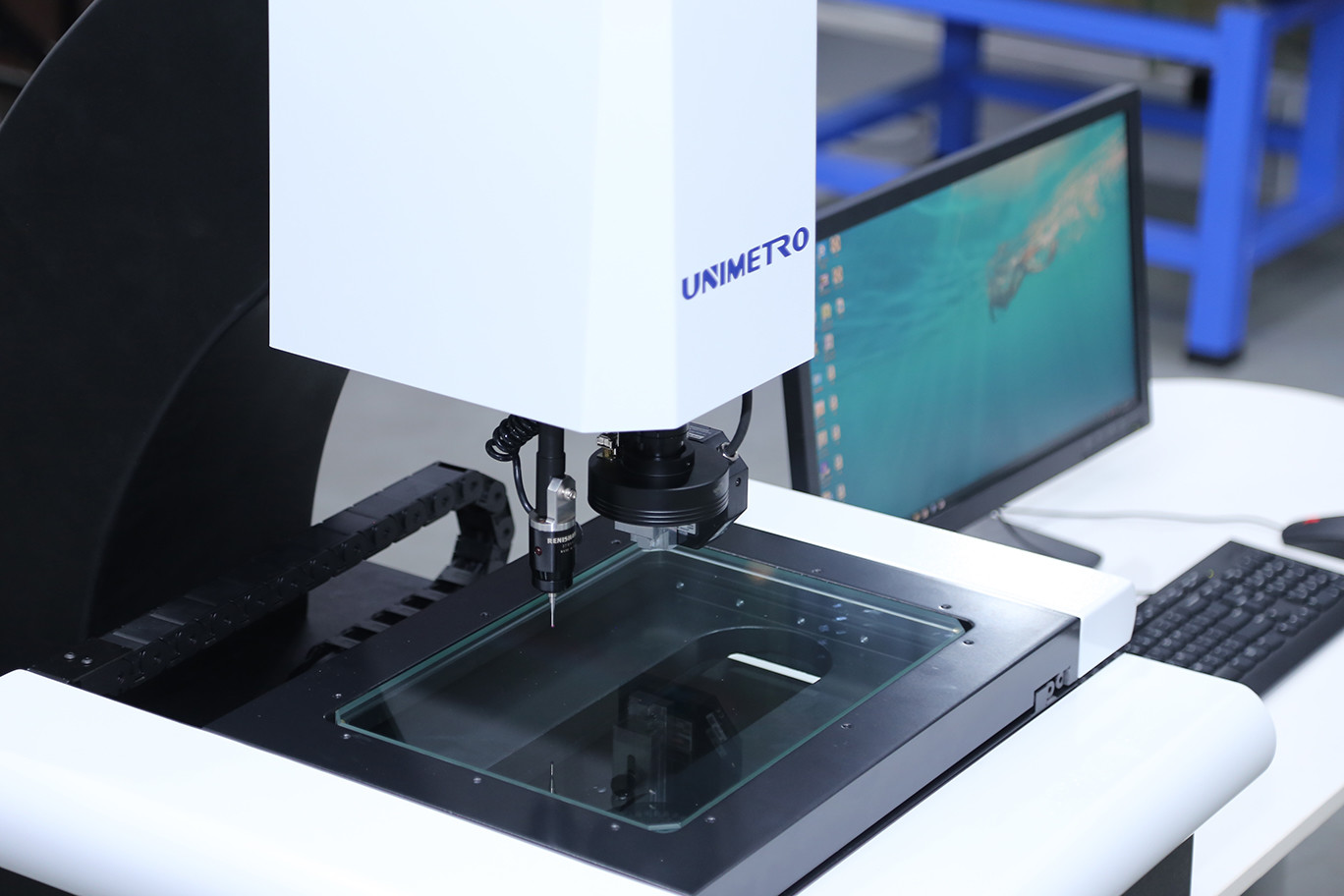

- PEAK সিরিজ ইমেজ ইন্সপেকশন সিস্টেমটি Renishaw টাচ প্রোবের সাথে ঐচ্ছিক কনফিগারেশন হিসাবে সামঞ্জস্যপূর্ণ, যা ব্যবহারকারীদের একটি মেশিনে ২ডি এবং ৩ডি পরিমাপ ফাংশন অর্জন করতে দেয়
- সফ্টওয়্যারটি অপটিক্যাল লেন্স এবং টাচ প্রোবের মধ্যে অফসেট গণনা করতে পারে, সমস্ত পরিমাপের ফলাফল একটি সমন্বয় ব্যবস্থার মধ্যে রয়েছে তা নিশ্চিত করে। পরিমাপের ফলাফলগুলি রিভার্স ইঞ্জিনিয়ারিংয়ের জন্য ৩ডি অঙ্কন হিসাবে আউটপুট করা যেতে পারে
সফ্টওয়্যার ফাংশন
UNIMETRO INSPECT3D সফ্টওয়্যারটিতে একটি ব্যবহারকারী-বান্ধব UI রয়েছে, এটি শিখতে সহজ এবং শক্তিশালী ফাংশন সরবরাহ করে যা ব্যবহারকারীদের দ্রুত এবং নির্ভুল পরিমাপ অর্জন করতে দেয়। সফ্টওয়্যারটি সম্পূর্ণ ইংরেজি ভাষার UI সরবরাহ করে এবং নতুন ভাষা বিকাশের অনুমতিও দেয়।
- CAD ফাইল ইনপুট এবং পরিমাপ
- পার্টস অ্যারে এবং ম্যাক্রো পরিমাপ
- অটো ফোকাস এবং উচ্চতা পরিমাপ
- নেভিগেটিং ফাংশন দ্রুত সনাক্তকরণে সহায়তা করে
- শক্তিশালী জ্যামিতিক পরিমাপ ফাংশন
- একাধিক ডেটা রিপোর্ট এবং গ্রাফিকাল ডেটা আউটপুট ফাংশন
- নমনীয় ব্যবহারকারী প্রোগ্রাম
- রেফারেন্স উপাদান তৈরি
- শক্তিশালী প্রান্ত সনাক্তকরণ ফাংশন
- একাধিক বাহ্যিক আনুষাঙ্গিক সমর্থন
- উপাদানগুলির জ্যামিতিক সহনশীলতার স্বয়ংক্রিয় গণনা
- জটিল উৎপাদন দ্রুত এবং সুবিধাজনকভাবে পরিমাপ করা
প্রযুক্তিগত পরামিতি
| মডেল |
PEAK 300 |
PEAK 400 |
| মাত্রা (মিমি) (L*W*H) |
850*650*1060 |
1000*800*1080 |
| পরিমাপের পরিসীমা (মিমি) (X*Y*Z) |
300*200*200 |
400*300*200 |
| নির্ভুলতা (μm) |
3+L/200 |
3+L/200 |
| পুনরাবৃত্তিযোগ্যতা (μm) |
3 |
3 |
| ওজন (কেজি) |
120 |
150 |
| ক্যামেরা |
ইন্ডাস্ট্রিয়াল গ্রেড অ্যানালগ সিসিডি ক্যামেরা এবং SV2000E ভিডিও কার্ড |
| লেন্স |
ম্যানুয়াল ডেন্টেড জুম লেন্স ০.৭-৪.৫X / ০.৭-৪.৫X ম্যানুয়াল জুম লেন্স সিগন্যাল ফিডব্যাক সহ (ঐচ্ছিক) / অটো জুম লেন্স (ঐচ্ছিক) |
| ম্যাগনিফিকেশন |
১৮-১৮৮X (ক্যামেরা এবং লেন্সের বিভিন্ন সংমিশ্রণ বিভিন্ন ম্যাগনিফিকেশন পরিসীমা তৈরি করে) |
| FOV |
৮.১-১.৩মিমি (ক্যামেরা এবং লেন্সের বিভিন্ন সংমিশ্রণ বিভিন্ন FOV পরিসীমা তৈরি করে) |
| কাজের দূরত্ব |
১০৮মিমি |
| লিনিয়ার স্কেল রেজোলিউশন |
০.০০০০৫মিমি |
| আলো |
প্রোগ্রামযোগ্য ৩ রিং, ৮ সেকশন সারফেস রিং লাইট, প্রোগ্রামযোগ্য প্যারালাল কনট্যুর লাইট |
