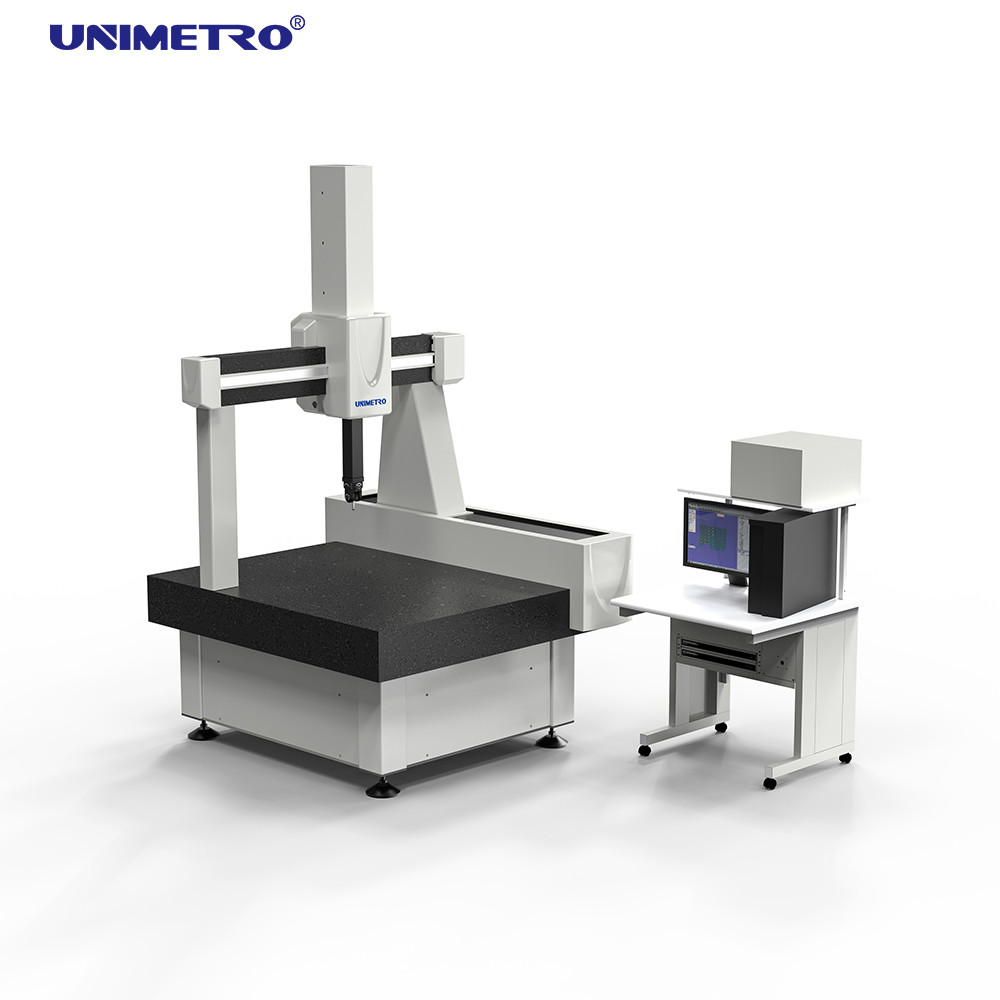

হিলিয়াম টাইপ আধা অটো সিএমএম স্থানাঙ্ক পরিমাপ মেশিন

ভূমিকা

"হিলিয়াম" সর্বোচ্চ নির্ভুল মেশিন দ্বারা চিহ্নিত করা হয় যা ইউনিমেট্রো সম্পূর্ণরূপে উন্নত এবং ডিজাইন করা হয়েছে।প্রতিটি অংশ উত্পাদনের সময় কঠোরভাবে নির্বাচন করা হয় এবং নিশ্চিত করুন যে সমস্ত অংশগুলি সমাবেশের সময় নিখুঁতভাবে এবং উপযুক্তভাবে সংযুক্ত রয়েছে।পরিমাপ মেশিনের গ্রহণযোগ্যতা ISO 10360-2 অনুযায়ী সঞ্চালিত হয়।এটি করার জন্য, দুটি মানসম্মত গ্রহণ পদ্ধতি ব্যবহার করা হয়।সমস্ত পরিমাপ মেশিন একটি অতি নির্ভুল লেজার দিয়ে পরিমাপ করা হয়।পরে, ডিকেডি-প্রত্যয়িত কঠিন পরিমাপ যেমন গেজ ব্লক, বল প্লেট ইত্যাদির সাথে মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ একটি পরীক্ষা পরিচালিত হয়।অতএব, গ্রাহকরা শেষ পর্যন্ত যে মেশিনটি ব্যবহার করেন তা প্রকৃত উচ্চ মানের, উচ্চ নির্ভুলতা এবং জার্মান প্রযুক্তি।

প্রযুক্তিগত পরামিতি

সুবিধাদি

পেটেন্ট ডবল প্যাসিভ ভাইব্রেশন ড্যাম্পিং:
CMM বেশিরভাগ কোম্পানিতে এবং কাছাকাছি অন্যান্য মেশিন এবং পরিবহন ট্রাক দ্বারা ব্যবহৃত হয়।কম্পন CMM এর নির্ভুলতাকে প্রভাবিত করে।একটি বিশেষ ভিত্তি তৈরি করুন একটি সমাধান কিন্তু এই খরচ এবং ঝামেলা হবে.মেশিন ফ্রেমে সরাসরি ইন্টিগ্রেটেড ডবল প্যাসিভ ভাইব্রেশন ড্যাম্পিং সহ আমাদের CMM-এর পেটেন্ট সমর্থন রয়েছে।এইভাবে মেশিন উপযুক্তভাবে উত্পাদন কাছাকাছি অবস্থান করা যেতে পারে.বেশিরভাগ ক্ষেত্রে এই সিএমএমের জন্য বিশেষ ভিত্তির প্রয়োজন নেই।
উচ্চ মানের গ্রানাইট ওয়ার্কটেবল:
ওয়ার্কটেবিল হল সব সিএমএম এর সাপোর্ট, পারফরম্যান্সের জন্য এর গুণমান গুরুত্বপূর্ণ!আমাদের সিএমএম "মাউন্ট TAI" থেকে উচ্চ নির্ভুলতা, ভারী এবং স্থিতিশীল প্রাকৃতিক গ্রানাইট ওয়ার্কটেবল দিয়ে তৈরি করা হয়েছে;এটি কম্পন স্যাঁতসেঁতে সমর্থন করতে পারে এবং সিএমএমের কর্মক্ষমতা উন্নত করতে পারে।
সমস্ত অক্ষে আবদ্ধ গাইড:
CMM এর পরিবেশের কঠোর প্রয়োজনীয়তা রয়েছে, তবে পরিমাপের ঘরে কিছু ভিন্ন যেমন তাপমাত্রা এবং ধুলো সম্ভব।একটি স্ট্যান্ডার্ড হিসাবে, আমাদের সমস্ত CNC মেশিন আবদ্ধ গাইডের সাথে লাগানো আছে।এটি ক্ষতি, ময়লা এবং সরাসরি তাপীয় প্রভাব থেকে গাইড উপায়গুলিকে রক্ষা করে।এটি বাহ্যিক ধুলো এবং তাপমাত্রা পরিবর্তন প্রতিরোধ করতে পারে।ধুলোময় পরিবেশে ব্যবহারের জন্য এটি গুরুত্বপূর্ণ।
ঘর্ষণ "স্বয়ংক্রিয় সংশোধন" সংক্রমণ:
আমাদের CMM ঘর্ষণ সংক্রমণ ব্যবহার করে, এবং সমস্ত অক্ষে "স্বয়ংক্রিয় সংশোধন" সিস্টেম রয়েছে।"স্থির + মাইক্রো সাসপেনশন" কাঠামো ব্যবহার করে ট্রান্সমিশন সিস্টেম গাইড পথের সাথে সমান্তরাল হয় তা নিশ্চিত করতে।এটি পরিমাপ যন্ত্রটিকে মূলত রক্ষণাবেক্ষণ-মুক্ত করে তোলে।
আমদানি করা মূল অংশ:
মেশিনের স্থিতিশীলতার জন্য মূল অংশগুলি সবচেয়ে গুরুত্বপূর্ণ।শুধুমাত্র সেরা ডিজাইন এবং মূল যন্ত্রাংশের সর্বোত্তম মানের সাথে CMM এর দীর্ঘ সময় স্থিতিশীল করতে পারে।সমস্ত মূল অংশ হল বিখ্যাত ব্র্যান্ড (সার্ভো মোটর, ট্রান্সমিশন সিস্টেম, বায়ুসংক্রান্ত সিস্টেম ইত্যাদি)।এটি সিএমএমের সর্বোত্তম নির্ভুলতা এবং পরিষেবা জীবন তৈরি করতে পারে।
RENISHAW অপটিক্যাল স্কেল:
অপটিক্যাল স্কেল সিএমএমের জন্য সবচেয়ে গুরুত্বপূর্ণ অংশগুলির মধ্যে একটি;RENISHAW হল CMM অংশের ডোমেনে সেরা পতাকা।এটা সেরা পণ্য এবং সেরা সেবা খ্যাতি আছে!আমাদের CMM সর্বদা RENISHAW উচ্চ নির্ভুলতা অপটিক্যাল স্কেল ব্যবহার করে।রেজোলিউশন হল 0.05 um.
সমস্ত 4 দিকে বায়ু বহনকারী চারপাশে গাইড পথ:
এয়ার ভারবহন গাইড উপায় ব্যবহার করে 4 দিক দিয়ে বেষ্টিত কাঠামো!এটি স্থিতিশীল এবং মানের প্রতীক!আমাদের CMM-এ, প্রতিটি অক্ষের বিভিন্ন দিকের অনেকগুলি বায়ুচাপ নিয়ন্ত্রক এবং বায়ুসংক্রান্ত বিয়ারিং, অ্যানুলার বায়ুসংক্রান্ত বিয়ারিং ডিজাইনের গ্যারান্টি যন্ত্রগুলি চলন্ত অবস্থায় স্থির থাকে।
ছোট গর্ত প্রযুক্তি:
বায়ু খরচ: 150NL/মিনিট।ছোট গর্ত প্রযুক্তি, এটি বায়ু ভারবহন এবং গাইড পথের মধ্যে ঘনীভূত অঞ্চল তৈরি করে।এটা ঘর্ষণ গতি থেকে আসে সামান্য তাপ অফসেট করতে পারেন!এই প্রযুক্তি CMM এর তাপীয় স্থিতিশীলতা উন্নত করে এবং দীর্ঘমেয়াদী নির্ভুলতা স্থিতিশীল রাখে।

সফটওয়্যার

যৌক্তিক-ডিএমআইএসযুক্তিসঙ্গত - DMIS হল একটি নতুন উন্নত বৃহৎ-স্কেল সমন্বিত 3D পরিমাপ সফ্টওয়্যার প্যাকেজ।স্টুডিও সফ্টওয়্যারের বিকাশ এবং নকশা ছাড়াও, যা সফ্টওয়্যারটির সহজে শেখার এবং ব্যবহারের জন্য নতুনদের প্রয়োজনীয়তা এবং সফ্টওয়্যারের জন্য উচ্চ-স্তরের ব্যবহারকারীদের কার্যকরী প্রয়োজনীয়তা বিবেচনা করে, আরও গুরুত্বপূর্ণভাবে, এটি সিএমএম-এর জন্য একটি মডেল হয়ে উঠেছে। পরিমাপ সফ্টওয়্যার প্রমিতকরণ।যৌক্তিক DMIS প্রোগ্রামগুলি DMIS এর সংস্করণ 5.0 পর্যন্ত সম্পূর্ণ এবং নেটিভ DMIS কার্নেল দিয়ে ডিজাইন করা হয়েছে, যা তথাকথিত "সমর্থন DMIS" (কার্ণেলটি DMIS নয়) থেকে সম্পূর্ণ আলাদা।আমরা সবাই জানি, DMIS একটি ISO স্ট্যান্ডার্ড হয়ে উঠেছে (ISO 22093:2003)

প্রোব ফাংশন

প্রোব হেড: RENISHAW দ্বারা MH20i ম্যানুয়াল হেড
