1.পরিচিতিঃ আধুনিক উৎপাদন চাহিদার সাথে মেট্রোলজি সরঞ্জামগুলির মিল

2.একটি সমন্বয় পরিমাপ মেশিন (সিএমএম) কি?

3.ভিজন মেজিং মেশিন (ভিএমএম / ভিডিও মেজিং মেশিন) কি?

4.সিএমএম বনাম ভিএমএম-এর তুলনা টেবিল

5.সিএমএম যোগাযোগের মেট্রোলজির মূল সুবিধা

6.দৃষ্টি / ভিডিও পরিমাপ সিস্টেমের মূল সুবিধা

7.মূল প্রযুক্তিগত ধারণাঃ নির্ভুলতা, নির্ভুলতা, পুনরাবৃত্তিযোগ্যতা এবং পরিমাপের অনিশ্চয়তা

8.সিএমএম এবং অপটিক্যাল পরিদর্শন পরিচালনাকারী আন্তর্জাতিক পরিমাপ মান

9.পরিবেশগত কারণগুলি যা সিএমএম এবং ভিএমএম পারফরম্যান্সকে পৃথক করে

10.মালিকানার সম্পূর্ণ মোট খরচের তুলনা

11.সিএমএম এবং ভিশন মেশিন সম্পর্কে সাধারণ শিল্প ভুল ধারণা

12.বাস্তব বিশ্বের শিল্প কেস স্টাডিজঃ হাইব্রিড সিএমএম + ভিএমএম পরিদর্শন ওয়ার্কফ্লো

13.কিভাবে চয়ন করবেনঃ সিএমএম, ভিএমএম বা একটি সমন্বিত ওয়ার্কফ্লো নির্বাচন করুন

14.কেন নির্মাতারা সিএমএম এবং দৃষ্টি পরিমাপ মেশিন উভয়ই একসাথে স্থাপন করে

15.ভবিষ্যতের প্রবণতাঃ এআই, অটোমেশন, ইনলাইন ইন্সপেকশন এবং ইন্ডাস্ট্রি ৪.০ মেট্রোলজি

16.ইউনিমেট্রো ইন্টিগ্রেটেড সিএমএম ও ভিশন পরিমাপ সমাধান

17.প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (১৪টি এপিএ-কেন্দ্রিক নিবন্ধ)

18.চূড়ান্ত চিন্তা এবং বিনামূল্যে ডাউনলোডযোগ্য রিসোর্স CTA

1. পরিচিতি: আধুনিক উৎপাদন চাহিদার সাথে মেট্রোলজি সরঞ্জামগুলির মিল

একটি সমন্বয় পরিমাপ মেশিন (সিএমএম) এবং একটি দৃষ্টি পরিমাপ মেশিন (ভিএমএম, যা ভিডিও পরিমাপ মেশিন নামেও পরিচিত) এর মধ্যে পছন্দ কখনই একটি সরলীকৃত "ভাল বা খারাপ" তুলনা নয়।আধুনিক শিল্প পরিমাপশাস্ত্রে, সরঞ্জাম নির্বাচন একটি অত্যন্ত কাস্টমাইজড সিদ্ধান্ত, সঠিক অংশ জ্যামিতি, সহনশীলতা কঠোরতা, উত্পাদন থ্রুপুট, উপাদান বৈশিষ্ট্য, কর্মশালার পরিবেশগত অবস্থার দ্বারা নির্ধারিত হয়,এবং গ্লোবাল কোয়ালিটি কনফারেন্স ম্যান্ডেট.

অটোমোবাইল, এয়ারস্পেস, যথার্থ ছাঁচনির্মাণ, চিকিৎসা সরঞ্জাম উৎপাদন, পিসিবি এবং মাইক্রো ইলেকট্রনিক্সের নির্মাতারা,এবং উচ্চ নির্ভুলতা স্ট্যাম্পিং শিল্প রুটিন উত্পাদন লাইন আপগ্রেড সময় এই দুটি প্রভাবশালী মাত্রিক পরিদর্শন সিস্টেম মূল্যায়ন, গুণমান সিস্টেম অপ্টিমাইজেশান, এবং নতুন পণ্য বৈধতা চক্র হিসাবে উপাদান ক্ষুদ্রায়ন ত্বরান্বিত এবং আইএসও / ASME বিশ্ব মানের মান ক্রমবর্ধমান কঠোর হয়ে ওঠে,একটি প্রশ্ন বিশ্বব্যাপী মেট্রোলজি সংগ্রহের কৌশলগুলিকে ধারাবাহিকভাবে গাইড করে:সিএমএম বনাম ভিশন পরিমাপ মেশিন কোন সমাধানটি অনন্য পরিদর্শন এবং উত্পাদন লক্ষ্যগুলির সাথে সবচেয়ে ভালভাবে সামঞ্জস্য করে?

আকারের পরিমাপ একটি ধারাবাহিক, নির্ভরযোগ্য উত্পাদন মানের ভিত্তি স্তম্ভ হিসাবে কাজ করে।যোগাযোগ-ভিত্তিক সিএমএম স্নোডিং এবং যোগাযোগহীন অপটিক্যাল ভিএমএম পরিদর্শন সম্পূর্ণ পৃথক শিল্প ব্যথা পয়েন্টগুলিকে সম্বোধন করে, একটি একক সিস্টেম আধুনিক উৎপাদন পরিদর্শন দৃশ্যকল্প পূর্ণ বর্ণালী আবরণ করতে সক্ষম হয় না। মান প্রকৌশলী, সংগ্রহ দল, এবং উত্পাদন পরিচালকদের জন্য,তাদের মূল পার্থক্যের একটি ব্যাপক বোঝার, প্রযুক্তিগত শক্তি, এবং অপারেশনাল সীমাবদ্ধতা সরঞ্জাম ROI সর্বাধিকীকরণ, পরিদর্শন চক্রের সময় কমাতে, এবং সম্পূর্ণরূপে ট্র্যাকযোগ্য, অডিট-প্রস্তুত মান নিয়ন্ত্রণ সিস্টেম নির্মাণের জন্য সমালোচনামূলক।

বিশ্বব্যাপী শিল্প পরিমাপের জন্য একটি চূড়ান্ত এসইও স্তম্ভ পৃষ্ঠা হিসাবে, এই গাইডটি সিএমএম এবং ভিএমএম কাজের নীতি, নির্ভুলতা বেঞ্চমার্ক, স্ট্যান্ডার্ড সম্মতি কাঠামো,বাস্তব বিশ্বের শিল্প অ্যাপ্লিকেশন, মোট মালিকানার খরচ, এবং একটি কার্যকর সিদ্ধান্ত গ্রহণের কাঠামো। ZEISS, Hexagon, Mitutoyo, Keyence, Nikon, এবং OGP থেকে অনুমোদিত সম্পদ প্রতিদ্বন্দ্বিতা করার জন্য ডিজাইন করা,এই নিবন্ধটি শিল্প দলগুলিকে সবচেয়ে খরচ কার্যকর নির্বাচন করতে সক্ষম করে, তাদের নির্দিষ্ট কর্মপ্রবাহের জন্য উচ্চ-কার্যকারিতা পরিমাপ হার্ডওয়্যার।

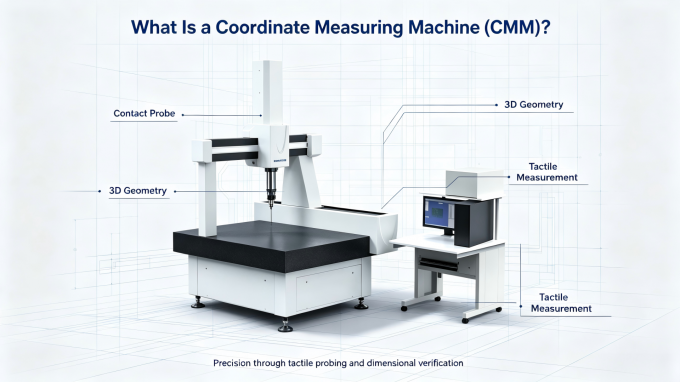

2কোঅর্ডিনেট মেজিং মেশিন (সিএমএম) কি?

একটি সমন্বয় পরিমাপ মেশিন (সিএমএম) হ'ল একটি উচ্চ-নির্ভুলতা 3 ডি যোগাযোগের মেট্রোলজি সিস্টেম যা ওয়ার্কপিসের পৃষ্ঠের সাথে শারীরিক প্রোব যোগাযোগের মাধ্যমে সঠিক এক্স / ওয়াই / জেড স্থানিক সমন্বয় ডেটা ক্যাপচার করার জন্য ডিজাইন করা হয়েছে।লক্ষ্য উপাদান জুড়ে সঠিক সমন্বয় পয়েন্ট হাজার হাজার সংগ্রহ করে, সিস্টেমটি সম্পূর্ণ জ্যামিতিক প্রোফাইল পুনর্নির্মাণ করে এবং মূল CAD মডেলগুলির সাথে মাত্রিক সম্মতি যাচাই করে,জটিল উত্পাদন পরিবেশে ব্যতিক্রমী দীর্ঘমেয়াদী পুনরাবৃত্তিযোগ্যতা এবং পরিমাপের স্থিতিশীলতা সরবরাহ করা.

ব্যাপকভাবে স্বীকৃতউচ্চ নির্ভুলতা 3D পরিদর্শনের জন্য সোনার মান, সিএমএমগুলি বিস্তৃত ভলিউমেট্রিক জ্যামিতিক বৈধতা এবং কঠোর জিডিএন্ডটি (জিওমেট্রিক ডাইমেনশনিং এবং টোলারেন্সিং) যাচাইয়ের জন্য বিশেষভাবে নির্মিত।তারা অত্যন্ত কঠোর সহনশীলতা প্রয়োজনীয়তা দ্বারা নিয়ন্ত্রিত শিল্পের জন্য অপরিহার্য, জটিল কাঠামোগত উপাদান ডিজাইন, এবং কঠোর তৃতীয় পক্ষের মানের অডিট।

প্রাথমিক সিএমএম অ্যাপ্লিকেশন শিল্প ও যন্ত্রাংশ

সিএমএম প্রযুক্তি উচ্চ নির্ভুলতা উত্পাদন খাতগুলিতে আধিপত্য বিস্তার করে যা যাচাইকৃত 3 ডি জ্যামিতিক নির্ভুলতা এবং ট্র্যাকযোগ্য মানের ডেটা দাবি করেঃ

• অটোমোটিভ: মূল পাওয়ার ট্রেন উপাদান, চ্যাসি সমন্বয়, ইঞ্জিন ব্লক এবং কাঠামোগত অটোমোবাইল অংশ

• এয়ারস্পেস: কাঠামোগত কাঠামো, সুনির্দিষ্ট কাস্টমস, জটিল কম্পোজিট উপাদান এবং ফ্লাইট-ক্রিটিক্যাল হার্ডওয়্যার

• যথার্থ যন্ত্রপাতি: কাস্টমাইজড সিএনসি মেশিনযুক্ত শ্যাফ্টস, শিল্প ফিক্সচার, টুলিং প্লেট এবং কাস্টমাইজড যান্ত্রিক উপাদান

• ছাঁচনির্মাণ ও ডাই উত্পাদন: ইনজেকশন ছাঁচ, সুনির্দিষ্ট স্ট্যাম্পিং মুদ্রা এবং কাস্টম শিল্প সরঞ্জাম

• চিকিৎসা সরঞ্জাম: উচ্চ নির্ভুলতার অস্ত্রোপচার ইমপ্লান্ট, অস্থিচিকিত্সা হার্ডওয়্যার এবং নিয়ন্ত্রিত চিকিৎসা কাঠামোগত উপাদান

• শক্তি ও ভারী শিল্প: ভারী শিল্প যন্ত্রপাতি, শক্তি সরঞ্জাম উপাদান এবং কাঠামোগত যান্ত্রিক অংশ

সিএমএম-এর মূল পরিদর্শন ক্ষমতা

উন্নত সিএমএম সফটওয়্যার বিশ্বব্যাপী শিল্প মানগুলির সাথে সামঞ্জস্যপূর্ণ পূর্ণ বর্ণালী মাত্রিক বৈধতা সক্ষম করে, প্রতিটি সমালোচনামূলক জ্যামিতিক পরিমাপের প্রয়োজনীয়তা কভার করেঃ

• সামগ্রিক রৈখিক মাত্রা, বেধ সহনশীলতা এবং স্থানিক বিচ্যুতির সঠিক যাচাইকরণ

• অবস্থান, সমান্তরালতা, লম্বতা, ঘনত্ব, সমতলতা এবং পৃষ্ঠের প্রোফাইলের সহনশীলতা সহ ASME Y14.5 এবং ISO GPS- সমন্বিত GD&T বিশ্লেষণ সম্পূর্ণ করুন

• গভীর গর্ত, অভ্যন্তরীণ গহ্বর, আন্ডারকুট এবং সম্পূর্ণরূপে আবদ্ধ বৈশিষ্ট্যগুলির সঠিক পরিমাপ যা অপটিক্যাল সিস্টেমের অ্যাক্সেসযোগ্য নয়

• কয়েক ডজন পৃথক অংশের বৈশিষ্ট্যগুলির মধ্যে স্থানিক অবস্থান সম্পর্কগুলির ব্যাপক বৈধতা

• ISO 17025 পরীক্ষাগার সার্টিফিকেশন সমর্থনকারী অডিট-প্রস্তুত, সম্পূর্ণরূপে ট্র্যাকযোগ্য পরিমাপ প্রতিবেদন তৈরি করা

আধুনিক শিল্প সিএমএম প্ল্যাটফর্মগুলি স্বয়ংক্রিয় সিএডি মডেল সারিবদ্ধকরণ, স্বয়ংক্রিয় ব্যাচ পরিমাপ ক্রম এবং এন্টারপ্রাইজ কোয়ালিটি ম্যানেজমেন্ট সিস্টেম (কিউএমএস) এর সাথে নির্বিঘ্নে ডেটা সংহতকরণ সমর্থন করে,স্মার্ট ম্যানুফ্যাকচারিং ওয়ার্কফ্লোগুলির জন্য ডিজিটাল মান নিয়ন্ত্রণকে সহজতর করা.

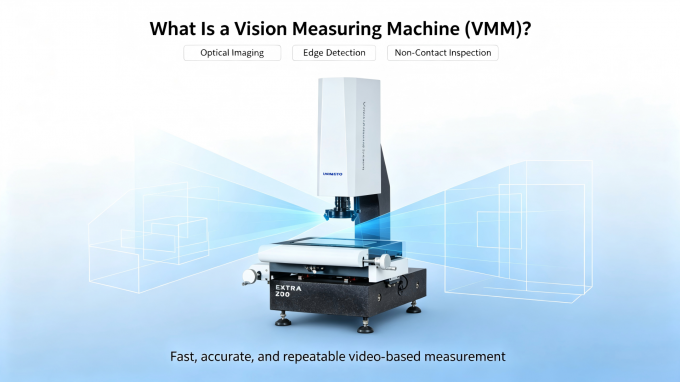

3ভিজন মেজিং মেশিন (ভিএমএম) কি?

ভিজন মেজিং মেশিন (ভিএমএম), যা সর্বজনীনভাবে ভিডিও মেজিং মেশিন বা অপটিক্যাল কোঅর্ডিনেট মেজিং মেশিন নামেও পরিচিত,এটি একটি সম্পূর্ণ অ-স্পর্শযোগ্য যথার্থ পরিদর্শন ব্যবস্থা যা উচ্চ-রেজোলিউশনের শিল্প ক্যামেরা দ্বারা চালিত হয়, উচ্চ নির্ভুলতা টেলিসেন্ট্রিক লেন্স, এবং উন্নত এআই চালিত প্রান্ত সনাক্তকরণ ইমেজ প্রক্রিয়াকরণ অ্যালগরিদম।ভিএমএম সিস্টেমগুলি পরিদর্শন চলাকালীন ওয়ার্কপিসের সাথে শারীরিক যোগাযোগ করে না, সূক্ষ্ম উপাদানগুলির জন্য পৃষ্ঠের স্ক্র্যাচিং, বাঁকানো বা উপাদান বিকৃতির ঝুঁকি সম্পূর্ণরূপে নির্মূল করে।

ভিজন পরিমাপ মেশিনগুলি উচ্চ-ভলিউম ভর উত্পাদন এবং মাইক্রো-কম্পোনেন্ট পরিদর্শন কর্মপ্রবাহের জন্য পছন্দসই সমাধান। তাদের অপটিক্যাল নকশা ক্ষুদ্র, অতি-পাতলা, নরম,নমনীয়, অথবা সহজেই বিকৃত সমতল অংশ √ উপাদান যেখানে CMM মাইক্রো-সোন্ড থেকে শারীরিক যোগাযোগ অনিবার্যভাবে ক্ষতি, মাত্রিক পক্ষপাত, বা উত্পাদন স্ক্র্যাপ কারণ হবে।

প্রাথমিক ভিএমএম অ্যাপ্লিকেশন শিল্প ও যন্ত্রাংশ

ভিএমএম টেকনোলজি হালকা ও সংবেদনশীল শিল্প উপাদানগুলির জন্য মাইক্রো-প্রিসিশন, উচ্চ-থ্রুপুট পরিদর্শনগুলিতে বিশেষজ্ঞঃ

• মাইক্রো ইলেকট্রনিক্স & সেমিকন্ডাক্টর: ক্ষুদ্র চিপ বহনকারী, অর্ধপরিবাহী প্যাকেজিং উপাদান এবং মাইক্রো ইলেকট্রনিক্স সমন্বয়

• পিসিবি ও সার্কিটারি: শক্ত এবং নমনীয় প্রিন্ট সার্কিট বোর্ড, মাইক্রো সোল্ডার প্যাড, এবং অতি সূক্ষ্ম সার্কিট ট্রেস

• যথার্থ স্ট্যাম্পিং: অতি পাতলা ধাতু স্ট্যাম্পিং অংশ, ধাতু ফয়েল, এবং মাইক্রো পাতলা দেয়াল উপাদান

• যথার্থ প্লাস্টিক ও রাবার: নরম সিলিকন, পাতলা প্লাস্টিকের ছাঁচনির্মাণ অংশ এবং নমনীয় যথার্থ উপাদান

• ভোক্তা ইলেকট্রনিক্স: পোষাকযোগ্য ডিভাইস, স্মার্টফোন এবং কমপ্যাক্ট ইলেকট্রনিক সরঞ্জামগুলির জন্য ক্ষুদ্র অভ্যন্তরীণ কাঠামোগত অংশ

•
