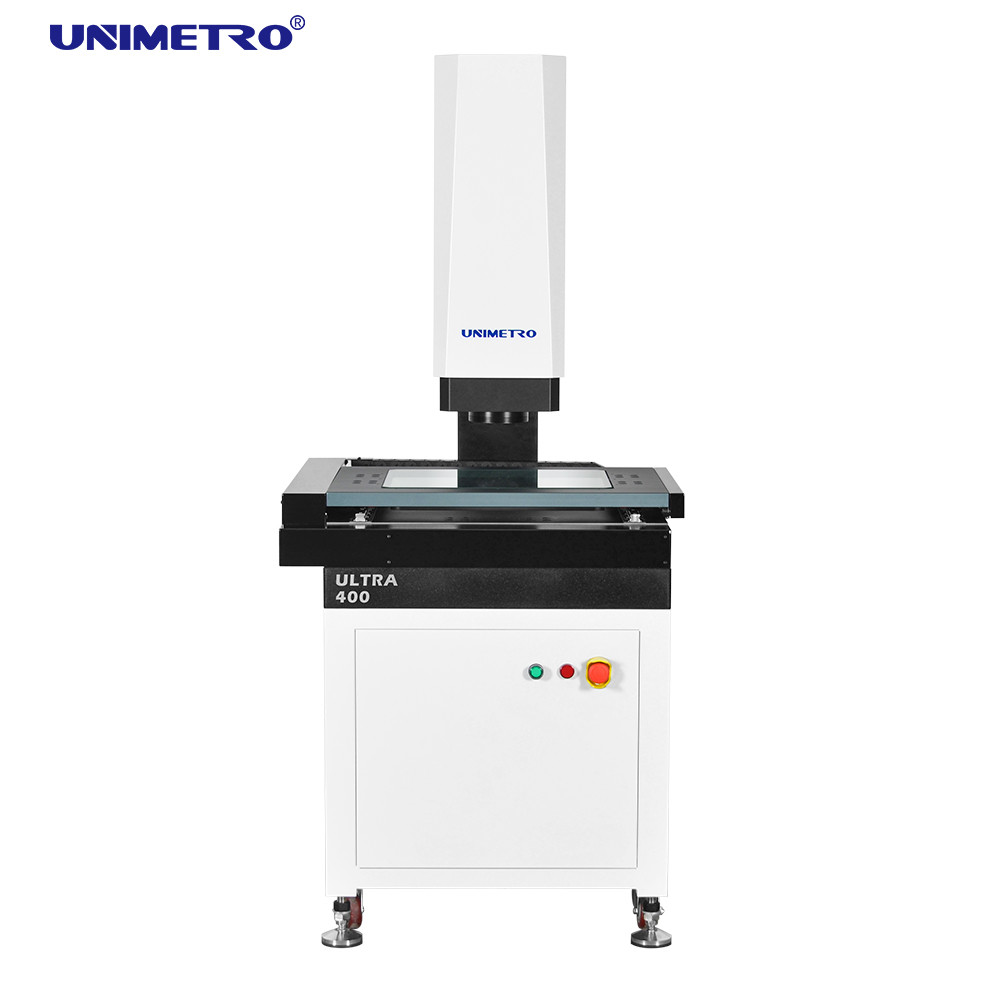

এসপিসি পরিসংখ্যান বিশ্লেষণ সিস্টেম সহ উচ্চ যথার্থ সিএনসি চিত্র পরিমাপ মেশিন / ভিএমএস

বেসিক ইনফরমেশন
Place of Origin: China
পরিচিতিমুলক নাম: UNIMETRO
সাক্ষ্যদান: CE,ISO
মডেল নম্বার: উল্ট্রা
Minimum Order Quantity: 1
মূল্য: Discussible
প্যাকেজিং বিবরণ: কাঠের ক্ষেত্রে
ডেলিভারি সময়: 15 ~ 20 কাজের দিন
Payment Terms: T/T
Supply Ability: 50 per month
বিস্তারিত তথ্য
পণ্যের নাম: ইমেজ মেজারমেন্ট মেশিন মাত্রা: 1750*920*1700 মিমি
দুরত্ব পরিমাপ করা: 400*300*200 মিমি নির্ভুলতা পরিমাপ: 2.5+L/200um
পুনরাবৃত্তিযোগ্যতা: 2.5 লিনিয়ার স্কেল রেজোলিউশন: 0.1um
ড্রাইভিং সিস্টেম: সিএনসি নিয়ন্ত্রণ, ক্লোজ-লুপ এসি সার্ভো ড্রাইভিং সিস্টেম, জয়স্টিক, মাউস বা কীবোর্ড নিয়ন্ত্রণ আলোকসজ্জা: প্রোগ্রামেবল 8 বিভাগ LED রিং আলো সমান্তরাল LED কনট্যুর আলো
লক্ষণীয় করা:

লিনিয়ার ডিজিটাল স্কেল

,

অপটিক্যাল লিনিয়ার এনকোডার

,

সিসিডি ক্যামেরা ইমেজ মেজারমেন্ট মেশিন


পণ্যের বর্ণনা

এসপিসি পরিসংখ্যান বিশ্লেষণ সিস্টেম সহ উচ্চ নির্ভুলতা সিএনসি ইমেজ মেজারমেন্ট মেশিন / ভিএমএস

ULTRA সিরিজের ইমেজ মেজারমেন্ট মেশিন হল একটি ক্যান্টিলিভার উচ্চ নির্ভুলতা সম্পূর্ণ স্বয়ংক্রিয় দৃষ্টি পরিমাপের মেশিন যা 3 অক্ষের স্বয়ংক্রিয় মোটরচালিত নিয়ন্ত্রণের সাথে GD&T পরিমাপের জন্য তৈরি করা হয়েছে।এটি স্বয়ংক্রিয় ফোকাসিং, স্বয়ংক্রিয় আলো নিয়ন্ত্রণ, এবং হার্ডওয়্যার এবং সফ্টওয়্যার কনফিগারেশনের স্বয়ংক্রিয় চলাচলের সাথে সজ্জিত যাতে রৈখিক এবং জ্যামিতিক মাত্রাগুলি দ্রুত এবং সঠিকভাবে পরিমাপ করা যায়।





বৈশিষ্ট্য

◆ গুণগত বিবরণ নিয়ন্ত্রণ

Ø গ্রানাইট বেস এবং কলাম, চমৎকার স্থায়িত্ব;

Ø অ্যালুমিনিয়াম কাজের পর্যায়, গতি নিয়ন্ত্রণ দ্রুত প্রতিক্রিয়াশীল এবং নমনীয় করুন;

Ø হার্ড অক্সিডেশন পৃষ্ঠ প্রক্রিয়াকরণ বিরোধী স্ক্র্যাচ সঙ্গে কাজ পর্যায়;

Ø যথার্থ রৈখিক গাইড, নাকাল বল স্ক্রু এবং এসি সার্ভো মোটর ইত্যাদি সহ স্ট্যান্ডার্ড, গতি সিস্টেমের নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করতে;

Ø ইন্টিগ্রেটেড কন্ট্রোল সিস্টেম, গতি নিয়ন্ত্রণের সাথে এমবেড করা, এবং আলোকসজ্জা এবং রৈখিক স্কেল রিডিং হিসাবে সমস্ত সংকেত নিয়ন্ত্রণ, মেশিনের কার্যকারিতা অত্যন্ত স্থিতিশীল নিশ্চিত করে।



◆ উচ্চ কর্মক্ষমতা কনফিগারেশন

Ø XYZ তিন অক্ষ CNC স্বয়ংক্রিয় নিয়ন্ত্রণ এবং সঠিক অবস্থান;
Ø 0.1 um উচ্চ নির্ভুল কাচের রৈখিক স্কেল সিস্টেমের অবস্থান নির্ভুলতা এবং পরিমাপের নির্ভুলতা নিশ্চিত করতে;
Ø GIGA উচ্চ রেজোলিউশন রঙিন ক্যামেরা পরিষ্কার পর্যবেক্ষণ এবং সঠিক পরিমাপের প্রয়োজন মেটাতে;
Ø 6.5x উচ্চ-রেজোলিউশন ক্লিক জুম লেন্স, সঠিক দ্বিগুণ এবং এক বার পিক্সেল সংশোধন প্রয়োজন;
Ø প্রোগ্রামেবল সারফেস 5-রিং 8-ডিভিশন LED কোল্ড ইলুমিনেশন এবং কনট্যুর LED সমান্তরাল আলোকসজ্জা এবং বিল্ট-ইন ইন্টেলিজেন্ট লাইট অ্যাডজাস্টমেন্ট সহ, এটি স্বয়ংক্রিয়ভাবে 8-বিভাগে উজ্জ্বলতা নিয়ন্ত্রণ করতে পারে এবং 256 স্তরের উজ্জ্বলতা সামঞ্জস্য বুদ্ধিমানের সাথে উপলব্ধি করতে পারে।



◆ নমনীয় প্রসারণযোগ্যতা

Ø একাধিক ধরণের নন-কন্টাক্ট সেন্সর এবং দ্রুত ফিক্সচারিং সিস্টেম বিকল্পের জন্য, যা বিভিন্ন গ্রাহকদের কাছ থেকে বিভিন্ন পরিমাপের প্রয়োজনীয়তা পূরণ করতে পারে
ØMavable রঙের LED রিং লাইট ULTRA সিরিজের জন্য উপলব্ধ, যা সিরিজটিকে আরও নমনীয় এবং শক্তিশালী করে তোলে বিভিন্ন অংশে বিভিন্ন ধরণের উপকরণ বা আকারের সাথে, আরও শক্তিশালী পরিমাপের অ্যাপ্লিকেশন দেয়।
Ø আলট্রা সিরিজের নমনীয় প্রসারণের জন্য ধন্যবাদ, এটি টাচ প্রোব, নন-কন্টাক্ট মেজারিং সেন্সর এবং রোবট আর্মের সাথে সামঞ্জস্যপূর্ণ, পরিমাপের দক্ষতা অত্যন্ত বৃদ্ধি করে।



ফাংশন ভূমিকা

চমৎকার বস্তু-ভিত্তিক সফ্টওয়্যার আর্কিটেকচার ডিজাইন স্থিতিশীল এবং নির্ভরযোগ্য সফ্টওয়্যার নিশ্চিত করে।
পেশাদার SPC পরিসংখ্যান বিশ্লেষণ সফ্টওয়্যারটি পরীক্ষা এবং প্রচার সফ্টওয়্যারের সাথে নির্বিঘ্নে সংযুক্ত থাকে এবং ডেটা স্বয়ংক্রিয়ভাবে SPC সফ্টওয়্যার ডাটাবেসে ম্যানুয়াল অপারেশন ছাড়াই স্থানান্তরিত হয়।
পরিমাপের নির্ভুলতা নিশ্চিত করার জন্য ছায়া এবং ইমেজিং সময়কালের সাথে প্রান্তটিকে সঠিকভাবে উপলব্ধি করতে সুপার এজ সার্চিং অ্যালগরিদম গৃহীত হয়।

উপাদান প্রকারের উপর ভিত্তি করে, এটি বিভিন্ন উপাদান নির্মাণ ফাংশন প্রদান করে যেমন অনুবাদ, ঘূর্ণন, নিষ্কাশন, সংমিশ্রণ, সমান্তরাল, উল্লম্ব, মিরর ইমেজ, প্রতিসাম্য, ছেদ, স্পর্শক ইত্যাদি।
পরিমাপ ডেটা স্বয়ংক্রিয়ভাবে TXT.WORD.EXCEL এবং পেশাদার SPC সফ্টওয়্যার ডেটাবেসে রপ্তানি করা যেতে পারে, তৃতীয় পক্ষের সফ্টওয়্যার রূপান্তর এবং মানুষের হস্তক্ষেপ ছাড়াই৷
সফ্টওয়্যারটি "বন্টন" এবং "পুনরুদ্ধার" এর পরিমাপ মোড প্রবর্তন করে, যা অপারেশনটিকে সহজ এবং দ্রুত করে তোলে।

সফ্টওয়্যারটি জাতীয় ভাষা সমর্থন করে, ভাষা প্যাক ইনস্টল করার এবং সফ্টওয়্যার পরিবর্তন করার দরকার নেই, তাই এটি স্থানীয়করণ করা সহজ।
একই ধরনের সফ্টওয়্যার আমাদের গ্রাহকদের উদ্বেগ সমাধানের জন্য বিনামূল্যে আপগ্রেড করা হবে।



পরামিতি

মডেল

আল্ট্রা 300

আল্ট্রা 400

আল্ট্রা 500

আল্ট্রা 600

X/Y-অক্ষ ভ্রমণ(মিমি)

300x200

400x300

500x400

600x500

জেড-অক্ষ ভ্রমণ

200 মিমি (গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী উত্থাপিত হতে পারে)

X/Y/Z-3 অক্ষ লিনিয়ার স্কেল

গ্লাস লিনিয়ার স্কেল রেজোলিউশন: 0.1um

গাইডেন্স মোড

যথার্থ রৈখিক গাইড, ডাবল-ট্র্যাক ডবল স্লাইডার গাইড।

অপারেশন মোড

জয়স্টিক কন্ট্রোলার, মাউস অপারেশন, স্বয়ংক্রিয় সনাক্তকরণ প্রোগ্রাম।

সঠিকতা

XYZ-অক্ষ:≤2.5+L/200um

পুনরাবৃত্তিযোগ্যতা

±2.5um

ভিডিও সিস্টেম

সিসিডি

হাই ডেফিনিশন 1/3" কালার সিসিডি ক্যামেরা

লেন্স

6.5X অবিরত ক্লিক জুম লেন্স;অপটিক্যাল ম্যাগনিফিকেশন: 0.7X-4.5X;ভিডিও ম্যাগনিফিকেশন: 26X~172X(21.5"মনিটর)

আলোকসজ্জা ব্যবস্থা

কনট্যুর

LED সমান্তরাল কনট্যুর আলোকসজ্জা

পৃষ্ঠতল

0~255 স্টেপলেস সামঞ্জস্যযোগ্য 5-রিং 8-বিভাগ LED পৃষ্ঠের আলোকসজ্জা

বিবর্ধন

0.7X~4.5X

পরিমাপ সফ্টওয়্যার

UNIMETRO 2D সম্পূর্ণরূপে স্বয়ংক্রিয় পরিমাপ সফ্টওয়্যার

ধারণ ক্ষমতা

±2.5um

কাজের পরিবেশ

25 কেজি

পাওয়ার সাপ্লাই

তাপমাত্রা 20℃±2℃,আর্দ্রতার সীমা<2℃/hr, আর্দ্রতা 30~80%, কম্পন<0.002g, <15Hz

ডিডাইমেনশন(W*D*H)(মিমি)

220V/50Hz/10A

ডিডাইমেনশন(W*D*H)(মিমি)

1600*780*1700

1750*920*1700

1900x1080x1700

1050*1280*1700

নেট ওজন (কেজি)

380

450

600

800



* এল দৈর্ঘ্য (মিমি) পরিমাপ করছে, জেড-অক্ষের যান্ত্রিক নির্ভুলতা এবং ফোকাস নির্ভুলতা ওয়ার্কপিসের পৃষ্ঠের সাথে সম্পর্কিত।

* ম্যাগনিফিকেশন আনুমানিক মান, এটি মনিটর এবং রেজোলিউশনের মাত্রার সাথে সম্পর্কিত।

* দেখার ক্ষেত্র(মিমি) = (তির্যক*অনুভূমিক*উল্লম্ব)

* 0.5X বা 2X উদ্দেশ্য ঐচ্ছিক উপলব্ধ, এবং চিত্র বড়করণ উপলব্ধি করুন: 13X~86X বা 52X~344X৷
