Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems

বেসিক ইনফরমেশন
Place of Origin: China
পরিচিতিমুলক নাম: UNIMETRO
Model Number: HE
Minimum Order Quantity: 1
মূল্য: Discussible
Packaging Details: Wood case
Delivery Time: 30 work days
Payment Terms: T/T
Supply Ability: 1 per month
বিস্তারিত তথ্য
Z অক্ষ ভ্রমণ: 150 মিমি উদ্দেশ্য লেন্স: ম্যানুয়াল আটকানো জুম লেন্স / অটোজুম লেন্স 0.7-4.5X / বিকল্পের জন্য Navitar লেন্স
বিবর্ধন: 33-195X দৃষ্টি ক্ষেত্র: 8.1-1.3
পরিমাপ রেজল্যুশন: ঐচ্ছিক জন্য 1um / 0.5um / 0.25um / 0.1um পরিমাপ সফ্টওয়্যার: যুক্তিযুক্ত Vue 3D যৌগিক পরিমাপ সফ্টওয়্যার
আলোকসজ্জা: সারফেস লাইটের জন্য প্রোগ্রামেবল 8 সেকশন রিং এলইডি, বিকল্পের জন্য 40টি সেকশন রিং এলইডি, এলইডি প্যারাল
লক্ষণীয় করা:

দৃষ্টি পরিমাপ সিস্টেম

,

দৃষ্টি পরিমাপ সিস্টেম

,

বড় আকারের দৃষ্টি পরিমাপ মেশিন


পণ্যের বর্ণনা

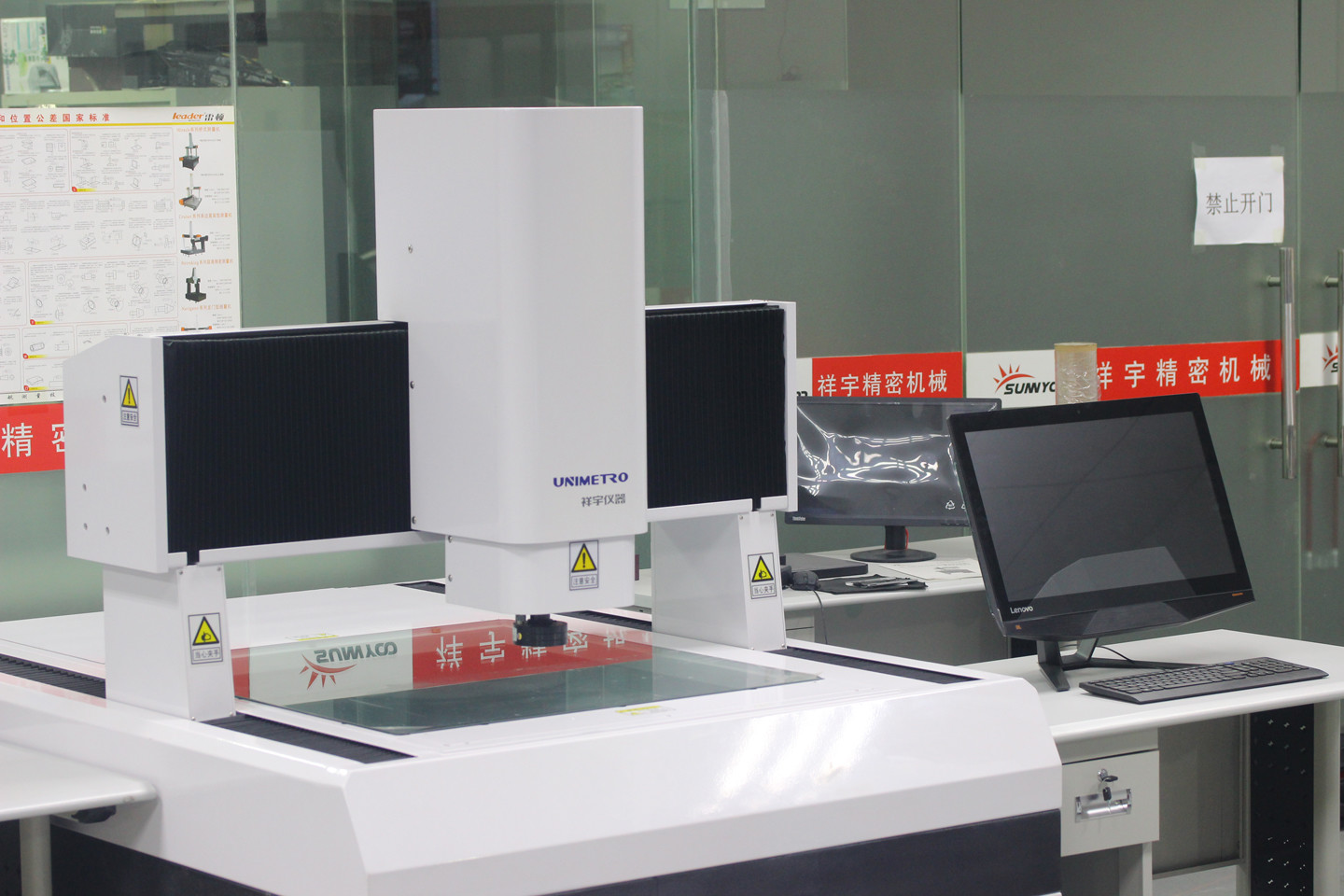

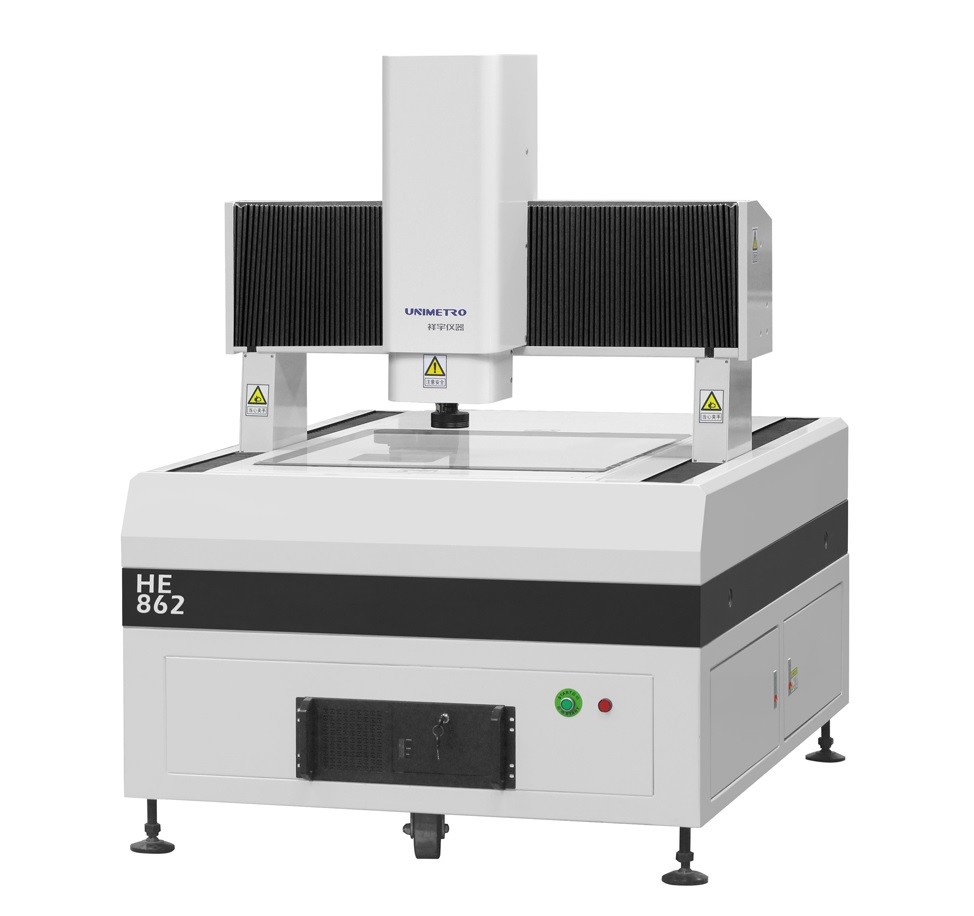

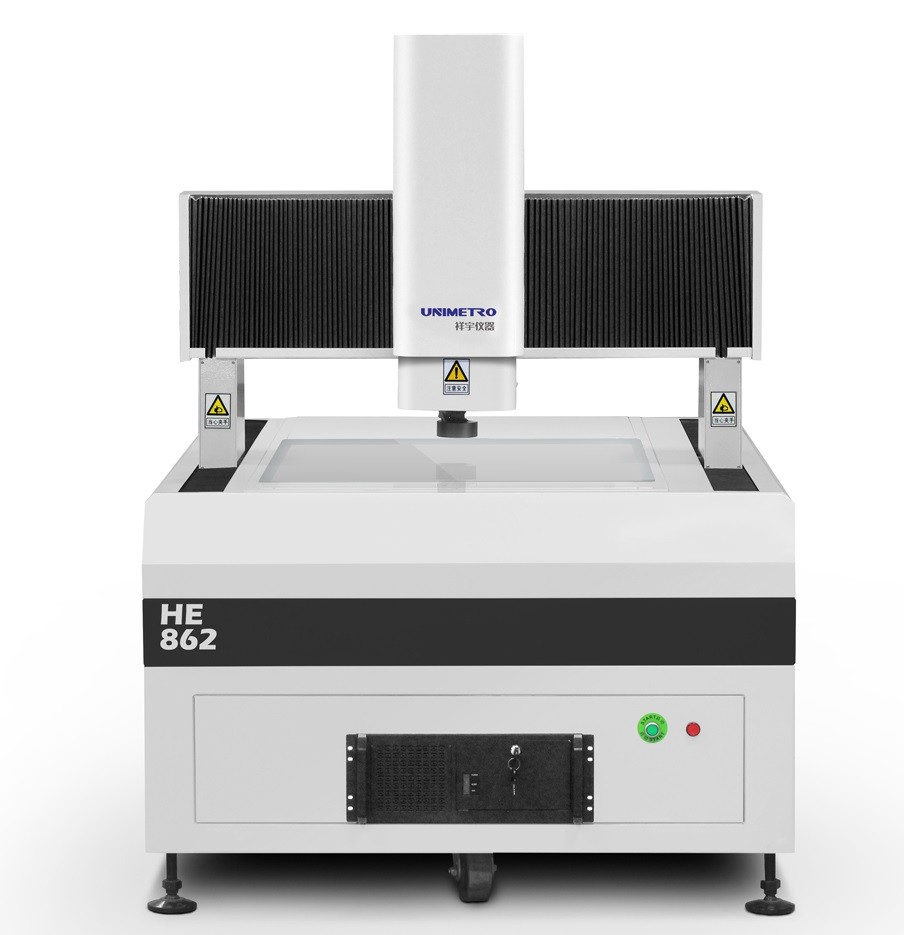

HE সিরিজ গ্যান্ট্রি টাইপ CNC স্বয়ংক্রিয় দৃষ্টি পরিমাপ মেশিন





পণ্য বর্ণনা



HE সিরিজের উচ্চ নির্ভুলতা গ্যান্ট্রি টাইপ ভিশন পরিমাপ মেশিনটি উচ্চ নির্ভুলতা এবং উচ্চ দক্ষতাকে একত্রিত করে, বিভিন্ন ধরণের অংশের জ্যামিতিক উপাদানগুলির জন্য উচ্চ গতির পরিমাপের প্রস্তাব দেয়।পিসিবি, তামা পরিহিত ল্যামিনেট, বড় চশমা, এলসিডি মডিউল এবং নিরোধক উপকরণ ইত্যাদি বিভিন্ন শিল্প এবং পণ্যগুলিতে HE সিরিজ ব্যাপকভাবে ব্যবহৃত হয়।



HE সিরিজের ডিজাইনিং প্রক্রিয়ায় সসীম উপাদান বিশ্লেষণ চালু করা হয়, উচ্চ দৃঢ়তা এবং সঠিক যান্ত্রিক কাঠামো নিশ্চিত করে।মেশিন বেস বন্ধ ফ্রেম চলমান সেতু টাইপ কাঠামো ব্যবহার করছে, যা সহজ এবং উচ্চ লোডিং ক্ষমতা এবং সর্বোত্তম গতি কর্মক্ষমতা প্রদান করে।



000 গ্রেড গ্রানাইট মেশিন বেস, উচ্চ অনমনীয়তা, জারা প্রতিরোধের এবং উচ্চ স্থায়িত্ব প্রদান করে।



কাজের পর্যায়টি একাধিক পণ্য ফিক্সচারিং সমাধান প্রিসেট করতে সক্ষম, এছাড়াও একাধিক লেন্স সমন্বয় বিকল্পের জন্য, বিভিন্ন গ্রাহকদের কাছ থেকে বিভিন্ন পরিমাপের প্রয়োজনীয়তা পূরণ করে।



সম্পূর্ণ বন্ধ লুপ গতি নিয়ন্ত্রণ ব্যবস্থা সর্বোত্তম আন্দোলন এবং অবস্থান কর্মক্ষমতা নিশ্চিত করে।



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 0



সীমিত উপাদান বিশ্লেষণ এবং 000 গ্রেড গ্রানাইট সহ, আমরা সবচেয়ে যুক্তিসঙ্গত এবং অপ্টিমাইজ করা মেশিন ফ্রেম ডিজাইন পাই, যা উচ্চ দৃঢ়তা এবং নির্ভরযোগ্যতা নিশ্চিত করে।



HE সিরিজের উচ্চ দক্ষতার বড় আকারের দৃষ্টি পরিমাপ মেশিনটি UWC মোশন কন্ট্রোলার এবং উচ্চ টর্ক মোটর ব্যবহার করছে, উচ্চ কর্মক্ষমতা মোশন কন্ট্রোল প্রদান করে, উচ্চ ত্বরণ এবং দ্রুত লোকেটিং পরিমাপ প্রক্রিয়ায় উচ্চ দক্ষতা প্রদান করে।



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 1

UWC বড় আকারের দৃষ্টি পরিমাপ মেশিন সমাধান প্যাকেজ, বিকল্পের জন্য প্যানাসনিক মোটর



মেশিনের ফ্রেমটি চলন্ত গ্যান্ট্রি কাঠামোর সাথে রয়েছে যা উচ্চতর লোডিং এবং আরও ভাল নড়াচড়া কর্মক্ষমতা সহ একটি সহজ, স্মার্ট কাঠামো নিশ্চিত করে।

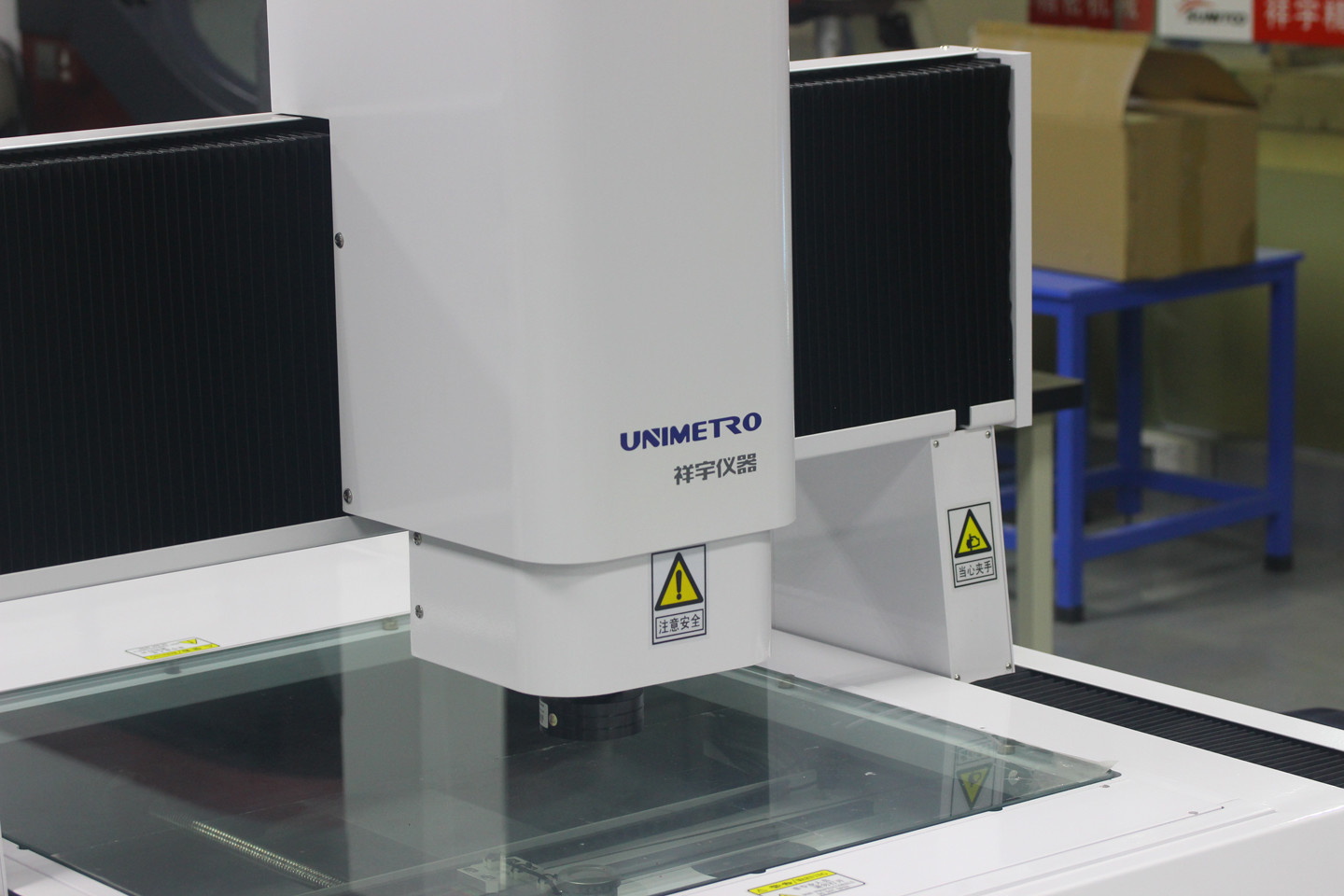

বিস্তারিত ছবি



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 2 Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 3



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 4 Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 5

X/Y অক্ষ সঠিক লাইনার গাইড উপায় ব্যবহার করে, Z অক্ষ মূল জার্মান ঘর্ষণ চালিত গ্রুপের সাথে উচ্চ কর্মক্ষমতা ক্রস রেল ব্যবহার করে।



Renishaw রৈখিক দাঁড়িপাল্লা অন্তর্ভুক্ত, উচ্চ নির্ভুলতা, স্থায়িত্ব এবং দীর্ঘ জীবন চক্র সঙ্গে.



ব্যবহারকারীদের প্রয়োজনীয়তা অনুসারে কাজের পর্যায়টি একাধিক ধরণের পণ্যের ফিক্সচারের সাথে প্রিসেট করতে সক্ষম, এছাড়াও একাধিক লেন্স এবং ক্যামেরা সমন্বয় বিকল্প উপলব্ধ, ব্যবহারকারীদের আরও নমনীয়তা দেয়।

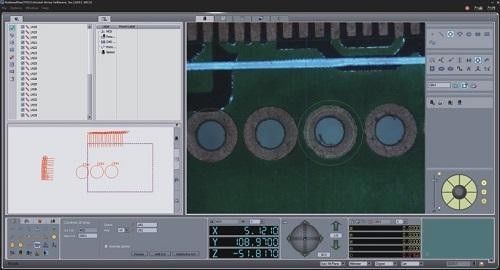

শক্তিশালী Rational-Vue সফ্টওয়্যার ব্যবহারকারীরা সহজেই জটিল পরিমাপ প্রোগ্রামগুলি অর্জন করতে পারে।ব্যাপক উৎপাদনে HE সিরিজের দৃষ্টি পরিমাপ মেশিন একটি শক্তিশালী পরিমাপ যন্ত্র হতে পারে।



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 6











পরামিতি



মডেল

এইচই 652

HE862

HE1080

HE1210

HE1512

HE1812

X,Y ভ্রমণ (মিমি)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

জেড-অক্ষ ভ্রমণ(মিমি)

200 (গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী উত্থাপিত হতে পারে)

ধারণ ক্ষমতা

প্রায়.35 কেজি

মাত্রা (মিমি)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

ওজন (কেজি)

1500

1800

2900

3200

4400

4800

রেজোলিউশন

0.5μm (বিকল্পের জন্য 0.1um)

ক্যামেরা

2M HD GIGA ডিজিটাল ক্যামেরা

উত্তল দর্পণ

পেশাদার অটো জুম লেন্স জুম লেন্স বড়করণ: 1~10X

ভিডিও ম্যাগনিফিকেশন

18~195X (নির্বাচিত ক্যামেরার বিভিন্ন মডেল অনুসারে, এর বিবর্ধন পরিবর্তিত হবে; প্রকৃত বিবর্ধন পরিমাপ করা ডেটা সাপেক্ষে)

FOV

8.1 ~ 1.3 মিমি (ক্যামেরা এবং লেন্সের বিভিন্ন ম্যাচিং স্কিম অনুযায়ী, দৃশ্যের ক্ষেত্রটি সেই অনুযায়ী পরিবর্তিত হবে, এবং দৃশ্যের প্রকৃত ক্ষেত্রটি পরিমাপ করা ডেটা সাপেক্ষে)

সঠিকতা*

≤ (3+L/200)μm

আলোকসজ্জা

প্রোগ্রামেবল 5-রিং 8 বিভাগ LED পৃষ্ঠের আলোকসজ্জা (40 বিভাগ রিং লাইট, কো-অক্ষীয় আলো, বিকল্পের জন্য চলমান মাল্টি কালার রিং লাইট)










ঐচ্ছিক সমাধান



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 7 Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 8



আলোকসজ্জা:
লেন্স:
স্পর্শ অনুসন্ধান:
লেজার সেন্সর
4/8/40 বিভাগ LEDসারফেস রিং লাইট
48 বিভাগ 4 রং LED রিং লাইট
চলমান 4 রঙের LED রিং লাইট
ম্যানুয়াল ডেন্টেড জুম লেন্স
অটো জুম লেন্স
সহ-অক্ষীয় আলো সহ ম্যানুয়াল ডেন্টেড জুম লেন্স
সহ-অক্ষীয় আলো সহ অটো জুম লেন্স
Renishaw MCP কিট
পরিমাপের ত্রুটি<=0.75µm
Renishaw PH6+TP20
পরিমাপের ত্রুটি<=0.35µm
KEYENCE নট-কন্টাক্ট লেজার সেন্সর
সাদা আলো পরিমাপ সেন্সর
