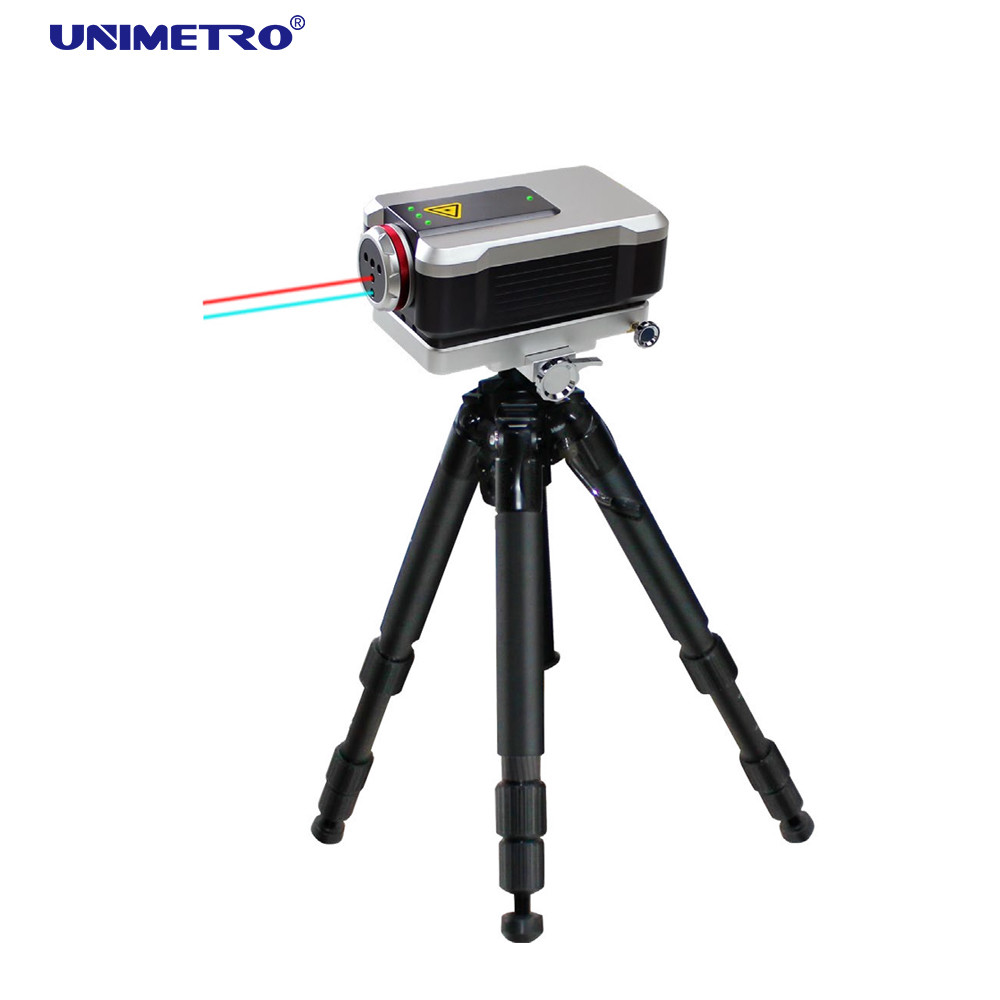

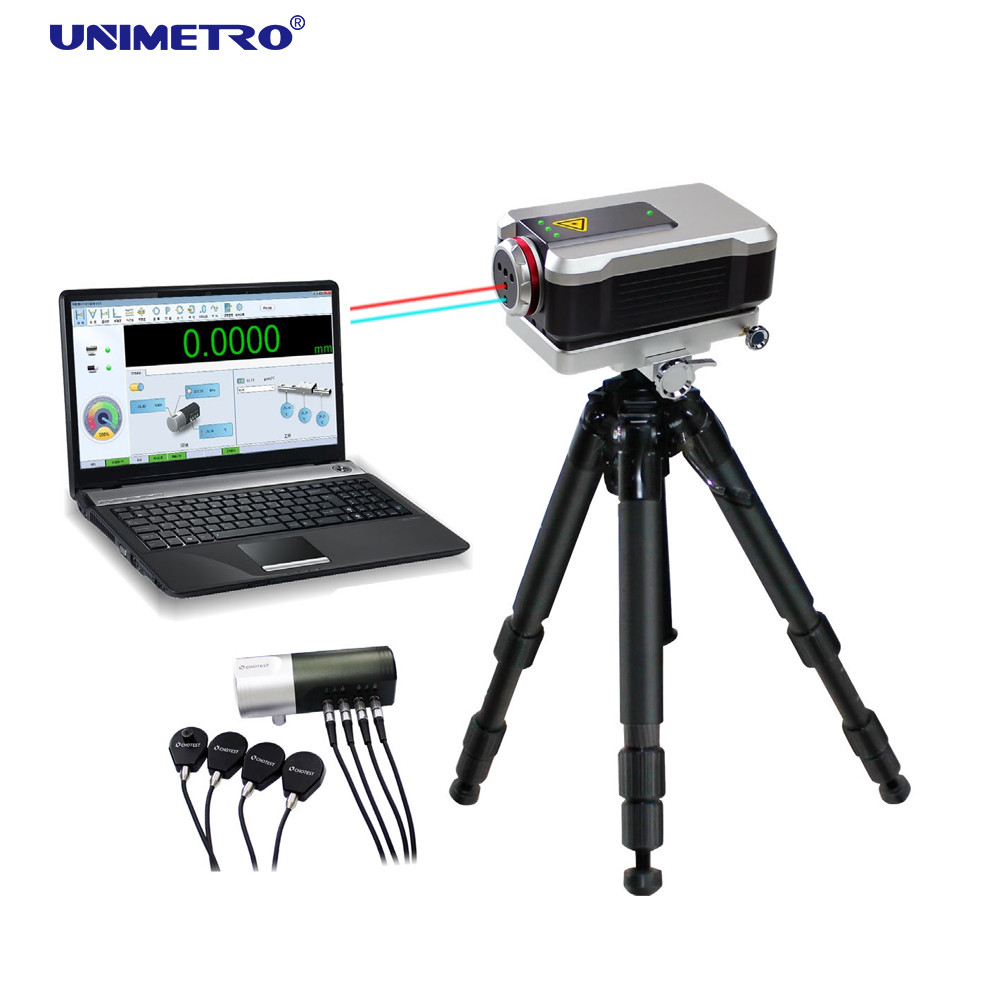

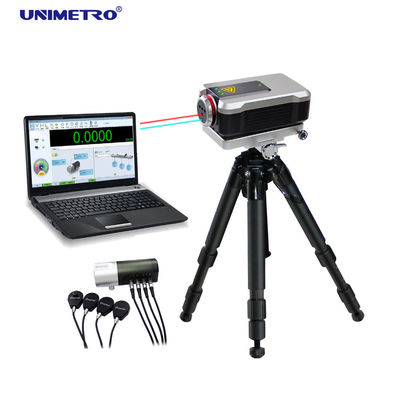

0.05ppm লেজার ইন্টারফেরোমিটার মেজারমেন্ট সিস্টেম 1nm রেজোলিউশন

বেসিক ইনফরমেশন
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: UNIMETRO/CHOTEST
সাক্ষ্যদান: CE
মডেল নম্বার: SJ6000
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: Discussible
প্যাকেজিং বিবরণ: কাগজ বাক্স
পরিশোধের শর্ত: টি/টি
যোগানের ক্ষমতা: 100 সেট মাস
বিস্তারিত তথ্য
পণ্যের নাম: SJ6000 লেজার ইন্টারফেরোমিটার মেজারমেন্ট সিস্টেম রৈখিক পরিমাপ পরিসীমা: 0~80m
রেজোলিউশন: 1nm লেজার ফ্রিকোয়েন্সি নির্ভুলতা: 0.05 পিপিএম
অপারেটিং তাপমাত্রা:: (0-40)℃ গতিশীল ক্যাপচার হার:: 50Khz
লক্ষণীয় করা:

0.05ppm লেজার ইন্টারফেরোমিটার মেজারমেন্ট সিস্টেম

,

1nm লেজার ইন্টারফেরোমিটার মেজারমেন্ট সিস্টেম

,

1nm ডিসপ্লেসমেন্ট মেজারিং ইন্টারফেরোমিটার


পণ্যের বর্ণনা



বর্ণনা

লেজার ইন্টারফেরোমিটার আলোর তরঙ্গদৈর্ঘ্যকে মাপকাঠি হিসাবে প্রয়োগ করে একটি উচ্চ নির্ভুলতা, উচ্চ সংবেদনশীল পরিমাপ পদ্ধতি হিসাবে স্বীকৃত এবং উচ্চ-প্রান্তের উত্পাদন ডোমেনে ব্যাপকভাবে ব্যবহৃত হয়।SJ6000 লেজার ইন্টারফেরোমিটার উচ্চ-ফ্রিকোয়েন্সি হিলিয়াম-নিয়ন লেজার জেনারেটর একটি USA সরবরাহকারীর থেকে জোর দেয়, উচ্চ-নির্ভুল পরিবেশগত ক্ষতিপূরণ মডিউল, উচ্চ-নির্ভুল লেজার হস্তক্ষেপ সংকেত প্রক্রিয়াকরণ সিস্টেম, উচ্চ-কর্মক্ষমতা কম্পিউটার নিয়ন্ত্রণ ব্যবস্থা।লেজার ডুয়াল-লংগিটুডিনাল মোড এবং জ্যামিতিক পরামিতি হস্তক্ষেপ অপটিক্যাল পাথ ডিজাইনের তাপীয় ফ্রিকোয়েন্সি স্থিতিশীলকরণ প্রযুক্তি ব্যবহার করে, SJ6000 দীর্ঘমেয়াদী স্থিতিশীল এবং উচ্চ-নির্ভুলতা (0.05ppm) লেজার দ্রুত আউটপুট করতে পারে (প্রায় 6 মিনিট) যার শক্তিশালী হস্তক্ষেপ বিরোধী কর্মক্ষমতা রয়েছে। .বিভিন্ন প্রিজম মডিউল সহ, এটি রৈখিকতা, কোণ, সোজাতা, সমতলতা এবং লম্বতা পরিমাপ করতে পারে, উপরন্তু এটি গতিশীল বৈশিষ্ট্যগুলি বিশ্লেষণ করতে পারে।SJ6000 এর অনেক সুবিধা রয়েছে, যেমন উচ্চ নির্ভুলতা, উচ্চ গতি, উচ্চ রেজোলিউশন, দীর্ঘ পরিসীমা।

ফাংশন

1. পরিমাপের উচ্চ নির্ভুলতা: রেজোলিউশনটি লেজার ইন্টারফেরোমেট্রির প্রযুক্তির উপর ভিত্তি করে ন্যানোস্কেল পর্যন্ত; উচ্চ-নির্ভুল পরিবেশগত ক্ষতিপূরণ ইউনিট সহ, পরিবেষ্টিত তাপমাত্রা, চাপ, আর্দ্রতা এবং উপাদানের তাপমাত্রা থেকে ফলাফল পরিমাপের প্রভাবগুলি বাদ দেওয়া হয়; এটি দীর্ঘ- নিশ্চিত করতে পারে লেজার থার্মাল ফ্রিকোয়েন্সি স্ট্যাবিলাইজেশন কন্ট্রোল সিস্টেম ব্যবহার করে লেজারের টার্ম ফ্রিকোয়েন্সি স্থিতিশীলতা; হোস্ট থেকে ইন্টারফেরোস্কোপ আলাদা করার নকশা ইন্টারফেরোস্কোপের তাপ বিকৃতি এড়ায়, যা হস্তক্ষেপ অপটিক্যাল পাথের স্থায়িত্ব নিশ্চিত করে।
2. এটি রৈখিকতা, কোণ, সরলতা, ঋজুতা এবং অন্যান্য জ্যামিতিক পরামিতিগুলি পরিমাপ করতে পারে; এটি সিএনসি মেশিন টুলের জন্য গাইড রেলের রৈখিক অবস্থান নির্ভুলতা এবং বারবার অবস্থান নির্ভুলতা পরিমাপ করতে পারে, পরিমাপ করার মেশিন এবং অন্যান্য নির্ভুল গতি সরঞ্জামগুলির সমন্বয় করতে পারে; এটি পিচ পরিমাপ করতে পারে কোণ, সুইং অ্যাঙ্গেল, ঋজুতা এবং গাইড রেলের সোজাতা, উপরন্তু এটি মেশিন টুলের ঘূর্ণমান অক্ষকে ক্রমাঙ্কন করতে পারে।
3. ব্যবহারকারীর দ্বারা ক্ষতিপূরণ সেটিংস অনুযায়ী, সিস্টেম স্বয়ংক্রিয়ভাবে মেশিন টুলের ক্রমাঙ্কনের জন্য ত্রুটি ক্ষতিপূরণ টেবিল তৈরি করে।
4. গতিশীল পরিমাপের ফাংশনগুলির সাথে (স্থানচ্যুতি-সময় বক্ররেখা, বেগ-সময় বক্ররেখা), প্রশস্ততা পরিমাপ এবং ফ্রিকোয়েন্সি বিশ্লেষণ, এটি মেশিন টুলের কম্পন পরীক্ষা, বল স্ক্রুর গতিশীল বৈশিষ্ট্য, ড্রাইভ সিস্টেমের প্রতিক্রিয়া বৈশিষ্ট্যগুলি বিশ্লেষণ করতে পারে। , গাইড রেলের গতিশীল বৈশিষ্ট্য এবং তাই।
5. অন্তর্নির্মিত দেশীয় এবং আন্তর্জাতিক মান, যেমন GB, ISO, BS, ANSI, DIN, JIS এবং তাই।সিস্টেম প্রাসঙ্গিক মান অনুযায়ী ডেটা বিশ্লেষণ করে এবং প্রক্রিয়া করে, অবশেষে সংশ্লিষ্ট খোদাই চার্ট এবং ডেটা সহ পরীক্ষার রিপোর্ট তৈরি করে।
6. পরিবেশের তাপমাত্রা, উপাদানের তাপমাত্রা, পরিবেশের আর্দ্রতা এবং বায়ুমণ্ডলীয় চাপের পরামিতিগুলি স্বয়ংক্রিয়ভাবে অর্জন করতে পারে।পরিবেশগত ক্ষতিপূরণ হাত দ্বারা বা সিস্টেম দ্বারা স্বয়ংক্রিয়ভাবে সেট করতে পারেন।
7. রেকর্ড পরিমাপের জন্য কেন্দ্রীভূত ডাটাবেস ব্যবস্থাপনার মাধ্যমে, ব্যবহারকারী বস্তুর ধরন, পরীক্ষা প্রতিষ্ঠান, উত্পাদন নম্বর, পরিদর্শক, জমা দেওয়া প্রতিষ্ঠান, সরঞ্জাম নম্বর, পরিদর্শনের তারিখ এবং কার্যকর তারিখ অনুসারে পরিমাপ রেকর্ডগুলি অনুসন্ধান এবং পরিচালনা করতে পারে; Word এ ডেটা রপ্তানি করতে পারে , এক্সেল, অটোক্যাড (ঐচ্ছিক) ফাইল।
8. ইনস্টল করা সহজ: মৌলিক ওজন 15 কেজি, সুবিধাজনক এবং বহনযোগ্য।

পরামিতি

সিস্টেম পরামিতি

পরিবেশগত সেন্সর

1. পরিমাপ পদ্ধতি: একক ফ্রিকোয়েন্সি

1. বায়ুমণ্ডলীয় তাপমাত্রা সেন্সর: ±0.1℃ (0-40)℃, রেজোলিউশন: 0.01℃

2. লেজার ফ্রিকোয়েন্সি নির্ভুলতা: 0.05ppm

2. উপাদান তাপমাত্রা সেন্সর: ±0.1℃ (0-40)℃, রেজোলিউশন: 0.01℃

3. ডায়নামিক ক্যাপচার রেট: 50kHz

3. বায়ুমণ্ডলীয় আর্দ্রতা সেন্সর: ±5% (0-95%)

4. ওয়ার্ম আপ সময়: প্রায় 6 মিনিট

4. বায়ুমণ্ডলীয় চাপ সেন্সর: ±0.1kPa (65~115)kPa

5. অপারেটিং তাপমাত্রা: (0-40)℃



6. পরিবেশের তাপমাত্রা: (0-40) ℃, আর্দ্রতা: 0-95%



7. স্টোরেজ তাপমাত্রা: -20℃-70℃



রৈখিক পরিমাপ

কোণ পরিমাপ

1. পরিমাপ পরিসীমা: (0-80) মি

1. অক্ষীয় পরিসর: (0-15) মি

2. পরিমাপের নির্ভুলতা: 0.5ppm (0-40)℃

2. পরিমাপ পরিসীমা: ±10°

3. পরিমাপ রেজোলিউশন: 1nm

3. নির্ভুলতা: ±(0.02%R+0.1+0.24M)″ (R হল মান নির্দেশ করে, একক: ″;M দৈর্ঘ্য মি এ পরিমাপ করা হয়)

4. সর্বোচ্চ পরিমাপ গতি: 4m/s

4. পরিমাপ রেজোলিউশন: 0.1″

সমতলতা পরিমাপ:



1. অক্ষীয় পরিসর: (0-15) মি



2. সমতলতা পরিমাপ পরিসীমা: ±1.5 মিমি



3. নির্ভুলতা: ±(0.2%R+0.02M2) μm (R হল μm-এ মান নির্দেশ করে; M দৈর্ঘ্য m এ পরিমাপ করা হয়)



4. সাবস্ট্রেট আকার: 180 মিমি নিয়মিত, 360 মিমি নিয়মিত



5. পরিমাপ রেজোলিউশন: 0.1μm



সরলতা পরিমাপ:

আইটেম

অক্ষ পরিসীমা

দুরত্ব পরিমাপ করা

সঠিকতা

রেজোলিউশন

সংক্ষিপ্ত সোজাতা

(0.1-4)মি

±3.0 মিমি

±(0.5+0.25%R+0.15M2)μm

0.01μm

দীর্ঘ সরলতা

(1-20)মি

±3.0 মিমি

±(5.0+2.5%R+0.015M2)μm

0.01μm

দ্রষ্টব্য: R μm এর মান নির্দেশ করছে;M কে মিটারে দৈর্ঘ্য পরিমাপ করা হয়

লম্বতা পরিমাপ

আইটেম

অক্ষ পরিসীমা

দুরত্ব পরিমাপ করা

সঠিকতা

রেজোলিউশন

সংক্ষিপ্ত সোজাতা

(0.1-3)মি

±3.0 মিমি

±(2.5+0.25%R+0.8M)μm/m

0.01μm

দীর্ঘ সরলতা

(1-15)মি

±3.0 মিমি

±(2.5+2.5%R+0.08M)μm/m

0.01μm

দ্রষ্টব্য: R μm এর মান নির্দেশ করছে;M কে মিটারে দৈর্ঘ্য পরিমাপ করা হয়
