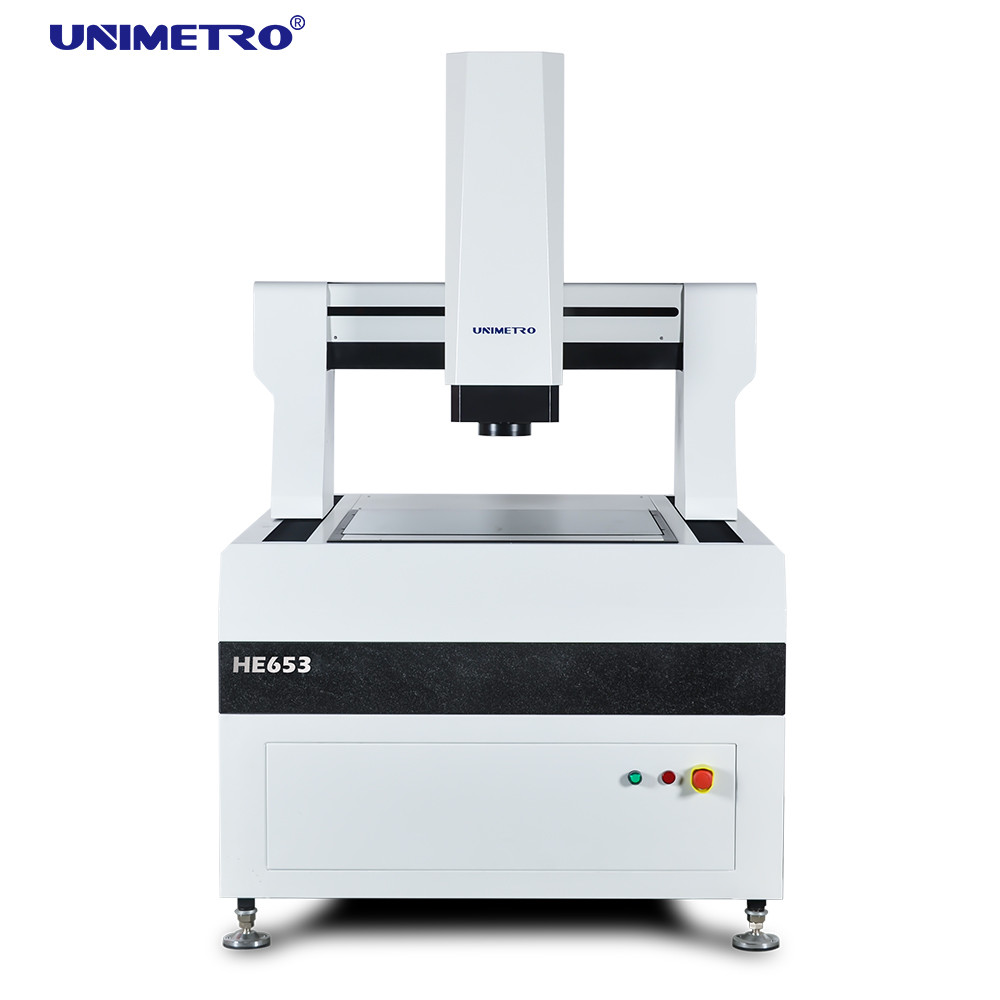

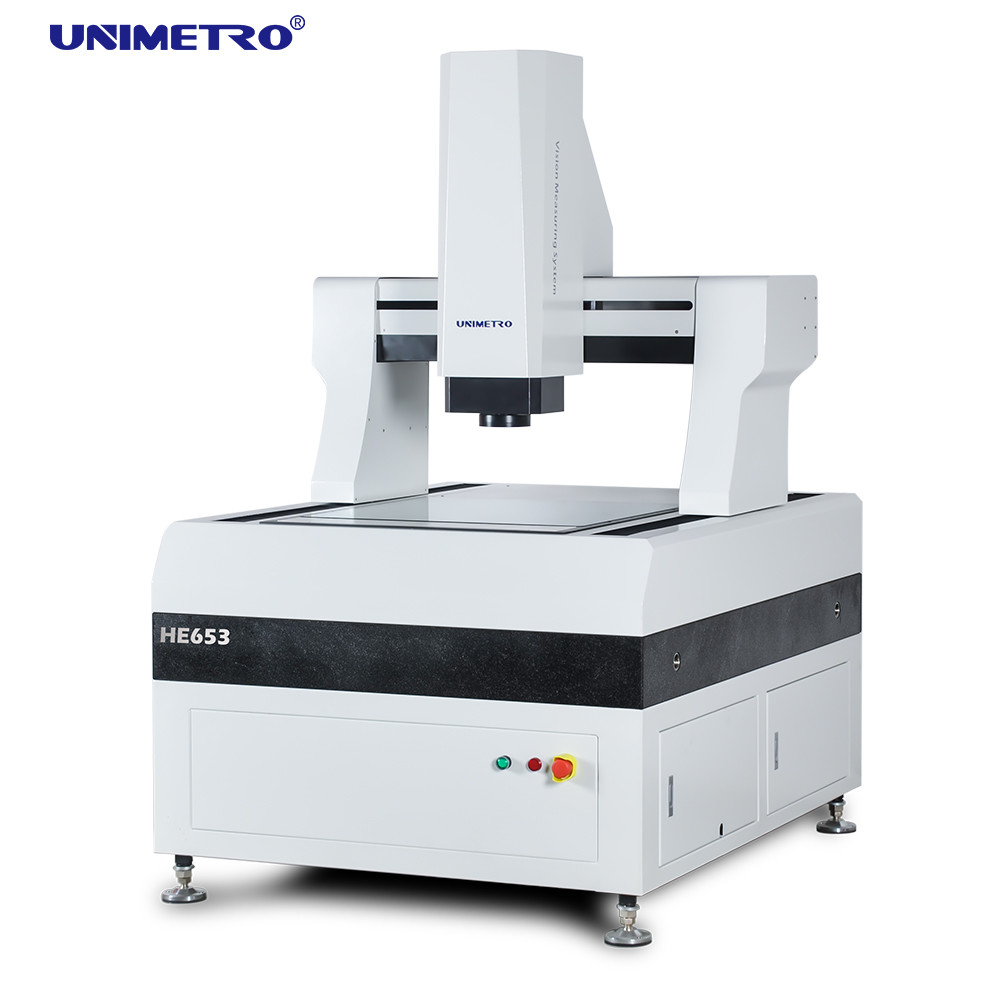

গ্যান্ট্রি টাইপ সিএনসি ভিডিও পরিমাপ মেশিন বড় ওয়ার্কপিস পরীক্ষার জন্য
প্রোডাক্ট ওভারভিউ
এইচই সিরিজের উচ্চ-কার্যকারিতা গ্যান্ট্রি টাইপ স্বয়ংক্রিয় দৃষ্টি পরিমাপ সিস্টেম বিশেষভাবে উচ্চ-নির্ভুলতা এবং বৃহত আকারের পরিমাপের জন্য ডিজাইন করা হয়েছে।এটি পরিমাপ কাজ স্থির রাখা সম্পূর্ণরূপে বন্ধ মোবাইল সেতু গঠন গ্রহণ. এটি বিভিন্ন পণ্যের জ্যামিতিক পরামিতি কার্যকরভাবে সনাক্ত করতে উচ্চ নির্ভুলতা এবং উচ্চ দক্ষতা জৈবিকভাবে একত্রিত করে। বর্তমানে এটি প্রধানত পিসিবি সার্কিট বোর্ডে ব্যবহৃত হয়,তামার ধাতুপট্টাবৃত ল্যামিনেট, ফ্ল্যাট গ্লাস, তরল স্ফটিক মডিউল, ছুরি ছাঁচ, নিরোধক উপাদান, যথার্থ শীট ধাতু এবং অন্যান্য।
পরামিতি
| মডেল |
HE 652
|
HE862
|
HE1080
|
HE1210
|
HE1512
|
HE1812
|
| এক্স,ওয়াই ট্রাভেল ((মিমি) |
৫০০*৬০০
|
৬০০*৮০০
|
৮০০*১০০০
|
1000*1200
|
১২০০*১৫০০
|
১২০০*১৮০০
|
|
Z-অক্ষ ভ্রমণ ((মিমি)
|
200 ((গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী উত্থাপিত হতে পারে)
|
|
লোড ক্যাপাসিটি
|
প্রায় ৩৫ কেজি
|
| মাত্রা (মিমি) |
1700*1180*1750
|
1700*1280*1750
|
1900*1480*1750
|
2100*1680*1750
|
2500*1880*1750
|
২৭০০*১৮৮০*১৭৫০
|
| ওজন ((কেজি) |
1500
|
1800
|
2900
|
3200
|
4400
|
4800
|
|
রেজোলিউশন
|
0.5μm ((0.1um বিকল্পের জন্য)
|
|
ক্যামেরা
|
২ এম এইচডি জিআইজিএ ডিজিটাল ক্যামেরা
|
|
জুম লেন্স
|
পেশাদার অটো জুম লেন্স জুম লেন্সের ম্যাগনিফিকেশনঃ 1~10X
|
|
ভিডিও ম্যাগনিফিকেশন
|
18~195X (নির্বাচিত ক্যামেরার বিভিন্ন মডেল অনুযায়ী, এর ম্যাগনিফিকেশন পরিবর্তিত হবে; প্রকৃত ম্যাগনিফিকেশন পরিমাপ তথ্য সাপেক্ষে)
|
|
এফওভি
|
8.1~1.3 মিমি (ক্যামেরা এবং লেন্সের বিভিন্ন মিলের স্কিম অনুসারে, দৃশ্য ক্ষেত্রটি সেই অনুযায়ী পরিবর্তিত হবে এবং প্রকৃত দৃশ্য ক্ষেত্রটি পরিমাপের ডেটা সাপেক্ষে)
|
|
সঠিকতা*
|
≤ (3+L/200) μm
|
|
আলোকসজ্জা
|
প্রোগ্রামযোগ্য ৫ রিং ৮ সেকশন এলইডি সারফেস আলোকসজ্জা (৪০ সেকশন রিং লাইট,কো-অক্সিয়াল লাইট,অপশন জন্য চলনশীল মাল্টি রঙের রিং লাইট)
|
বৈশিষ্ট্য
◆উচ্চ শক্ত কাঠামোর নকশাঃ
1) পুরো বন্ধ ফ্রেম চলন্ত ব্রিজ কাঠামো গৃহীত হয়, পরিমাপ workpiece স্থায়ী হয়, বহন ক্ষমতা বড়, এবং গতি কর্মক্ষমতা ভাল।
2) উচ্চ শক্ততা এবং উচ্চ নির্ভুলতা যান্ত্রিক কাঠামো নিশ্চিত করার জন্য যান্ত্রিক নকশা মধ্যে সীমিত উপাদান বিশ্লেষণ প্রযুক্তি প্রবর্তন।
3) গ্রেড 000 গ্রানাইট বেস, উচ্চ শক্তি, জারা প্রতিরোধের এবং ভাল স্থিতিশীলতা।
4) অ্যালুমিনিয়াম অক্সাইড পৃষ্ঠ চিকিত্সা worktable, দ্রুত এবং নমনীয় কর্ম নিয়ন্ত্রণ, টেকসই এবং সুন্দর।
◆উচ্চ নির্ভুলতা কনফিগারেশনঃ
1) RENISHAW খোলা গ্রিট রুলার, রেজোলিউশন 0.5um, উচ্চ নির্ভুলতা এবং ভাল স্থিতিশীলতা।
2) যথার্থ রৈখিক গাইড রেল, গ্রাইন্ডারের বল স্ক্রু এবং এসি সার্ভো মোটর মেশিন সিস্টেমের অবস্থানের নির্ভুলতার স্থিতিশীলতা নিশ্চিত করে।
3) 2M পিক্সেল উচ্চ সংজ্ঞা রঙিন গিগা ডিজিটাল ক্যামেরা স্পষ্ট পর্যবেক্ষণ এবং স্থিতিশীল পরিমাপের প্রয়োজনীয়তা পূরণ করে।
৪) ৬.৫x হাই ডিফিনিশন অপটিক্যাল লেন্স, সঠিক অটোমেটিক জুম, দ্রুত পিক্সেল ক্যালিব্রেশন।
৫) প্রোগ্রামযোগ্য ৫ রিং ৮ জোন এলইডি সারফেস লাইট সোর্স, ট্রান্সমিশন সমান্তরাল এলইডি কনট্যুর লাইট সোর্স সিস্টেম, বুদ্ধিমান ২৫৬ স্তরের উজ্জ্বলতা সমন্বয়।
6) সম্পূর্ণ অক্ষ সিএনসি নিয়ন্ত্রণ, এসি সম্পূর্ণ বন্ধ লুপ servo মোটর ড্রাইভ।
◆3D পরিমাপের জন্য অপশনাল মাল্টি-সেন্সরঃ
এইচই সিরিজের বড় গ্যান্ট্রি টাইপ ভিজন পরিমাপ যন্ত্রটি ব্যাপক 2 ডি / 3 ডি কম্পোজিট পরিমাপের জন্য বিভিন্ন 3 ডি সেন্সর দিয়ে সজ্জিত করা যেতে পারে।এটি স্পর্শহীন সেন্সর যেমন প্রোব এবং লেজার দিয়েও সজ্জিত করা যেতে পারে. এটি RENSHAW সম্পূর্ণ সিরিজের প্রোব ব্র্যাকেট সমর্থন করে, যাতে ব্যবহারকারীরা এক ডিভাইসে পূর্ণ-স্কেল পরিমাপের স্বয়ংক্রিয় রূপান্তর সম্পন্ন করতে পারে, ব্যাপকভাবে উত্পাদনশীলতা উন্নত করে।
