ছোট ব্যাচ পরিদর্শনের জন্য সম্পূর্ণ ম্যানুয়াল ভিশন পরিমাপ সিস্টেম
বর্ণনা

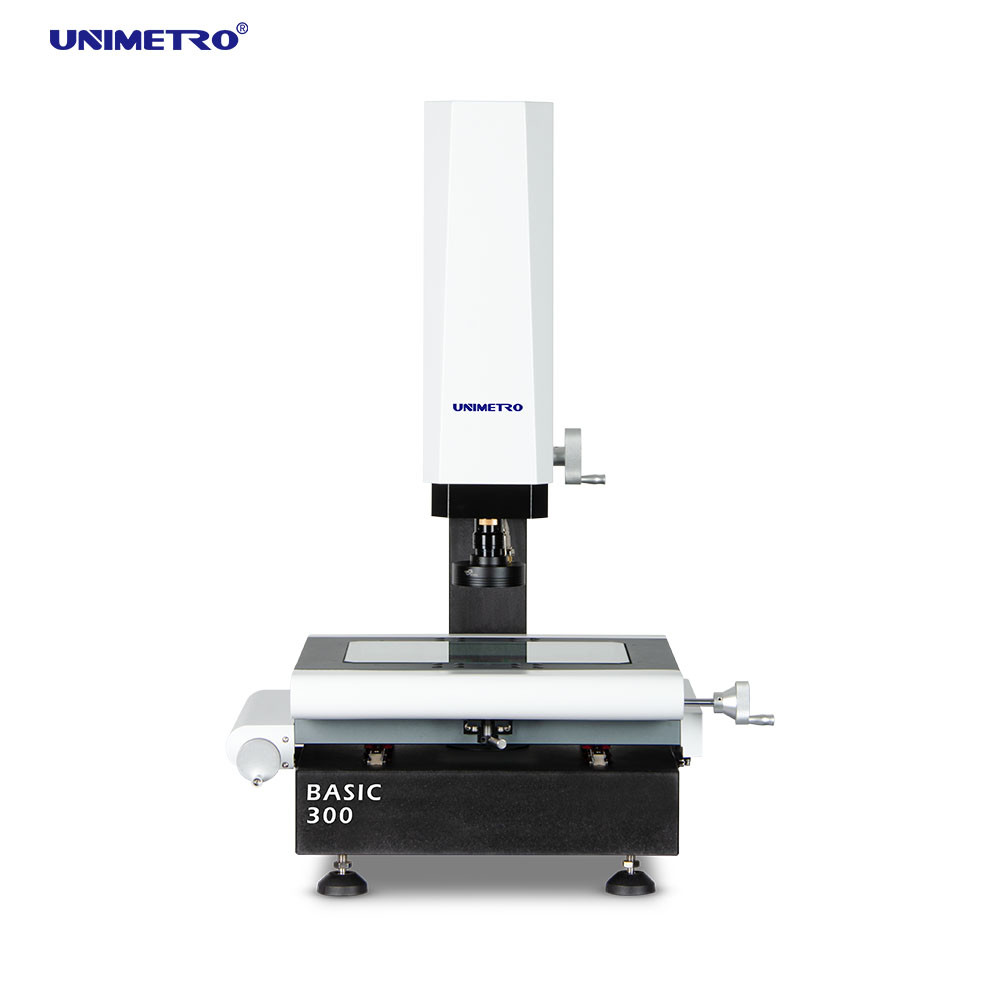

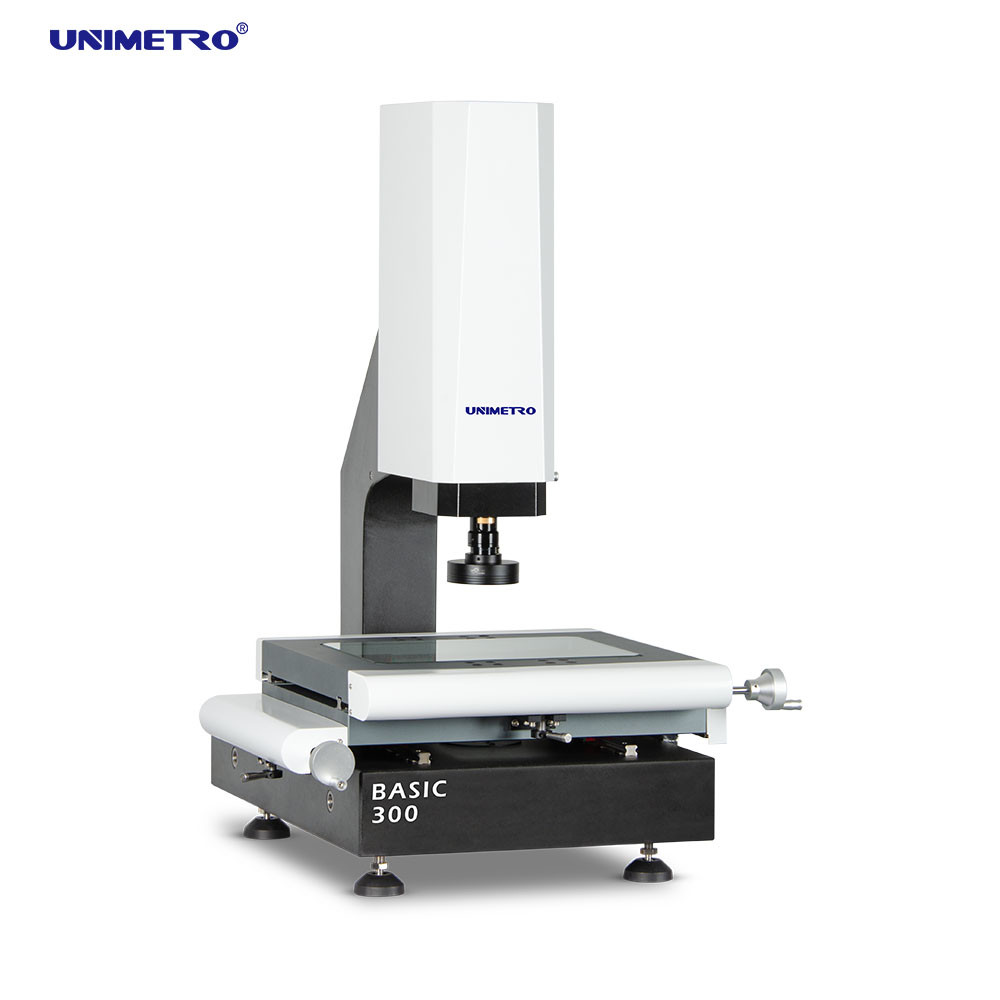

বেসিক সিরিজ ভিশন পরিমাপ মেশিনটি UNIMETRO দ্বারা ডিজাইন ও তৈরি করা হয়েছে, যা নির্ভুল যন্ত্রাংশ তৈরি করে এমন বেশিরভাগ কারখানার জন্য সবচেয়ে সাধারণ মডেল। এটি অল্প পরিমাণে নমুনা পরিমাপের জন্য উপযুক্ত। ব্যবহারকারী-বান্ধব সফ্টওয়্যার সহ 3 অক্ষের ম্যানুয়াল নিয়ন্ত্রণ, অপারেটরকে খুব অল্প সময়ের মধ্যে মেশিনটি ব্যবহার করতে পরিচালনা করতে দেয়।
পরামিতি
| মডেল |
বেসিক 200 |
বেসিক 300 |
বেসিক 400 |
বেসিক 500 |
| মাত্রা (মিমি) (দৈর্ঘ্য*প্রস্থ*উচ্চতা) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| পরিমাপের পরিসীমা (মিমি) (X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| পরিমাপের নির্ভুলতা (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| পুনরাবৃত্তিযোগ্যতা (μm) |
2.5 |
2.5 |
2.5 |
3 |
| ওজন (কেজি) |
140 কেজি |
190 কেজি |
240 কেজি |
290 কেজি |
| ছবি এবং পরিমাপ |
CCD |
1.2M পিক্সেল HD ডিজিটাল ক্যামেরা |
| লেন্স |
0.7-4.5X ম্যানুয়াল ডেন্টেড জুম লেন্স ম্যাগনিফিকেশন সিগন্যাল ফিডব্যাক সেন্সর সহ |
| বিবর্ধন |
18-195X (শুধুমাত্র রেফারেন্সের জন্য। বিভিন্ন ক্যামেরা এবং লেন্সের সাথে বিবর্ধন ভিন্ন হবে।) |
| ভিউ এর ক্ষেত্র |
8.1~1.3 মিমি |
| কাজের দূরত্ব |
80 মিমি |
| রৈখিক স্কেল রেজোলিউশন |
0.5 μm( বিকল্পের জন্য 0.1μm ) |
| ড্রাইভিং সিস্টেম |
X,Y,Z অক্ষের ম্যানুয়াল নিয়ন্ত্রণ |
| আলো |
প্রোগ্রামেবল 4 সেকশন LED রিং সারফেস লাইট, সমান্তরাল LED কনট্যুর লাইট, 8 সেকশন LED রিং লাইট, কো-অ্যাক্সিয়াল, বিকল্পের জন্য |
* L হল পরিমাপের দৈর্ঘ্য (মিমি), Z-অক্ষের যান্ত্রিক নির্ভুলতা এবং ফোকাস নির্ভুলতা এর সাথে সম্পর্কিত
কাজের উপরিভাগ।
* বিবর্ধন আনুমানিক মান, এটি মনিটরের মাত্রা এবং রেজোলিউশনের সাথে সম্পর্কিত।
* ভিউ এর ক্ষেত্র (মিমি) = (কর্ণ*অনুভূমিক*উলম্ব)
* 0.5X বা 2X অবজেক্টিভ ঐচ্ছিকভাবে উপলব্ধ, এবং চিত্র বিবর্ধন উপলব্ধি করে: 13X~86X বা 52X~344X।
বৈশিষ্ট্য
◆ গুণমান বিস্তারিত নিয়ন্ত্রণ
1. গ্রানাইট বেস এবং কলাম, চমৎকার স্থিতিশীলতা;
2. অ্যালুমিনিয়াম ওয়ার্ক স্টেজ, গতির নিয়ন্ত্রণকে দ্রুত প্রতিক্রিয়াশীল এবং নমনীয় করে তোলে;
3. হার্ড অক্সিডেশন সারফেস প্রক্রিয়াকরণ অ্যান্টি-স্ক্র্যাচ সহ ওয়ার্ক স্টেজ;
4. নির্ভুলতা এবং গতি সিস্টেমের স্থিতিশীলতা নিশ্চিত করতে নির্ভুলতা লিনিয়ার গাইড, গ্রাইন্ডিং বল স্ক্রু এবং এসি সার্ভো মোটর ইত্যাদির সাথে স্ট্যান্ডার্ড;
5. ইন্টিগ্রেটেড কন্ট্রোল সিস্টেম, গতি নিয়ন্ত্রণ সহ এমবেডেড, এবং আলো এবং লিনিয়ার স্কেল রিডিং হিসাবে সমস্ত সংকেত নিয়ন্ত্রণ, মেশিনের কর্মক্ষমতা অত্যন্ত স্থিতিশীল তা নিশ্চিত করে।
◆ উচ্চ কর্মক্ষমতা কনফিগারেশন
1. সঠিক পজিশনিং অর্জনের জন্য X, Y, Z তিন-অক্ষ ম্যানুয়াল নিয়ন্ত্রণ;
2.0.5um উচ্চ-নির্ভুলতা লিনিয়ার রুলার এবং নির্ভুলতা ওয়ার্কটেবিল নিশ্চিত করে যে মেশিনের নির্ভুলতা ≤ 2.5 + L / 100um;
3. ওয়ার্কটেবিলের রিটার্ন ত্রুটি 2um এর মধ্যে নিশ্চিত করতে উচ্চ নির্ভুলতা টুথলেস পালিশড রড এবং দ্রুত চলমান লকিং ডিভাইস ব্যবহার করা হয়;
4. শিল্প উচ্চ-রেজোলিউশন কালার CCD বিকৃতি ছাড়াই পরিষ্কার চিত্রের গুণমান নিশ্চিত করে এবং পরিষ্কার পর্যবেক্ষণ এবং সঠিক পরিমাপের প্রয়োজনীয়তা পূরণ করে;
5. উচ্চ পুনরাবৃত্তিযোগ্যতা সহ 0.7-4.5x ম্যানুয়াল ডেন্টেড জুম লেন্স
◆ দক্ষ পরিমাপ সফ্টওয়্যার
1. বেসিক সিরিজ ভিশন পরিমাপ মেশিন শক্তিশালী পরিমাপ সফ্টওয়্যারের একাধিক বিকল্পের সাথে সামঞ্জস্যপূর্ণ। যেগুলি বিভিন্ন পরিমাপ ফাংশন সহ, জ্যামিতিক উপাদান যেমন পয়েন্ট, বৃত্ত, রেখা, কোণ, কোণ ইত্যাদি পরিমাপ করতে পারে, সেইসাথে দূরত্ব, বৃত্তাকারতা, সরলতা, কেন্দ্রীকতা ইত্যাদি মাত্রা পরিমাপ করতে পারে।
2. সহজ এবং সহজে বোঝার অপারেশন ইন্টারফেস পরিমাপকে আরও সহজ এবং দক্ষ করে তোলে;
3. CAD ফাইল ইনপুট এবং তুলনা, পরিমাপ রিপোর্টের সহজ আউটপুট, এবং পরিমাপ ফলাফলের ডেটার SPC বিশ্লেষণ
◆ নমনীয় প্রসারণযোগ্যতা
1. বিভিন্ন গ্রাহকদের কাছ থেকে বিভিন্ন পরিমাপের প্রয়োজনীয়তা পূরণ করতে মাল্টি টাইপ নন-কন্টাক্ট সেন্সর এবং ফাস্ট ফিক্সচারিং সিস্টেম বিকল্পের জন্য রয়েছে
2. বেসিক সিরিজের জন্য সবুজ রঙের বোতামের আলো পাওয়া যায়, যা সিরিজটিকে বিভিন্ন ধরণের উপকরণ বা আকারের বিভিন্ন অংশের জন্য আরও নমনীয় এবং শক্তিশালী করে তোলে, আরও শক্তিশালী পরিমাপ অ্যাপ্লিকেশন সরবরাহ করে।
3. বেসিক সিরিজের নমনীয় প্রসারণযোগ্যতার জন্য ধন্যবাদ, এটি টাচ প্রোব, নন-কন্টাক্ট পরিমাপ সেন্সর এবং রোবট বাহুর সাথে সামঞ্জস্যপূর্ণ, যা পরিমাপের দক্ষতা ব্যাপকভাবে বৃদ্ধি করে,
কোম্পানির তথ্য
আমাদের ক্লায়েন্ট ও এজেন্ট
| FAQ |
| প্রশ্ন 1: আপনি কি একটি কারখানা বা ট্রেডিং কোম্পানি? |
| A1: আমরা একটি কারখানা এবং আপনাকে 24 ঘন্টার মধ্যে দ্রুততম উত্তর দিচ্ছি। |
| প্রশ্ন 2: আপনার কোম্পানি প্রধানত কিসে? |
| A2: আমরা প্রধানত ভিশন পরিমাপ মেশিন, কোঅর্ডিনেট পরিমাপ মেশিন, CMM&VMM ফিক্সচার ইত্যাদি তৈরি করি। |
| প্রশ্ন 3: কিভাবে উপযুক্ত স্পেসিফিকেশন নির্বাচন করবেন? |
| A3: আপনি যদি আমাদের পরিমাপ করার জন্য পণ্যের প্রকার এবং আকার জানান, তাহলে আমাদের পেশাদার দল আপনাকে উপযুক্ত স্পেসিফিকেশনের পরিমাপ যন্ত্রের পরামর্শ দেবে। |
| প্রশ্ন 4: আপনি কি কাস্টমাইজড পরিষেবা গ্রহণ করেন? |
| A4: নিশ্চিত! আমরা শুধুমাত্র সাধারণ মেশিনই সরবরাহ করতে পারি না, গ্রাহকের প্রয়োজন অনুযায়ী কাস্টমাইজ করা মেশিনও সরবরাহ করতে পারি। |
| প্রশ্ন 5: আপনার ওয়ারেন্টি সময়কাল কত? |
A5: আমাদের পণ্যের ওয়ারেন্টি সময়কাল 1 বছর। আমাদের পণ্যের গুণমান খুবই স্থিতিশীল, এবং আমরা
কিছু সহজে ভাঙা অংশে অনেক উন্নতি করেছি। আপনি আমাদের পণ্যের গুণমান সম্পর্কে নিশ্চিত থাকতে পারেন। |
