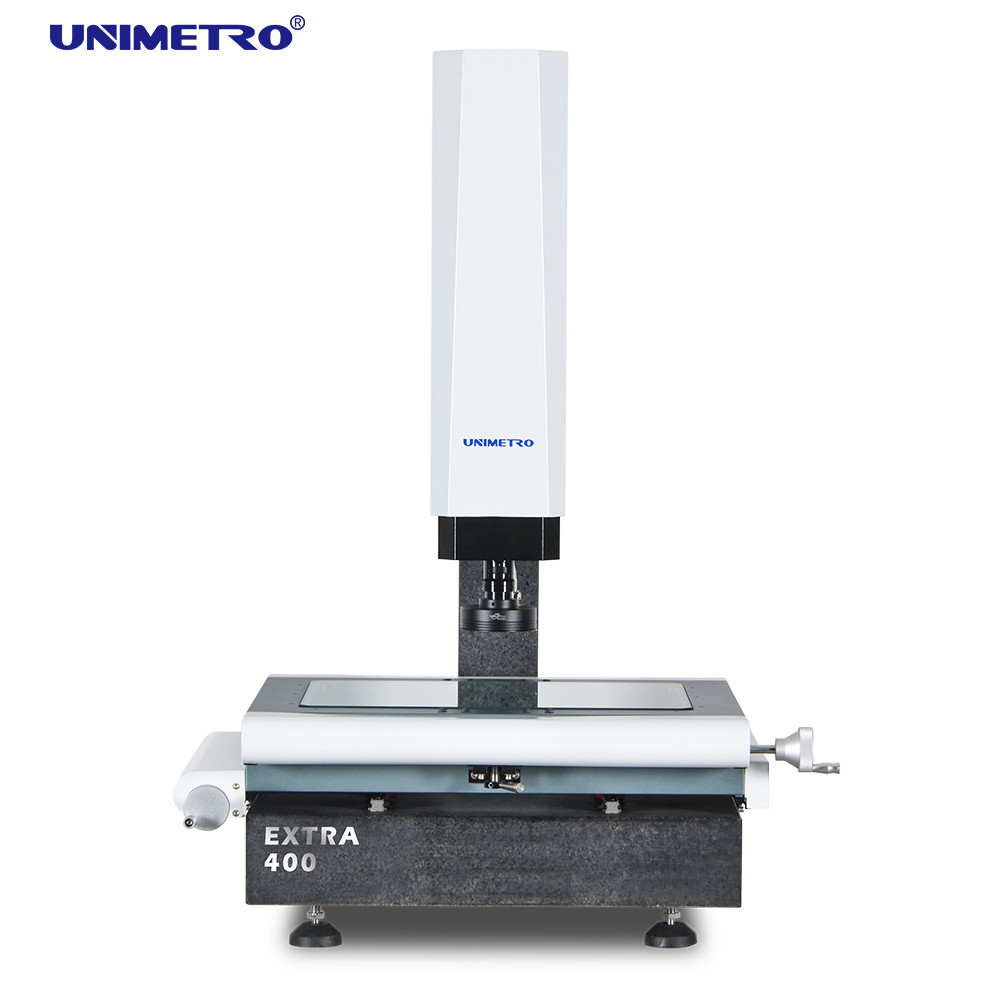

নমুনা গ্রহণের জন্য পরিদর্শন ডিমেনশন অপটিক্যাল পরিমাপ যন্ত্র
পরামিতি
| মডেল |
এক্সট্রা ২০০ |
এক্সট্রা 300 |
এক্সট্রা ৪০০ |
এক্সট্রা ৫০০ |
| মাত্রা ((মিমি) ((L*W*H) |
৫০০*৫৪০*৯৩০ |
৬০০*৭৪০*৯৮০ |
৭০০*৮৪০*৯৮০ |
৮০০*৯৪০*৯৮০ |
| পরিমাপ পরিসীমা (মিমি) ((X*Y*Z) |
200*100*150 |
৩০০*২০০*২০০ |
400*300*200 |
500*400*200 |
| পরিমাপের নির্ভুলতা (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
৩+এল/১০০ |
| পুনরাবৃত্তিযোগ্যতা (μm) |
2.5 |
2.5 |
2.5 |
3 |
| ওজন (কেজি) |
১৪০ কেজি |
১৯০ কেজি |
২৪০ কেজি |
২৯০ কেজি |
| চিত্র এবং পরিমাপ |
সিসিডি |
200mm (গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী উত্থাপিত হতে পারে) |

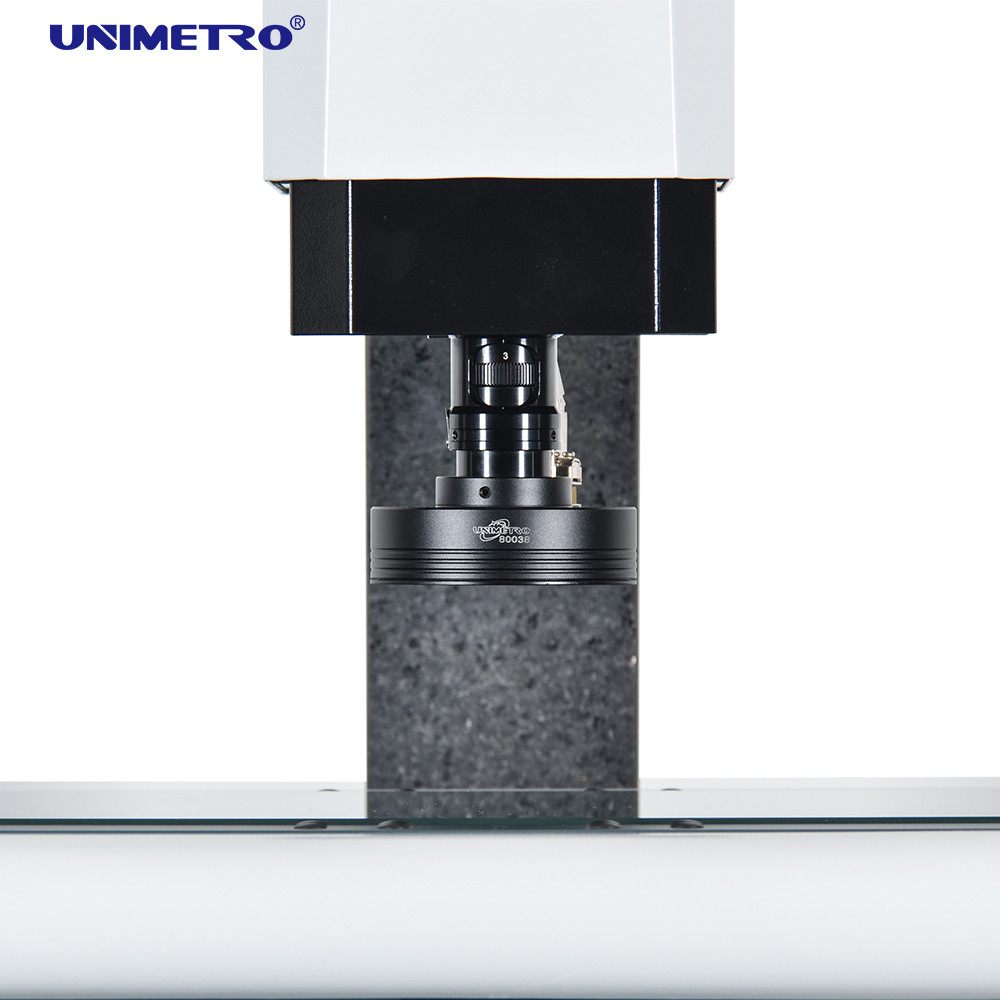

| লেন্স |
ম্যানুয়াল ডাম্পড জুম লেন্স ০.৭-৪.৫ এক্স/অটো জুম লেন্স ১-১০ এক্স |
| বৃহত্তরীকরণ |
18-195X (শুধুমাত্র রেফারেন্সের জন্য। বিভিন্ন ক্যামেরা এবং লেন্সের সাথে লুপটি আলাদা হবে।) |
| দৃশ্যমান ক্ষেত্র |
8.১-১.৩ মিমি |
| কাজের দূরত্ব |
১০৮ মিমি |
| রৈখিক স্কেল রেজোলিউশন |
0.5 μm ((অপশন জন্য 0.1 μm) |
| ড্রাইভিং সিস্টেম |
এক্স, ওয়াই অক্ষ ম্যানুয়াল কন্ট্রোল, জেড অক্ষ ক্লোজ লুপ সিএনসি কন্ট্রোল এবং অটো ফোকাস ফাংশন উপলব্ধ |
| আলোকসজ্জা |
প্রোগ্রামযোগ্য 4 সেকশন LED রিং সারফেস লাইট, সমান্তরাল LED কনট্যুর লাইট, 8 সেকশন LED রিং লাইট, কোঅক্সিয়াল, বিকল্পের জন্য |
বৈশিষ্ট্য
◆ গুণমানের বিশদ নিয়ন্ত্রণ
1. গ্রানাইট বেস এবং কলাম, চমৎকার স্থিতিশীলতা;
2. অ্যালুমিনিয়াম কাজ পর্যায়, গতি নিয়ন্ত্রণ দ্রুত প্রতিক্রিয়া এবং নমনীয় করতে;
3. কঠোর অক্সিডেশন পৃষ্ঠতল প্রক্রিয়াকরণ অ্যান্টি-স্ক্র্যাচ সঙ্গে কাজ পর্যায়ে;
4. যথার্থ রৈখিক গাইড, গ্রিলিং বল স্ক্রু এবং এসি সার্ভো মোটর ইত্যাদির সাথে স্ট্যান্ডার্ড, গতি সিস্টেমের যথার্থতা এবং স্থিতিশীলতা নিশ্চিত করতে;
5. ইন্টিগ্রেটেড কন্ট্রোল সিস্টেম, মোশন কন্ট্রোলের সাথে এম্বেড, এবং সমস্ত সংকেত নিয়ন্ত্রণ যেমন আলোকসজ্জা এবং রৈখিক স্কেল রিডিং, মেশিনের কর্মক্ষমতা অত্যন্ত স্থিতিশীল নিশ্চিত করে।
◆উচ্চ পারফরম্যান্স কনফিগারেশন
1. X, Y দুই অক্ষ ম্যানুয়াল নিয়ন্ত্রণ সঠিক অবস্থান অর্জনের জন্য;
2. Z- অক্ষ স্বয়ংক্রিয় ফোকাস বুঝতে, কৃত্রিম ফোকাস ত্রুটি নির্মূল করতে উচ্চ নির্ভুলতা রৈখিক গাইড এবং servo মোটর নিয়ন্ত্রণ সিস্টেম গ্রহণ,এবং পরিমাপের নির্ভুলতা এবং স্থিতিশীলতা উন্নত;
3.0.5um উচ্চ নির্ভুলতা রেখাযুক্ত রুলার এবং নির্ভুলতা ওয়ার্কটেবিল নিশ্চিত করে যে মেশিনের নির্ভুলতা ≤ 2.5 + L / 100um;
4. উচ্চ নির্ভুলতা দাঁতহীন পোলিশ রড এবং দ্রুত চলমান লকিং ডিভাইস 2um মধ্যে worktable এর ফেরত ত্রুটি নিশ্চিত করতে ব্যবহৃত হয়;
5শিল্পের উচ্চ-রেজোলিউশনের রঙিন সিসিডি বিকৃতি ছাড়াই পরিষ্কার চিত্রের গুণমান নিশ্চিত করে এবং পরিষ্কার পর্যবেক্ষণ এবং সঠিক পরিমাপের চাহিদা পূরণ করে;
6. 0.7-4.5x এইচডি জুম ম্যানুয়াল ইলেকট্রনিক ফিডব্যাক সংকেত জুম লেন্স, সফটওয়্যার দ্রুত এবং স্বয়ংক্রিয়ভাবে বৃহত্তরীকরণ সনাক্ত এবং সংশ্লিষ্ট জুম কর্ম সঞ্চালন করতে পারেন,পরিমাপের ধাপগুলোকে সহজ করে তোলা;
◆ দক্ষ পরিমাপ সফটওয়্যার
1এক্সট্রা সিরিজ ভিজন পরিমাপ মেশিন শক্তিশালী পরিমাপ সফটওয়্যার একাধিক বিকল্প সঙ্গে সামঞ্জস্যপূর্ণ। যা বৈচিত্র্যময় পরিমাপ ফাংশন সঙ্গে হয়,পয়েন্ট মত জ্যামিতিক উপাদান পরিমাপ করতে পারেন, বৃত্ত, রেখা, কোণ, কোণ, ইত্যাদি, পাশাপাশি মাত্রা যেমন দূরত্ব, গোলাকারতা, সরলতা, ঘনত্ব ইত্যাদি।
2. সহজ এবং সহজেই বোঝার অপারেশন ইন্টারফেস পরিমাপকে আরও সহজ এবং দক্ষ করে তোলে;
3. CAD ফাইল ইনপুট এবং তুলনা, পরিমাপ রিপোর্ট সহজ আউটপুট, এবং পরিমাপ ফলাফল তথ্যের SPC বিশ্লেষণ
◆ নমনীয়তা
1অতিরিক্ত সিরিজ সিএমএম রেনিশাও প্রোব সিরিজের সাথে সামঞ্জস্যপূর্ণ (ঐচ্ছিক), এবং ব্যবহারকারীরা সহজেই এক মেশিনে দ্বি-মাত্রিক এবং ত্রি-মাত্রিক পরিমাপ ফাংশন উপলব্ধি করতে পারেন।সফটওয়্যার অপটিক্যাল লেন্স এবং স্পর্শ জোনের মধ্যে বিচ্যুতি গণনা করতে পারেন সব পরিমাপ ফলাফল এক স্থানাঙ্ক সিস্টেমে হয় তা নিশ্চিত করতে.
2. রিভার্স ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনের জন্য পরিমাপের ফলাফলগুলি 3 ডি গ্রাফিকগুলিতে আউটপুট করা যেতে পারে।
3. বিভিন্ন গ্রাহকদের বিভিন্ন পরিমাপ প্রয়োজনীয়তা পূরণের জন্য বিভিন্ন যোগাযোগহীন সেন্সর এবং দ্রুত ফিক্সিং সিস্টেম নির্বাচন করা যেতে পারে
4বিভিন্ন উপাদান বা আকৃতির বিভিন্ন অংশের জন্য এটি আরও নমনীয় এবং শক্তিশালী করার জন্য সবুজ কনট্যুর আলো নির্বাচন করা যেতে পারে এবং আরও শক্তিশালী পরিমাপ অ্যাপ্লিকেশন সরবরাহ করতে পারে।
