পণ্যের নাম: | ছবি পরিমাপের যন্ত্র | মাত্রা: | 1900*1480*1750 মিমি |
---|---|---|---|
দুরত্ব পরিমাপ করা: | 800*1000*200mm | নির্ভুলতা পরিমাপ: | 3+L/200um |
পুনরাবৃত্তিযোগ্যতা: | 3 | লিনিয়ার স্কেল রেজোলিউশন: | 0.1um |
ড্রাইভিং সিস্টেম: | সিএনসি নিয়ন্ত্রণ, ক্লোজ-লুপ এসি সার্ভো ড্রাইভিং সিস্টেম, জয়স্টিক, মাউস বা কীবোর্ড নিয়ন্ত্রণ | আলোকসজ্জা: | 5-রিং, 8-সেকশন LED রিং লাইট |
লক্ষণীয় করা: | 1500 কেজি অপটিকাল পরিমাপ সরঞ্জাম,প্লেট গ্লাসের জন্য অপটিক্যাল পরিমাপ সরঞ্জাম,220V অপটিকাল পরিমাপ সরঞ্জাম |

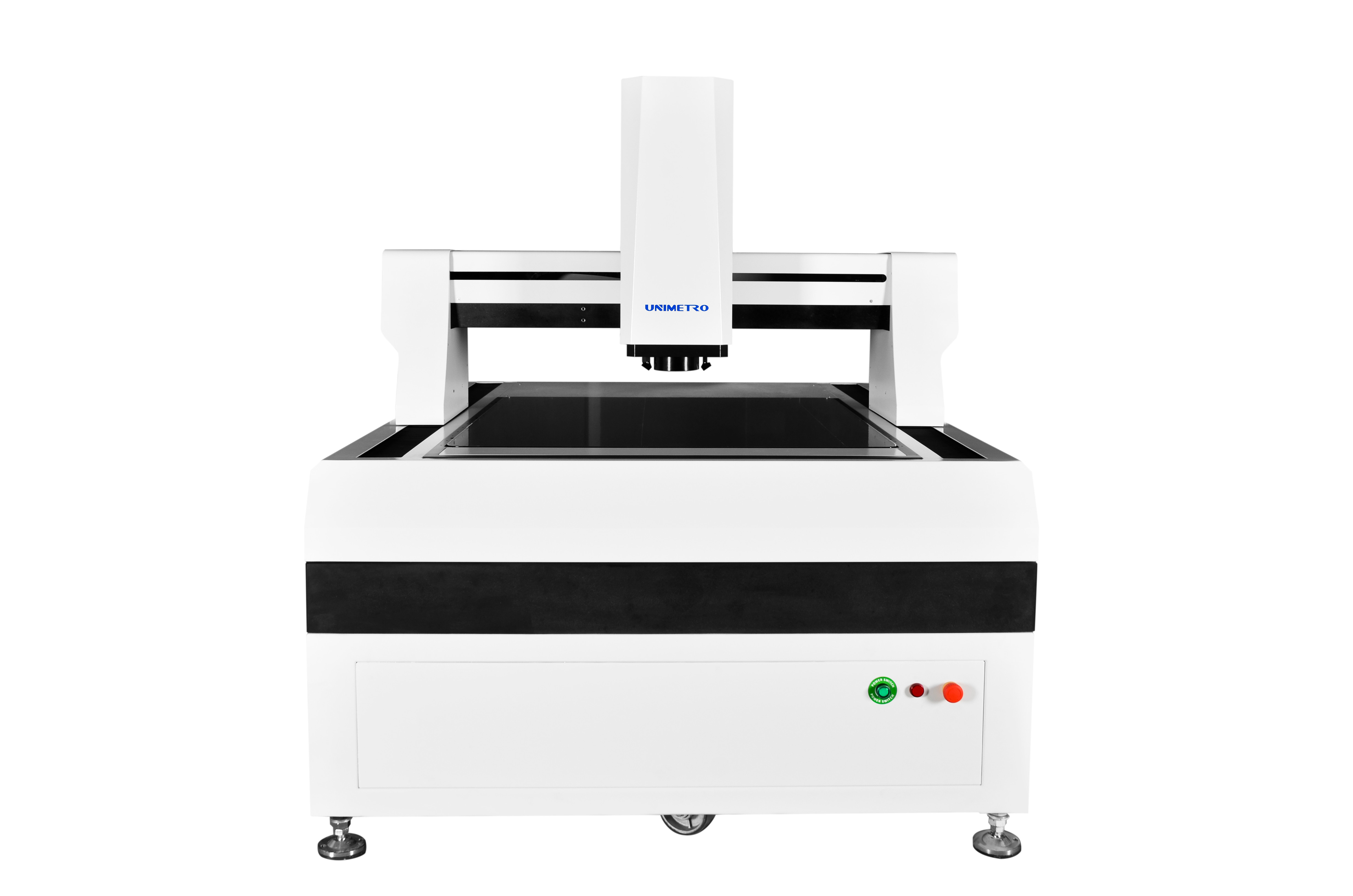

প্লেট গ্লাস জন্য উচ্চ নির্ভুলতা অপটিক্যাল পরিমাপ সরঞ্জাম
দৃষ্টি পরিমাপ যন্ত্র হল একটি যন্ত্র যা সঠিক শারীরিক মাত্রা পরিমাপের জন্য ব্যবহৃত হয়, মাইক্রোন স্তর পর্যন্ত নির্ভুলতা, যা একটি অপটিক্যাল পরিমাপ যন্ত্র যা ক্যামেরা ব্যবহার করে কাজের অংশের চিত্র ক্যাপচার করতে, চিত্রের পিক্সেল বিশ্লেষণ করতে এবং পরিমাপ সফ্টওয়্যার দিয়ে 2D মাত্রা গণনা করতে .এটি মোল্ড, ইলেকট্রনিক্স, সেমি কন্ডাক্টর, প্লাস্টিক ইনজেকশন, 3C পণ্য, চিকিৎসা যত্ন, বিমান চালনা...ইত্যাদি হিসাবে সঠিক 2D মাত্রা পরিমাপের অ্যাপ্লিকেশন এবং বিভিন্ন শিল্পের শেষ ব্যবহারকারীদের জন্য একটি জনপ্রিয় মডেল উপযুক্ত। এটি একটি গুরুত্বপূর্ণ যন্ত্র। আপনার পণ্যের মান নিয়ন্ত্রণ প্রক্রিয়ায় ব্যবহৃত হয়, আপনার পণ্যের মাত্রা নির্ভুলতা নিশ্চিত করে, আপনার পণ্যকে আরও প্রতিযোগিতামূলক করে তোলে।
অপটিক্যাল মেজারমেন্ট ইকুইপমেন্ট মেকানিজম ডিজাইন
>> গৃহীত পুরো বন্ধ ফ্রেম চলন্ত সেতু কাঠামো, পরিমাপ ওয়ার্কপিস স্থির, বড় ভারবহন ক্ষমতা, এবং ভাল কর্মক্ষমতা কর্মক্ষমতা.
>> উচ্চ দৃঢ়তা এবং উচ্চ নির্ভুলতা যান্ত্রিক কাঠামো নিশ্চিত করতে যান্ত্রিক নকশায় সসীম উপাদান বিশ্লেষণ প্রযুক্তি প্রবর্তন করুন।
>> গ্রেড 000 গ্রানাইট মার্বেল বেস, উচ্চ শক্তি, জারা প্রতিরোধের এবং ভাল স্থায়িত্ব।
>> অ্যালুমিনিয়াম অক্সাইড পৃষ্ঠ চিকিত্সা worktable --- দ্রুত এবং নমনীয় কর্ম নিয়ন্ত্রণ, টেকসই এবং সুন্দর.
অপটিক্যাল পরিমাপ সরঞ্জাম কনফিগারেশন
>> ওপেন গ্রেটিং শাসক, রেজোলিউশন 0.1um, উচ্চ নির্ভুলতা এবং ভাল স্থায়িত্ব।
>> নির্ভুল লিনিয়ার গাইড রেল, গ্রাইন্ডারের বল স্ক্রু এবং এসি সার্ভো মোটর মেশিন সিস্টেমের অবস্থান নির্ভুলতার স্থায়িত্ব নিশ্চিত করে।
>> 2M পিক্সেল হাই-ডেফিনিশন কালার গিগা ডিজিটাল ক্যামেরা পরিষ্কার পর্যবেক্ষণ এবং স্থিতিশীল পরিমাপের প্রয়োজনীয়তা পূরণ করে।
>> 6.5X হাই-ডেফিনিশন অপটিক্যাল লেন্স, নির্ভুল স্বয়ংক্রিয় জুম, দ্রুত একবার পিক্সেল ক্রমাঙ্কন।
>> প্রোগ্রামেবল 8 বিভাগে সমান্তরাল LED কনট্যুর আলোর উত্স (সবুজ বা সাদা) সহ LED পৃষ্ঠ আলোর উত্স।
>> CNC নিয়ন্ত্রণ, ক্লোজ-লুপ এসি সার্ভো ড্রাইভিং সিস্টেম, জয়স্টিক, মাউস বা কীবোর্ড নিয়ন্ত্রণ।
অপটিক্যাল পরিমাপ সরঞ্জাম3D পরিমাপের জন্য ঐচ্ছিক মাল্টি সেন্সর
আলোকসজ্জা:4/8/40 বিভাগ LED পৃষ্ঠ রিং আলো;48 বিভাগ 4 রং LED রিং আলো;চলমান 4 রঙের LED রিং লাইট
লেন্স: ম্যানুয়াল ডেন্টেড জুম লেন্স;অটো জুম লেন্স, সহ-অক্ষীয় আলো সহ ম্যানুয়াল ডেন্টেড জুম লেন্স;সহ-অক্ষীয় আলো সহ অটো জুম লেন্স।
টাচ প্রোব: রেনিশো এমসিপি কিট, পরিমাপ ত্রুটি <=0.75um;Renishaw PH6+TP20, পরিমাপের ত্রুটি<=0.35um।
লেজার সেন্সর: KEYENCE অ-যোগাযোগ লেজার সেন্সর;সাদা আলো পরিমাপ সেন্সর.
প্যারামিটার
আমাদের বৃহৎ দৃষ্টি পরিমাপ যন্ত্রের বিবরণ নীচের চার্ট শো হিসাবে:
মডেল | HE652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
X,Y ভ্রমণ (মিমি) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
জেড-অক্ষ ভ্রমণ(মিমি) | 200 (গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী উত্থাপিত হতে পারে) | |||||
ধারণ ক্ষমতা | প্রায়.35 কেজি | |||||
মাত্রা (মিমি) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
ওজন (কেজি) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
রেজোলিউশন | 0.5μm (বিকল্পের জন্য 0.1μm) | |||||
ক্যামেরা | 2M HD GIGA ডিজিটাল ক্যামেরা | |||||
উত্তল দর্পণ | পেশাদার অটো জুম লেন্স জুম লেন্স বড়করণ: 1~10X | |||||
ভিডিও ম্যাগনিফিকেশন | 18~195X | |||||
(নির্বাচিত ক্যামেরার বিভিন্ন মডেল অনুসারে, এর বিবর্ধন পরিবর্তিত হবে; প্রকৃত বিবর্ধন পরিমাপ করা ডেটার সাপেক্ষে) | ||||||
এফওভি | 8.1~1.3 মিমি | |||||
(ক্যামেরা এবং লেন্সের বিভিন্ন ম্যাচিং স্কিম অনুযায়ী, দৃশ্যের ক্ষেত্রটি সেই অনুযায়ী পরিবর্তিত হবে এবং প্রকৃত দৃশ্যের ক্ষেত্রটি পরিমাপ করা ডেটা সাপেক্ষে) | ||||||
সঠিকতা* | ≤ (3+L/200)μm | |||||
আলোকসজ্জা | প্রোগ্রামেবল 5-রিং 8 বিভাগ LED পৃষ্ঠ আলোকসজ্জা | |||||
(40 বিভাগ রিং লাইট, কো-অক্ষীয় আলো, বিকল্পের জন্য চলমান মাল্টি কালার রিং লাইট) |
কোম্পানির তথ্য
আমাদের ক্লায়েন্ট এবং এজেন্ট
FAQ |
---|
প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেডিং কোম্পানি? |
A1: আমরা একটি কারখানা এবং আপনাকে 24 ঘন্টার মধ্যে দ্রুততম উত্তর দিচ্ছি। |
প্রশ্ন 2: আপনার কোম্পানি প্রধানত কি? |
A2: আমরা প্রধানত ভিশন পরিমাপ মেশিন, সমন্বয় পরিমাপ মেশিন, CMM এবং VMM ফিক্সচারসেট ইত্যাদি উত্পাদন করি। |
প্রশ্ন 3: কীভাবে উপযুক্ত স্পেসিফিকেশন চয়ন করবেন? |
A3: যতক্ষণ আপনি আমাদের পণ্যের বৈচিত্র্য এবং আকার পরিমাপ করতে বলবেন, আমাদের পেশাদার দল আপনাকে উপযুক্ত স্পেসিফিকেশনের পরিমাপের যন্ত্রের পরামর্শ দেবে। |
প্রশ্ন 4: আপনি কাস্টমাইজড পরিষেবা গ্রহণ করেন? |
A4: নিশ্চিত হোন!আমরা কেবলমাত্র সাধারণ মেশিনই নয়, গ্রাহকের প্রয়োজনে কাস্টমাইজ করা মেশিনগুলিও সরবরাহ করতে পারি। |
প্রশ্ন 5: আপনার ওয়ারেন্টি সময়কাল কি? |
A5: আমাদের পণ্যের ওয়ারেন্টি সময়কাল 1 বছর।আমাদের পণ্যের মান খুব স্থিতিশীল, এবং আমাদের আছে কিছু ভাঙা যায় এমন অংশে অনেক উন্নতি হয়েছে।আপনি আমাদের পণ্যের গুণমান সম্পর্কে নিশ্চিত থাকতে পারেন। |
