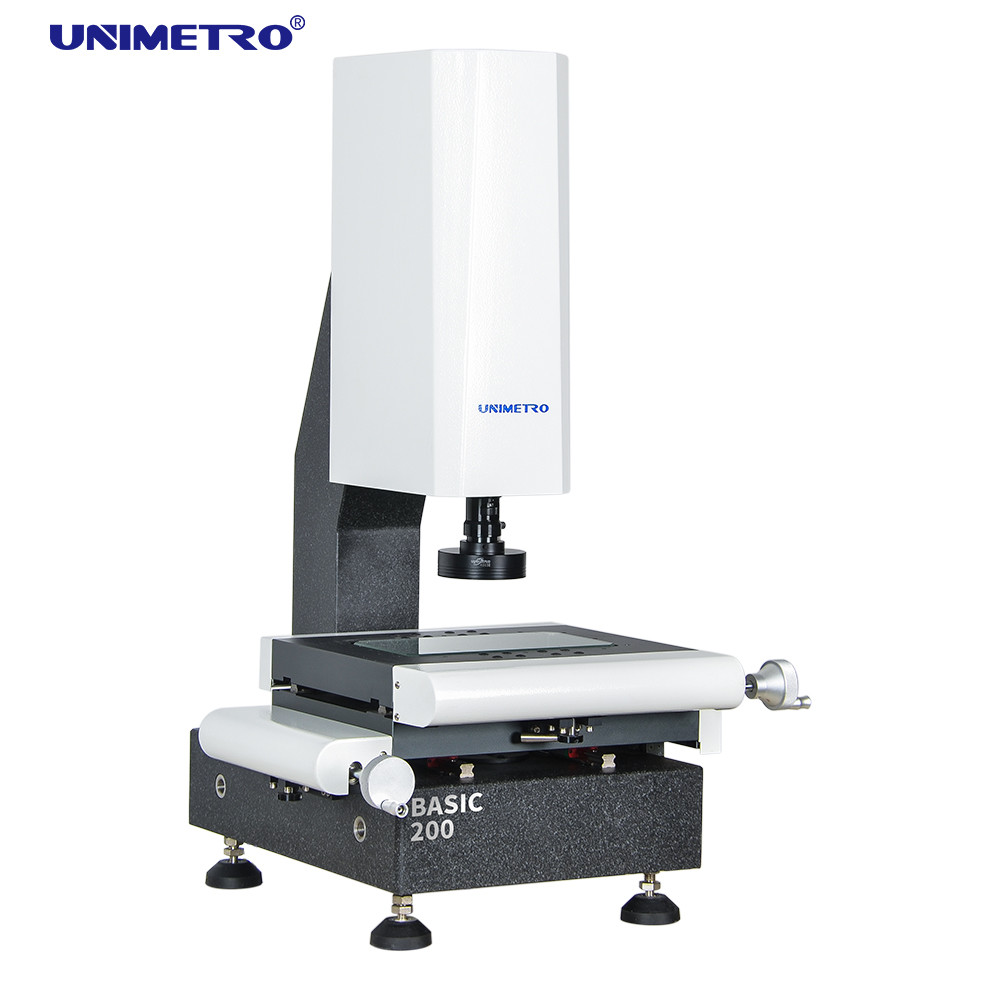

হ্যান্ড মুভমেন্ট ভিশন মেজারিং সিস্টেম / ভিজ্যুয়াল মেজারিং মেশিন সত্যিকারের গোলাকারতা পরিমাপ করে
সিস্টেমের বর্ণনা
ভিশন মেজারিং সিস্টেম হল একটি যন্ত্র যা সঠিক শারীরিক মাত্রা পরিমাপের জন্য ব্যবহৃত হয়, মাইক্রোন স্তর পর্যন্ত নির্ভুলতা, যা একটি অপটিক্যাল পরিমাপের যন্ত্র যা ক্যামেরা ব্যবহার করে কাজের অংশের চিত্র ক্যাপচার করতে, চিত্রের পিক্সেল বিশ্লেষণ করতে এবং পরিমাপ সফ্টওয়্যার দিয়ে 2D মাত্রা গণনা করে .
◉ বেসিক সিরিজ ভিশন মেজারিং সিস্টেম ইউনিমেট্রো দ্বারা ডিজাইন এবং ডেভেলপ করা হয়েছে, যা মোল্ড, ইলেকট্রনিক্স, সেমি কন্ডাক্টর, প্লাস্টিক ইনজেকশন, 3C পণ্য, মেডিকেল হিসাবে বিভিন্ন শিল্পের সঠিক 2D মাত্রা পরিমাপ অ্যাপ্লিকেশন এবং শেষ ব্যবহারকারীদের জন্য একটি জনপ্রিয় মডেল উপযুক্ত। যত্ন, বিমান চালনা...ইত্যাদি। এটি আপনার পণ্যের মান নিয়ন্ত্রণ প্রক্রিয়ায় ব্যবহৃত একটি গুরুত্বপূর্ণ যন্ত্র, আপনার পণ্যের মাত্রা নির্ভুলতা নিশ্চিত করে, আপনার পণ্যকে আরও প্রতিযোগিতামূলক করে তোলে।
◉ বেসিক সিরিজ ভিশন মেজারিং সিস্টেম হল বেশিরভাগ কারখানার জন্য সবচেয়ে সাধারণ মডেল যা সঠিক যন্ত্রাংশ তৈরি করে।এটি ছোট পরিমাণের নমুনা পরিমাপের অ্যাপ্লিকেশনের জন্য উপযুক্ত।3 অক্ষ ম্যানুয়াল নিয়ন্ত্রণ, ব্যবহারকারী বান্ধব সফ্টওয়্যার সহ, অপারেটরকে খুব অল্প সময়ের মধ্যে মেশিন ব্যবহার করে পরিচালনা করতে দেয়।
◉ 3-অক্ষ 0.0005 মিমি উচ্চ-রেজোলিউশন লিনিয়ার সেন্সর সহ মেশিন বেস এবং কলাম হিসাবে উচ্চ নির্ভুলতা এবং স্থায়িত্ব গ্রানাইট ব্যবহার করে
---- প্রতিটি মেশিনের উচ্চ কর্মক্ষমতা এবং নির্ভুলতা নিশ্চিত করুন।
◉ HIWIN রৈখিক গাইড উপায় এবং উচ্চ-নির্ভুলতা রৈখিক গাইড রেল ব্যবহার করে, অ্যালুমিনিয়াম কাজের পর্যায় এবং হার্ড অ্যানোডাইজিং পৃষ্ঠ প্রক্রিয়াকরণ সহ।
---- মেশিনের উচ্চ গতিশীল কর্মক্ষমতা এবং দীর্ঘ জীবন চক্র ব্যবহার নিশ্চিত করে।
◉ লিনিয়ার স্কেল, লাইট কন্ট্রোল এবং টাচ প্রোব সিগন্যাল ট্রান্সফারের জন্য ইউনিমেট্রো দ্বারা তৈরি একটি ইন্টিগ্রেটেড কোর কন্ট্রোল বক্স ব্যবহার করা।
---- সহজ ওয়্যারিং এবং রক্ষণাবেক্ষণ নিশ্চিত করুন।অত্যন্ত মেশিনের স্থায়িত্ব বৃদ্ধি.
◉ সমান্তরাল আলো পথ সহ প্রোগ্রামেবল কনট্যুর LED আলো, চিত্রের বিকৃতি এড়ায়।
---- পরিমাপের নির্ভুলতা নিশ্চিত করে।
◉ 8 সেকশন সফ্টওয়্যার নিয়ন্ত্রণ LED রিং লাইট সহ, একাধিক আলোকিত কোণ এবং উজ্জ্বলতা অফার করে।
---- বিভিন্ন আকার এবং উপকরণ সহ অংশগুলির জন্য উপযুক্ত।
◉ আলোর পরামিতি অংশ পরিমাপ প্রোগ্রামে রেকর্ড করা যেতে পারে, ব্যবহারকারীদের পরিমাপ প্রক্রিয়া চলাকালীন সামঞ্জস্য করতে হবে না।
----বন্ধুত্বপূর্ণ এবং সুবিধাজনকভাবে ব্যবহার করুন।
আবেদনের স্থান
◆ ছাঁচ শিল্প
◆অটোমোবাইল উত্পাদন
◆চিকিৎসা শিল্প
◆যান্ত্রিক উত্পাদন
◆3C ডিজিটাল শিল্প
◆পিসিবি উত্পাদন
ইত্যাদি।
হার্ডওয়্যার কনফিগারেশন
◆ HIWIN রৈখিক গাইড উপায়
◆ অ্যালুমিনিয়াম কাজ স্টেজ এবং হার্ড anodizing
◆ ইন্টিগ্রেটেড কোর কন্ট্রোল বক্স
◆ 3 অক্ষ 0.5um রেজোলিউশন রৈখিক দাঁড়িপাল্লা
◆ মাল্টি ফাংশন LED সমান্তরাল আলো গ্রুপ
◆ ইন্ডাস্ট্রিয়াল গ্রেড হাই রেজোলিউশন সিসিডি ক্যামেরা
◆ 0.7-4.5X ম্যানুয়াল ডেন্টেড জুম লেন্স উচ্চ পুনরাবৃত্তিযোগ্যতা সহ
◆ একাধিক বাহ্যিক আনুষাঙ্গিক সমর্থন
পরামিতি
| মডেল | বেসিক 200 | বেসিক 300 | বেসিক 400 | বেসিক 500 |
| মাত্রা(মিমি)(L*W*H) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 |
| পরিমাপ পরিসীমা (মিমি)(X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 |
| পরিমাপের নির্ভুলতা (μm) | 2.5+L/100 | 2.5+L/100 | 2.5+L/100 | 3+L/100 |
| পুনরাবৃত্তিযোগ্যতা (μm) | 2.5 | 2.5 | 2.5 | 3 |
| ওজন (কেজি) | 140 কেজি | 190 কেজি | 240 কেজি | 290 কেজি |
| ইমেজ এবং পরিমাপ | সিসিডি | 1.2M পিক্সেল এইচডি ডিজিটাল ক্যামেরা |
| লেন্স | ম্যাগনিফিকেশন সিগন্যাল ফিডব্যাক সেন্সর সহ 0.7-4.5X ম্যানুয়াল ডেন্টেড জুম লেন্স |
| বিবর্ধন | 18-195X (শুধুমাত্র রেফারেন্সের জন্য। বিভিন্ন ক্যামেরা এবং লেন্সের সাথে ম্যাগনিফিকেশন আলাদা হবে।) |
| দেখার ক্ষেত্র | 8.1~1.3 মিমি |
| কাজের দূরত্ব | 80 মিমি |
| রৈখিক স্কেল রেজোলিউশন | 0.5 μm (বিকল্পের জন্য 0.1μm) |
| ড্রাইভিং সিস্টেম | X, Y, Z অক্ষ ম্যানুয়াল নিয়ন্ত্রণ |
| আলোকসজ্জা | প্রোগ্রামেবল 4 বিভাগ LED রিং পৃষ্ঠ আলো, সমান্তরাল LED কনট্যুর আলো, 8 বিভাগ LED রিং আলো, সহ-অক্ষীয়, বিকল্পের জন্য |
সফটওয়্যার ওভারভিউ
UNIMETRO INSPECT3D সফ্টওয়্যারটি ব্যবহারকারী বান্ধব UI সহ, শিখতে সহজ, শক্তিশালী ফাংশন, ব্যবহারকারীদের অর্জন করতে দেয়
দ্রুত এবং সুনির্দিষ্ট পরিমাপ।সফ্টওয়্যারটি সম্পূর্ণ ইংরেজি ভাষার UI অফার করছে, নতুন ভাষা বিকাশেরও অনুমতি দেয়।
◉ ইনপুট CAD ফাইল এবং পরিমাপ
◉ পার্টস অ্যারে এবং ম্যাক্রো পরিমাপ
◉ অটো ফোকাস এবং উচ্চতা পরিমাপ
◉ নেভিগেটিং ফাংশন দ্রুত লোকেটিং করতে সাহায্য করে
◉ শক্তিশালী জ্যামিতিক পরিমাপ ফাংশন
◉ একাধিক ডেটা রিপোর্ট এবং গ্রাফিকাল ডেটা আউটপুট ফাংশন
◉ নমনীয় ব্যবহারকারী প্রোগ্রাম
◉ রেফারেন্স উপাদান তৈরি করা
◉ শক্তিশালী প্রান্ত সনাক্তকরণ ফাংশন
◉ একাধিক বাহ্যিক আনুষাঙ্গিক সমর্থন করে
◉ উপাদানগুলির জ্যামিতিক সহনশীলতার স্বয়ংক্রিয় গণনা
◉ দ্রুত এবং সুবিধাজনকভাবে জটিল উত্পাদন পরিমাপ করা
