Z-অক্ষ চলন্ত পরিসীমা: | 45 মিমি | পরিসর: | 83*55 মিমি |
---|---|---|---|
বাহিরের আকার: | 500*380*750 মিমি | ওজন: | 28 কেজি |
ভারবহন: | 3 | বিবর্ধন: | 0.088X |
সঠিকতা: | ±(3+L/50) | নূন্যতম ডিসপ্লে ইউনিট: | 0.0001 মিমি |
Z-অক্ষের কাজের দূরত্ব: | 120 মিমি | ছবি সনাক্তকারী যন্ত্র: | 6 মেগাপিক্সেল ইন্ডাস্ট্রিয়াল ক্যামেরা |
লক্ষণীয় করা: | দৃষ্টি পরিমাপ মেশিন,দৃষ্টি পরিমাপ সিস্টেম,একটি বোতাম দৃষ্টি পরিমাপ মেশিন |

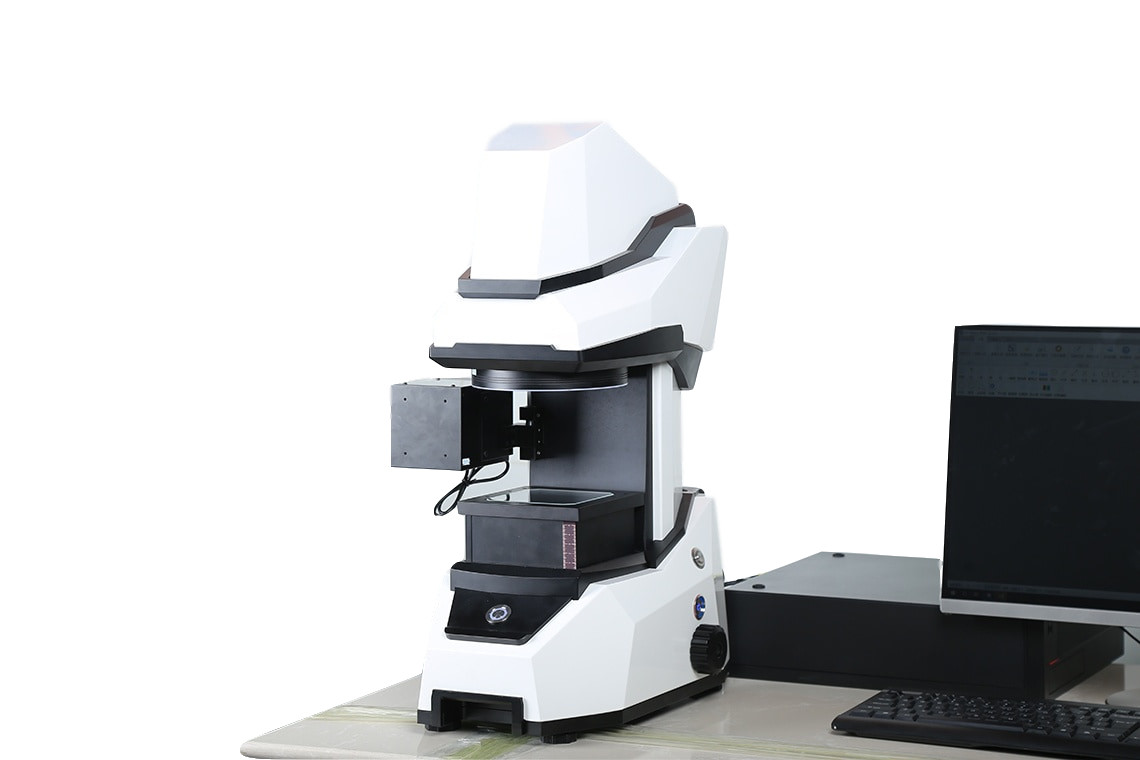

উচ্চ মানের এক বোতাম পরিমাপ যন্ত্র ভিশন পরিমাপ মেশিন সহজ পরিমাপ কারখানা

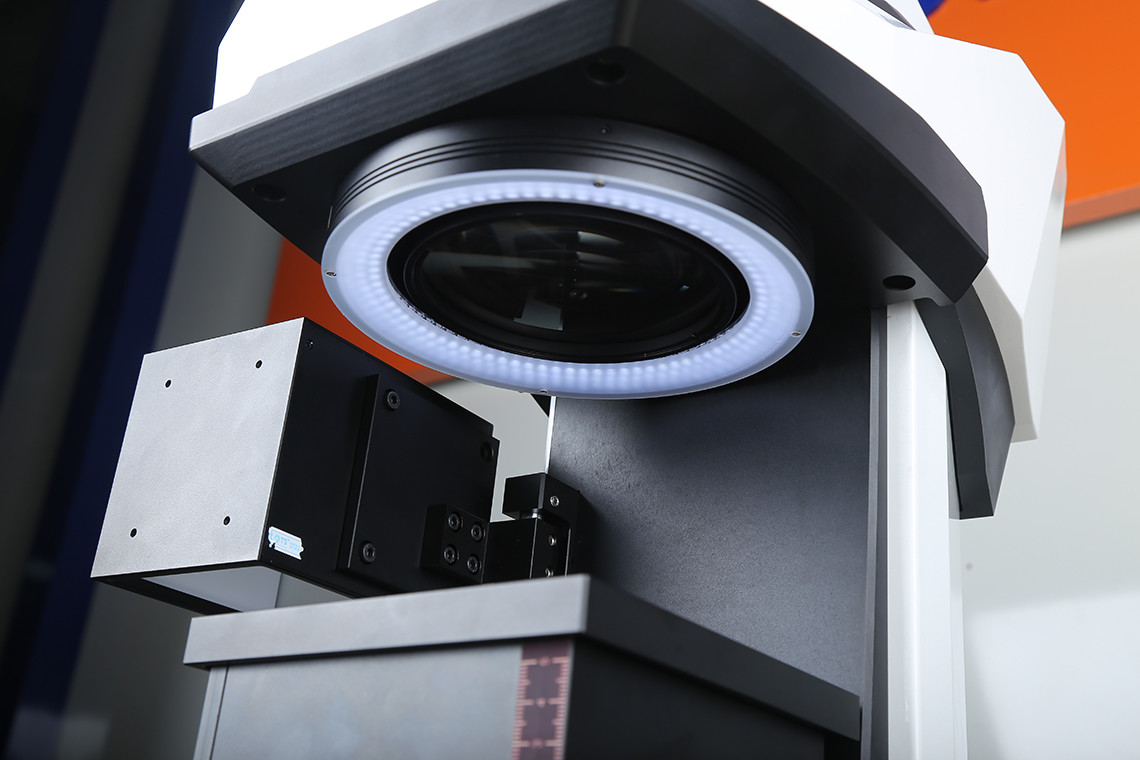

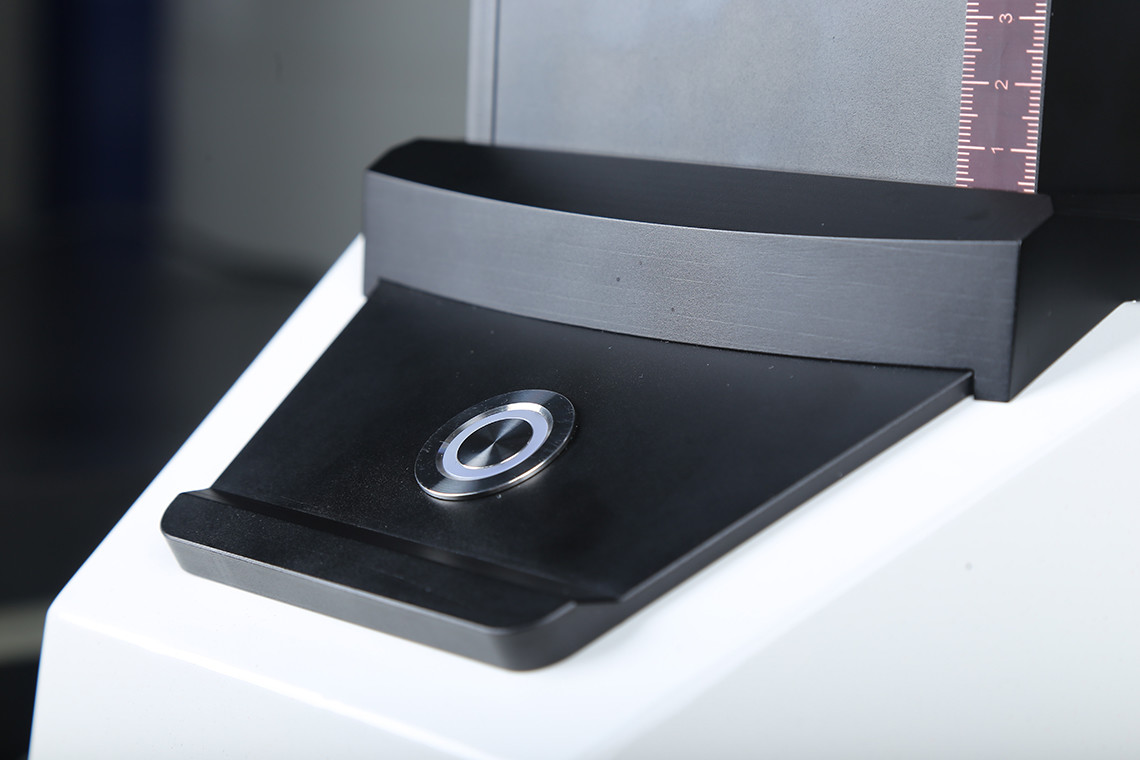

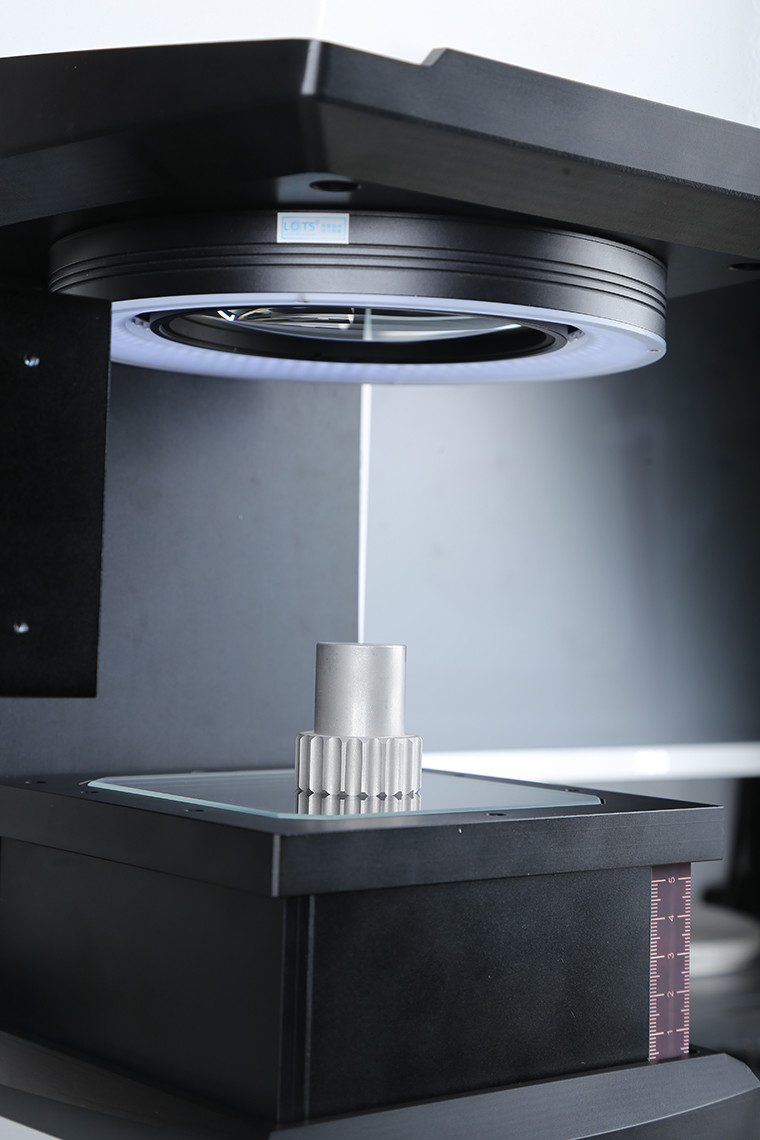

OMQ100 সিরিজের ওয়ান-বোতাম পরিমাপ যন্ত্রের সাথে ডবল টেলিসেনট্রিক হাই-রেজোলিউশন অপটিক্যাল লেন্স, উচ্চ-নির্ভুল চিত্র বিশ্লেষণ অ্যালগরিদমের সাথে মিলিত, এবং এক-বোতামের ফ্ল্যাশ পরিমাপের নীতিতে একত্রিত।যন্ত্রটি স্বয়ংক্রিয়ভাবে পরিমাপের বস্তুটি সনাক্ত করতে পারে, টেমপ্লেটের সাথে মেলে, মূল্যায়ন পরিমাপ করতে পারে এবং ওয়ার্কপিসের আকৃতি অনুযায়ী প্রতিবেদন তৈরি করতে পারে।এক-বোতাম দ্রুত এবং সঠিক পরিমাপ উপলব্ধি করার জন্য এটি শুধুমাত্র স্টার্ট কী স্পর্শ করতে হবে।
পণ্যের সুবিধা
প্রজেক্টর, চিত্র পরিমাপের যন্ত্র, টুল মাইক্রোস্কোপ, প্রোফাইলার, ভার্নিয়ার ক্যালিপার, মাইক্রোমিটার ইত্যাদির মতো প্রথাগত পরিমাপের যন্ত্রগুলি পরিমাপের ক্ষেত্রে অনেক সমস্যার সম্মুখীন হয়, যেমন পরিমাপের বস্তুর সময়-সাপেক্ষ অবস্থান, উৎপত্তি অবস্থান, দীর্ঘ ব্যাচ অপারেশন সময়। , বিভিন্ন জরিপকারীরা বিভিন্ন পরিমাপের ফলাফল, জটিল ডেটা পরিসংখ্যান ব্যবস্থাপনা ইত্যাদির দিকে পরিচালিত করে।
এক-বোতাম পরিমাপ যন্ত্রের OMQ100 সিরিজ সনাক্তকরণে ঐতিহ্যবাহী পরিমাপ যন্ত্রের কঠিন সমস্যার সমাধান করবে।তাদের সুবিধাগুলি নিম্নরূপ:
●স্বয়ংক্রিয় ম্যাচিং
একই শ্রেণীর পণ্যগুলি একবার প্রোগ্রাম করা হয়, স্থায়ীভাবে সংরক্ষণ করা হয় এবং পরিমাপ করার সময় স্বয়ংক্রিয়ভাবে মেলে।
● স্বয়ংক্রিয় পরিমাপ
এটি স্বয়ংক্রিয় পরিমাপ উপলব্ধি করতে ম্যানিপুলেটর হাতের সাথে সহযোগিতা করতে পারে।
●সহজ ক্রমাঙ্কন
বহু-কোণ, সর্বমুখী এবং পূর্ণ-ক্ষেত্র ক্রমাঙ্কন দ্বারা পরিমাপের নির্ভুলতা নিশ্চিত করার জন্য শুধুমাত্র একটি কার্যকরী ক্রমাঙ্কন কী প্রয়োজন।
●ব্যবহার করা সহজ
মানবিক এবং বুদ্ধিমান সফ্টওয়্যার ডিজাইন, খুব বেশি ব্যবহারকারীর অপারেশন ছাড়াই, শিখতে সহজ, ব্যবহার করা সহজ, ব্যবহার করা সহজ;
● পরিমাপ ফাংশন
বিন্দু, রেখা, বৃত্ত, চাপ, কোণ, বিন্দু এবং রেখার মধ্যে দূরত্ব, রেখা এবং বৃত্তের মধ্যে দূরত্ব ইত্যাদির দ্বি-মাত্রিক পরিমাপ।
●ডেটা স্বয়ংক্রিয় সংরক্ষণ
পরিমাপের ফলাফলগুলি স্বয়ংক্রিয়ভাবে কম্পিউটারে সংরক্ষিত হয়, যার মধ্যে পরিমাপের তারিখ, পণ্যের ব্যাচ সংখ্যা এবং অন্যান্য তথ্য রয়েছে৷
●কনট্যুর স্ক্যানিং
দ্রুত কনট্যুর স্ক্যান করুন এবং DXF ফাইল রপ্তানি করুন।
পরিমাপ সফটওয়্যার
সফটওয়্যার ইন্টারফেস
<img alt="" data-cke-saved-src="/photo/visionmeasurementmachine/editor/20190513162446_20714.png" src="/photo/visionmeasurementmachine/editor/20190513162446_20190513162446_20190513162446_20190513162446_2005 style="wp.7x:700513162446_2; " ;"text-align:center;="">৷
পরিমাপ মোড
পরিমাপ মোড একক ওয়ার্কপিস পরিমাপ এবং মাল্টি-ওয়ার্কপিস পরিমাপে বিভক্ত, যা স্বয়ংক্রিয়ভাবে একটি কী দিয়ে সেট পরিমাপ টেমপ্লেট অনুসন্ধান করতে পারে এবং দ্রুত এবং সঠিকভাবে ব্যাচ পরিমাপ করতে পারে।
আবেদন ক্ষেত্র
OMQ100 সিরিজের ওয়ান-বোতাম পরিমাপের যন্ত্রটি যন্ত্রপাতি, ইলেকট্রনিক্স, ছাঁচ, ইনজেকশন ছাঁচনির্মাণ, হার্ডওয়্যার, রাবার, কম ভোল্টেজ বৈদ্যুতিক যন্ত্রপাতি, চৌম্বকীয় উপকরণ, নির্ভুল স্ট্যাম্পিং, সংযোগকারী, সংযোগকারী, টার্মিনাল, মোবাইল ফোন, গৃহস্থালী যন্ত্রপাতি, মুদ্রিত সার্কিটে ব্যবহার করা যেতে পারে। বোর্ড, চিকিৎসা ডিভাইস, ঘড়ি, ছুরি এবং অন্যান্য ক্ষেত্র।
মডেল
|
OMQ100M
|
OMQ100C
|
OMQ100D
|
Z-অক্ষ চলন্ত পরিসীমা(মিমি)
|
45
|
60
|
|
ব্যাপ্তি(মিমি)
|
83×55
|
83×63
|
83×63/40×30
|
বাহ্যিক মাত্রা(মিমি)
|
500×380×750
|
||
ওজন (কেজি)
|
28
|
30
|
|
ভারবহন (কেজি)
|
3
|
||
ছবি সনাক্তকারী যন্ত্র
|
6 মেগাপিক্সেল ইন্ডাস্ট্রিয়াল ক্যামেরা
|
12 মেগাপিক্সেল ইন্ডাস্ট্রিয়াল ক্যামেরা
|
0.088X:12 মেগাপিক্সেল ইন্ডাস্ট্রিয়াল ক্যামেরা
0.176X:12 মেগাপিক্সেল ইন্ডাস্ট্রিয়াল ক্যামেরা
|
ক্যামেরা লেন্স
|
ডাবল টেলিসেনট্রিক অপটিক্যাল লেন্স
|
ডাবল-রেট ডাবল টেলিসেনট্রিক অপটিক্যাল লেন্স
|
|
বিবর্ধন
|
0.088X
|
0.088X+0.176X
|
|
নির্ভুলতা (μm)
|
±(3+L/50)
|
±(2.5+L/50)
|
0.088X:±(2.5+L/50)
0.176X:±(1.5+L/50)
|
নূন্যতম ডিসপ্লে ইউনিট(মিমি)
|
0.0001
|
||
Z-অক্ষের কাজের দূরত্ব(মিমি)
|
120
|
||
আলোর উৎস
|
200-স্তরের প্রোগ্রামযোগ্য আলোর উৎস।

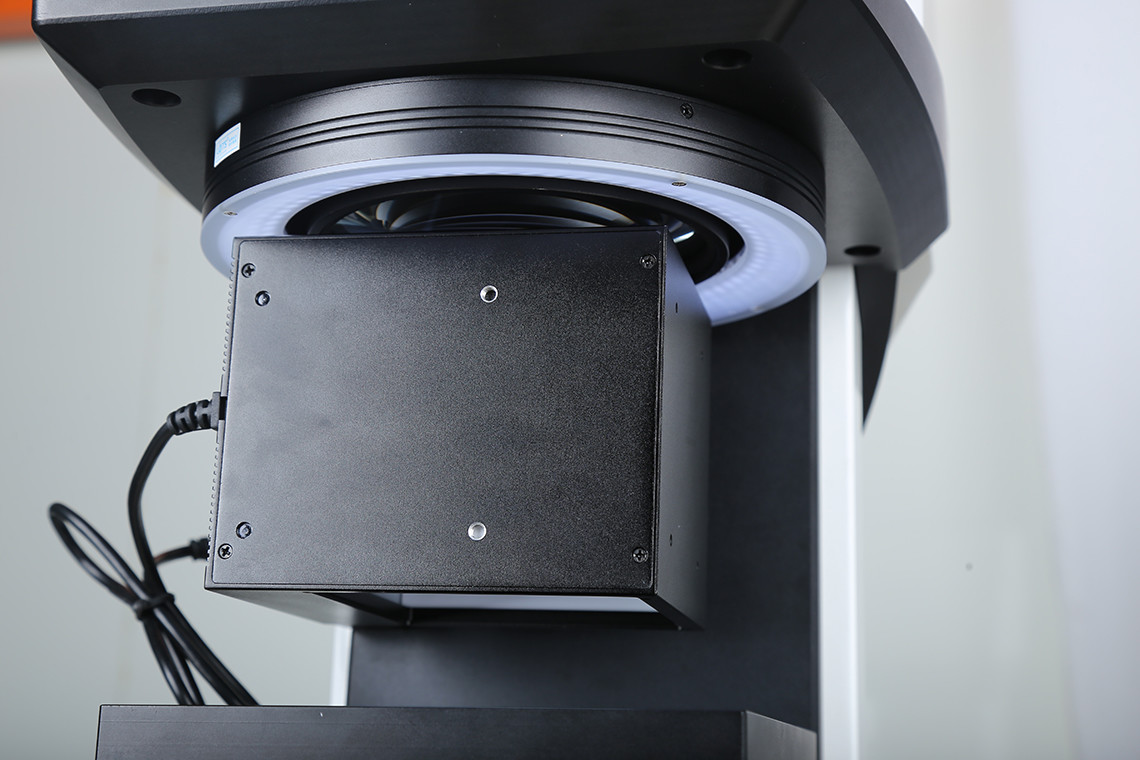

201 - কনট্যুর আলো: টেলিসেন্ট্রিক সমান্তরাল আলোর উৎস।
সারফেস লাইট: রিং লাইট সোর্স (ঐচ্ছিক, বাহ্যিক সমাক্ষ আলো)
|
||
ইমেজ প্রসেসিং
|
আইভিটি-ভিশন-ওয়ানকি
|
||
সফটওয়্যার
|
তাপমাত্রা: 22 ℃ ± 2 ℃ আর্দ্রতা: 30 ~ 80%
|
||
কাজের পরিবেশ
|
কম্পন:<0.002mm/s,<15Hz
|
||
পাওয়ার সাপ্লাই
|
220V/50Hz
|
নির্বাচনের বিবরণ:
● OMQ100M ঐচ্ছিক মিল:
12 মিলিয়ন শিল্প ক্যামেরা (পরিসীমা: 83 x 63), 20 মিলিয়ন শিল্প ক্যামেরা (পরিসীমা: 100)
OMQ100C ঐচ্ছিক মিল: 20 মিলিয়ন শিল্প ক্যামেরা (পরিসীমা: 100)
OMQ100D-0.088X ঐচ্ছিক মিল: 20 মিলিয়ন শিল্প ক্যামেরা (পরিসীমা: 100)
● 20 মিলিয়ন শিল্প ক্যামেরা নির্বাচন (পরিসীমা: 100): (+3+L/50)
● স্ট্যান্ডার্ড ব্লক পরীক্ষার অধীনে পণ্য হিসাবে ব্যবহার করা হয়.
