পণ্যের নাম: | অপটিক্যাল মেজারিং ইকুইপমেন্ট | মাত্রা: | 1750*920*1700 |
---|---|---|---|
দুরত্ব পরিমাপ করা: | 400*300*200 মিমি | নির্ভুলতা পরিমাপ: | 2.5+L/200um |
পুনরাবৃত্তিযোগ্যতা: | 2.5 | লিনিয়ার স্কেল রেজোলিউশন: | 0.1um |
ড্রাইভিং সিস্টেম: | সিএনসি নিয়ন্ত্রণ, ক্লোজ-লুপ এসি সার্ভো ড্রাইভিং সিস্টেম, জয়স্টিক, মাউস বা কীবোর্ড নিয়ন্ত্রণ | আলোকসজ্জা: | প্রোগ্রামেবল 8 বিভাগ LED রিং আলো সমান্তরাল LED কনট্যুর আলো |
লক্ষণীয় করা: | ডিজিটাল রিডআউট ডিসপ্লে,ডিজিটাল রিডআউট ডরো,0.1um অপটিক্যাল মেজারিং ইকুইপমেন্ট |

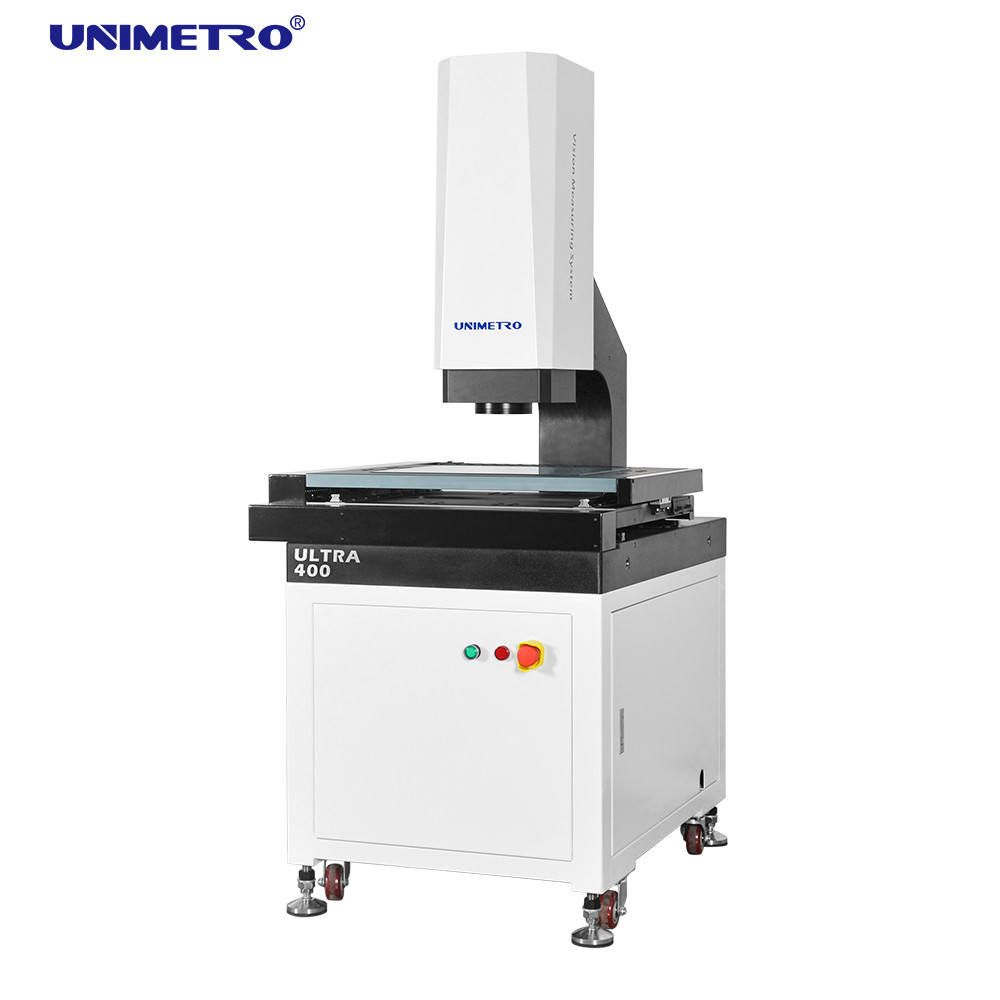

ULTRA সিরিজের অপটিক্যাল মেজারিং ইকুইপমেন্ট হল একটি ক্যান্টিলিভার উচ্চ নির্ভুলতা সম্পূর্ণ স্বয়ংক্রিয় দৃষ্টি পরিমাপের মেশিন যা 3টি অক্ষের স্বয়ংক্রিয় মোটরচালিত নিয়ন্ত্রণ সহ GD&T পরিমাপের জন্য তৈরি করা হয়েছে।এটি স্বয়ংক্রিয় ফোকাসিং, স্বয়ংক্রিয় আলো নিয়ন্ত্রণ, এবং হার্ডওয়্যার এবং সফ্টওয়্যার কনফিগারেশনের স্বয়ংক্রিয় চলাচলের সাথে সজ্জিত যাতে রৈখিক এবং জ্যামিতিক মাত্রাগুলি দ্রুত এবং সঠিকভাবে পরিমাপ করা যায়।
সরঞ্জাম বৈশিষ্ট্য
◆ গুণগত বিবরণ নিয়ন্ত্রণ
Ø গ্রানাইট বেস এবং কলাম, চমৎকার স্থায়িত্ব;
Ø অ্যালুমিনিয়াম কাজের পর্যায়, গতি নিয়ন্ত্রণ দ্রুত প্রতিক্রিয়াশীল এবং নমনীয় করুন;
Ø হার্ড অক্সিডেশন পৃষ্ঠ প্রক্রিয়াকরণ বিরোধী স্ক্র্যাচ সঙ্গে কাজ পর্যায়;
Ø যথার্থ রৈখিক গাইড, নাকাল বল স্ক্রু এবং এসি সার্ভো মোটর ইত্যাদি সহ স্ট্যান্ডার্ড, গতি সিস্টেমের নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করতে;
Ø ইন্টিগ্রেটেড কন্ট্রোল সিস্টেম, গতি নিয়ন্ত্রণের সাথে এমবেড করা, এবং আলোকসজ্জা এবং রৈখিক স্কেল রিডিং হিসাবে সমস্ত সংকেত নিয়ন্ত্রণ, মেশিনের কার্যকারিতা অত্যন্ত স্থিতিশীল নিশ্চিত করে।
◆ উচ্চ কর্মক্ষমতা কনফিগারেশন
Ø XYZ তিন অক্ষ CNC স্বয়ংক্রিয় নিয়ন্ত্রণ এবং সঠিক অবস্থান;
Ø 0.1 um উচ্চ নির্ভুল কাচের রৈখিক স্কেল সিস্টেমের অবস্থান নির্ভুলতা এবং পরিমাপের নির্ভুলতা নিশ্চিত করতে;
Ø GIGA উচ্চ রেজোলিউশন রঙিন ক্যামেরা পরিষ্কার পর্যবেক্ষণ এবং সঠিক পরিমাপের প্রয়োজন মেটাতে;
Ø 6.5x উচ্চ-রেজোলিউশন ক্লিক জুম লেন্স, সঠিক দ্বিগুণ এবং এক বার পিক্সেল সংশোধন প্রয়োজন;
Ø প্রোগ্রামেবল সারফেস 5-রিং 8-ডিভিশন LED কোল্ড ইলুমিনেশন এবং কনট্যুর LED সমান্তরাল আলোকসজ্জা এবং বিল্ট-ইন ইন্টেলিজেন্ট লাইট অ্যাডজাস্টমেন্ট সহ, এটি স্বয়ংক্রিয়ভাবে 8-বিভাগে উজ্জ্বলতা নিয়ন্ত্রণ করতে পারে এবং 256 স্তরের উজ্জ্বলতা সামঞ্জস্য বুদ্ধিমানের সাথে উপলব্ধি করতে পারে।
◆ নমনীয় প্রসারণযোগ্যতা
Ø একাধিক ধরণের নন-কন্টাক্ট সেন্সর এবং দ্রুত ফিক্সচারিং সিস্টেম বিকল্পের জন্য, যা বিভিন্ন গ্রাহকদের কাছ থেকে বিভিন্ন পরিমাপের প্রয়োজনীয়তা পূরণ করতে পারে
ØMavable রঙের LED রিং লাইট ULTRA সিরিজের জন্য উপলব্ধ, যা সিরিজটিকে আরও নমনীয় এবং শক্তিশালী করে তোলে বিভিন্ন অংশে বিভিন্ন ধরণের উপকরণ বা আকারের সাথে, আরও শক্তিশালী পরিমাপের অ্যাপ্লিকেশন দেয়।
Ø আলট্রা সিরিজের নমনীয় প্রসারণের জন্য ধন্যবাদ, এটি টাচ প্রোব, নন-কন্টাক্ট মেজারিং সেন্সর এবং রোবট আর্মের সাথে সামঞ্জস্যপূর্ণ, পরিমাপের দক্ষতা অত্যন্ত বৃদ্ধি করে।
ফাংশন ভূমিকা
- সফ্টওয়্যারটি স্বয়ংক্রিয়ভাবে লাইন, চেনাশোনা, যেমন উপাদান সনাক্ত করতে পারে এবং স্বয়ংক্রিয়ভাবে তাদের পরিমাপ করতে পারে।
- সফ্টওয়্যারটি বুদ্ধিমান প্রক্রিয়াকরণ ফাংশন প্রদান করে যেমন সহনশীলতার বাইরে লাল সতর্কতা, সহনশীলতা বিরতির বাইরে, পরিমাপ ব্যর্থতা বিরতি, ম্যানুয়াল পরিমাপ, নির্বাহ করা এড়িয়ে যাওয়া, বাধ্যতামূলক সম্পাদন ইত্যাদি।
- সফ্টওয়্যারটি ব্রেকপয়েন্ট সেটিং ফাংশন প্রদান করে, যা ম্যানুয়াল পরিমাপ এবং স্বয়ংক্রিয় পরিমাপের মধ্যে বুদ্ধিমান সুইচ উপলব্ধি করতে পারে।
- শক্তিশালী লেজার পরিমাপ ফাংশন সহজেই উচ্চ-গতির সমতলতা পরিমাপ, ক্ষুদ্র বাম্প, অবতল বিন্দু, ভি-কোণ এবং উচ্চ-নির্ভুল বাঁকা পৃষ্ঠ স্ক্যানিংয়ের মতো সমস্যাগুলি উপলব্ধি করতে পারে।
- সফ্টওয়্যারটি আলোর তীব্রতার কারণে সৃষ্ট ত্রুটি এড়াতে এবং পরীক্ষকের নির্ভুলতা এবং দক্ষতা উন্নত করতে অক্সিলিয়ারি ডিমিং ইঙ্গিত ফাংশন প্রদান করে৷
পরামিতি
মডেল |
আল্ট্রা 300 |
আল্ট্রা 400 |
আল্ট্রা 500 |
আল্ট্রা 600 |
|
X/Y-অক্ষ ভ্রমণ(মিমি) |
300x200 |
400x300 |
500x400 |
600x500 |
|
জেড-অক্ষ ভ্রমণ |
200 মিমি (গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী উত্থাপিত হতে পারে) |
||||
X/Y/Z-3 অক্ষ লিনিয়ার স্কেল |
গ্লাস লিনিয়ার স্কেল রেজোলিউশন: 0.1um |
||||
গাইডেন্স মোড |
যথার্থ রৈখিক গাইড, ডাবল-ট্র্যাক ডবল স্লাইডার গাইড। |
||||
অপারেশন মোড |
জয়স্টিক কন্ট্রোলার, মাউস অপারেশন, স্বয়ংক্রিয় সনাক্তকরণ প্রোগ্রাম। |
||||
সঠিকতা |
XYZ-অক্ষ:≤2.5+L/200um |
||||
পুনরাবৃত্তিযোগ্যতা |
±2.5um |
||||
ভিডিও সিস্টেম |
সিসিডি |
হাই ডেফিনিশন 1/3" কালার সিসিডি ক্যামেরা |
|||
লেন্স |
6.5X অবিরত ক্লিক জুম লেন্স;অপটিক্যাল ম্যাগনিফিকেশন: 0.7X-4.5X;ভিডিও ম্যাগনিফিকেশন: 26X~172X(21.5"মনিটর) |
||||
আলোকসজ্জা ব্যবস্থা |
কনট্যুর |
LED সমান্তরাল কনট্যুর আলোকসজ্জা |
|||
পৃষ্ঠতল |
0~255 স্টেপলেস সামঞ্জস্যযোগ্য 5-রিং 8-বিভাগ LED পৃষ্ঠের আলোকসজ্জা |
||||
বিবর্ধন |
0.7X~4.5X |
||||
পরিমাপ সফ্টওয়্যার |
UNIMETRO 2D সম্পূর্ণরূপে স্বয়ংক্রিয় পরিমাপ সফ্টওয়্যার |
||||
ধারণ ক্ষমতা |
±2.5um |
||||
কাজের পরিবেশ |
25 কেজি |
||||
পাওয়ার সাপ্লাই |
তাপমাত্রা 20℃±2℃,আর্দ্রতার সীমা<2℃/hr, আর্দ্রতা 30~80%, কম্পন<0.002g, <15Hz |
||||
ডিডাইমেনশন(W*D*H)(মিমি) |
220V/50Hz/10A |
||||
ডিডাইমেনশন(W*D*H)(মিমি) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
নেট ওজন (কেজি) |
380 |
450 |
600 |
800 |
