| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | UNIMETRO |
| সাক্ষ্যদান: | CE |
| মডেল নম্বার: | Metroking |
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| প্যাকেজিং বিবরণ: | কাঠ মামলা |
| ডেলিভারি সময়: | 60 দিনের |
| পরিশোধের শর্ত: | T T |
| যোগানের ক্ষমতা: | 1 প্রতি 75 দিন |
| উপাদান: | গ্র্যানিত্শিলা | Y অক্ষ গাইড উপায়: | DUO পরিকল্পিত গাইড উপায় |
|---|---|---|---|
| Servo মোটর: | উচ্চ ক্ষমতা servo মোটর | এমপিইই (এম) এস: | 1.1 থেকে + L / 400 |
| এমপিইপি (ওম) এস: | 1.4 থেকে |

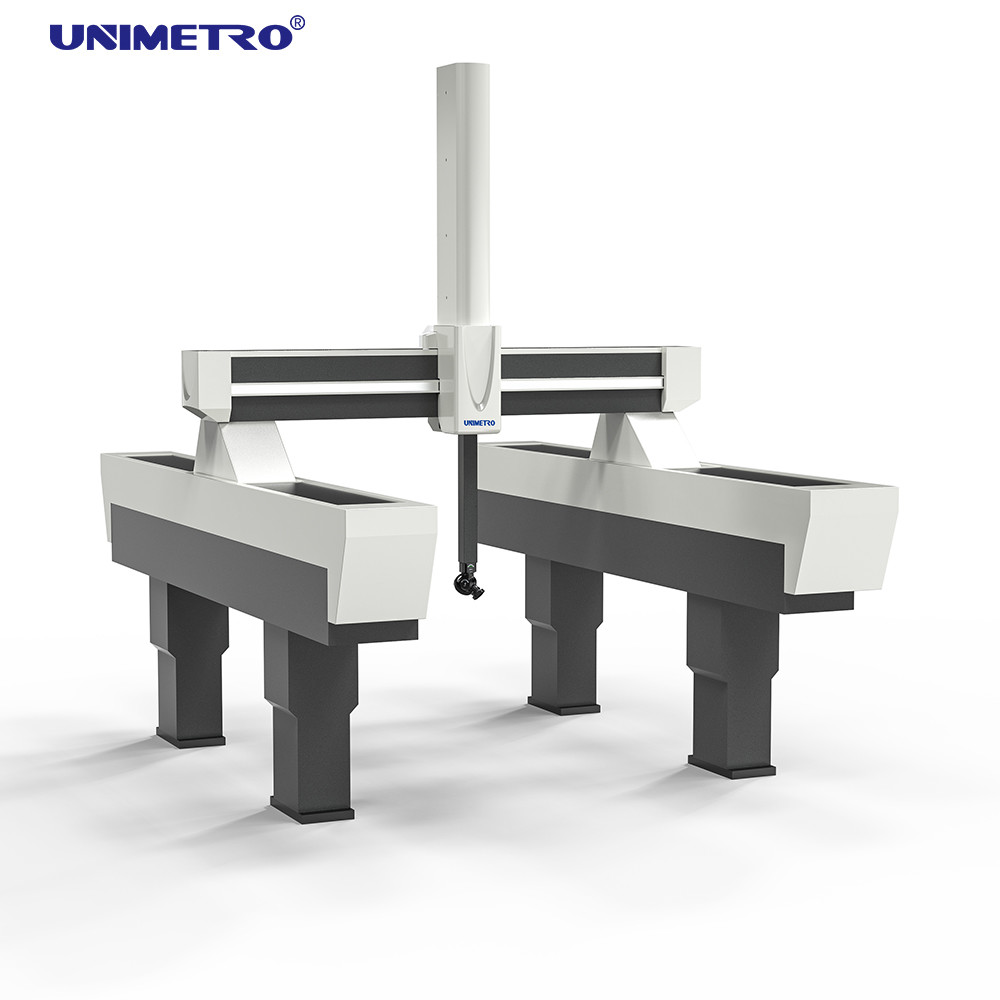

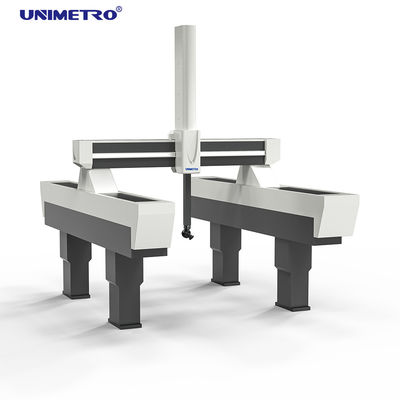

সুপার সঠিক 3D কোয়ালিফাইং পরিমাপ মেশিন সঠিকতা থেকে 1.1 um ইনস্টিটিউশন
বৈশিষ্ট্য
Metroking সিরিজ 3D সমন্বয় পরিমাপ মেশিন উচ্চ নির্ভুলতা পরিমাপ মেশিন উন্নয়নশীল এবং উত্পাদন অভিজ্ঞতা একটি প্রতিফলন। একাধিক শিল্প অনুমোদন, Metroking সিরিজ উচ্চ স্পষ্টতা পরিমাপ শিল্প একটি আদর্শ মডেল হয়ে ওঠে। এটা উচ্চ নির্ভুলতা কাজ টুকরা পরিমাপ এবং বক্ররেখা স্ক্যানিং জন্য উপযুক্ত এছাড়াও, অফিসিয়াল প্রতিষ্ঠানের জন্য এবং মান টুকরা পরিমাপ।
মেট্রোকিং সিরিজ উচ্চ নির্ভুলতা সিএনসি 3D সমন্বয় পরিমাপ মেশিন গ্রানাইট উপাদান, সসীম উপাদান নকশা এবং gantry গঠন ব্যবহার করা হয়, উচ্চ স্থায়িত্ব এবং নির্ভরযোগ্যতা নিশ্চিত।
গ্রানাইট ক্রস মরীচিকা, ইন্টিগ্রেটেড মেশিন বেস, কলাম কার্যকরী পর্যায়ে এবং Z অক্ষ একটি সম্পূর্ণ বন্ধ কাঠামো গঠন করে, উচ্চ স্থায়িত্ব বৈশিষ্ট্য, কম বিকৃতি এবং অসামান্য তাপ স্থায়িত্ব নিশ্চিত।
মেট্রোকিং সিরিজের 3 অক্ষের সমন্বয়কারী পরিমাপ মেশিনটি ড্রাইভিং সিস্টেম হিসাবে উন্নত নরম ইস্পাত তারের সংমিশ্রিত গিয়ার বেল্ট ব্যবহার করছে, চলমান প্রক্রিয়া কোন গোলমাল, দ্রুত লোকেটিং এবং দীর্ঘ জীবনচক্র তৈরি করবে না।
ড্রাইভিং সিস্টেম হিসাবে ড্রাইভ সিস্টেম, 3 অক্ষ কেন্দ্র ড্রাইভ, উচ্চ নির্ভুলতা রৈখিক দাঁড়িপাল্লা কেন্দ্র অবস্থান ইনস্টল করা হয়, অক্ষ আন্দোলনের অফসেট প্রতিরোধ করা, abbe ত্রুটি হ্রাস, হিসাবে Y অক্ষ DUO পরিকল্পিত গাইড পদ্ধতি ব্যবহার করা হয়।
উচ্চ ক্ষমতা servo মোটর ব্যবহার করে, মূলত গতি নিয়ন্ত্রণ কর্মক্ষমতা উন্নত, অনেক ভাল ত্বরণ, ব্রেকিং, এবং দ্রুত চলমান অর্জন।
Metroking সিরিজ 3D সমন্বয় পরিমাপ মেশিন উচ্চ কার্যকারিতা বায়ু সিস্টেম ব্যবহার করা হয়, Z অক্ষ বায়ু ভারসাম্য সঙ্গে, লোকেটিং সঠিকতা উন্নত, এছাড়াও আন্দোলন নির্ভরযোগ্য এবং মসৃণ করে তোলে 3 মাত্রা সঠিক ফিল্টার সিস্টেম, গাইড উপায় দীর্ঘ জীবন চক্র নিশ্চিত। উচ্চ কার্যকারিতা ক্ষমতা তারের এবং towline ব্যবহার করে, ইলেকট্রনিক্স স্থিতিশীলতা নিশ্চিত।
দ্বারা প্রস্তুত Blogger
উন্নত Renishaw UCC সিরিজ কন্ট্রোলার
3D সমন্বয় পরিমাপ মেশিন জন্য ইউনিভার্সাল নিয়ন্ত্রণ
Metroking সিরিজ 3D সমন্বয় পরিমাপ মেশিন সম্পূর্ণ লাইন ট্রিগার অনুসন্ধান এবং যোগাযোগ টাইপ স্ক্যান প্রোবের সাথে সামঞ্জস্যপূর্ণ। উচ্চ নির্ভুলতা জটিল বক্ররেখা উচ্চ গতির স্ক্যানিং (রিভার্স ইঞ্জিনিয়ারিং) অর্জনের জন্য লেজার লাইন স্ক্যান প্রোজেস, উচ্চ নির্ভুলতা পয়েন্ট স্ক্যানিং মাথা এবং এলভি সিরিজ উচ্চ রেজল্যুশন CCD ডিজিটাল অপটিক্যাল দৃষ্টি পরিমাপ মাথা, মাইক্রো মাত্রা উচ্চ নির্ভুলতা অ যোগাযোগ পরিমাপ।
পরামিতি
| মডেল | অক্ষ | যথার্থতা পরিমাপ | মাত্রা | কাজ স্থান | ওজন | সর্বোচ্চ লোড হচ্ছে | |||||||
| মিসেসিং রেঞ্জ | ISO10360-2: 2001 / গিগাবাইট / T16857.2-2006 | ||||||||||||
| এক্স | ওয়াই | জেড | এস | LX | Ly দ্বারা | Lz | Wx | WY | Wz | ||||
| মিমি | মিমি | মিমি | MPEE (উম) | MPEP (উম) | মিমি | মিমি | মিমি | মিমি | মিমি | মিমি | কেজি | কেজি | |
| NCF553 | 500 | 500 | 300 | 1.1 থেকে + L / 400 | 1.4 থেকে | 1600 | 1400 | 2550 | 600 | 600 | 400 | 6000 | 300 |
| NCF564 | 500 | 600 | 400 | 1.2 থেকে + L / 400 | 1.5 থেকে | 1600 | 1600 | 2750 | 600 | 700 | 500 | 6200 | 350 |
| NCF575 | 500 | 700 | 500 | 1.4 থেকে + L / 400 | 1.5 থেকে | 1600 | 1800 | 2950 | 600 | 800 | 600 | 6800 | 500 |
| NCF686 | 600 | 800 | 600 | 1.4 থেকে + L / 400 | 1.5 থেকে | 1700 | 2000 | 3150 | 700 | 900 | 700 | 7200 | 600 |
| NCF8106 | 800 | 1000 | 600 | 1.2 থেকে + L / 400 | 1.5 থেকে | 1900 | 2400 | 3150 | 900 | 1100 | 700 | 7800 | 700 |
| NCF10126 | 1000 | 1200 | 600 | 1.5 থেকে + L / 400 | 1.8 থেকে | 2100 | 2800 | 3150 | 1100 | 1300 | 700 | 9800 | 800 |
কাজের পরিবেশ
পাওয়ার ভোল্টেজ: 220V
বায়ু চাপ: 0.7-1.0 এমপিএ
ফিল্টার নিখুঁত: 0.3um
বায়ু সরবরাহ: 0.12-0.45 মি / মিনিট
তাপমাত্রা বিন্যাস: 18-22 ° C
ঘণ্টায় তাপমাত্রা চক্র: 1 ডিগ্রি সেন্টিগ্রেড
থার্মাল গ্রেডিয়েন্ট: 1 ডিগ্রি সেন্টিগ্রেড
আপেক্ষিক আর্দ্রতা: 55% -65%
