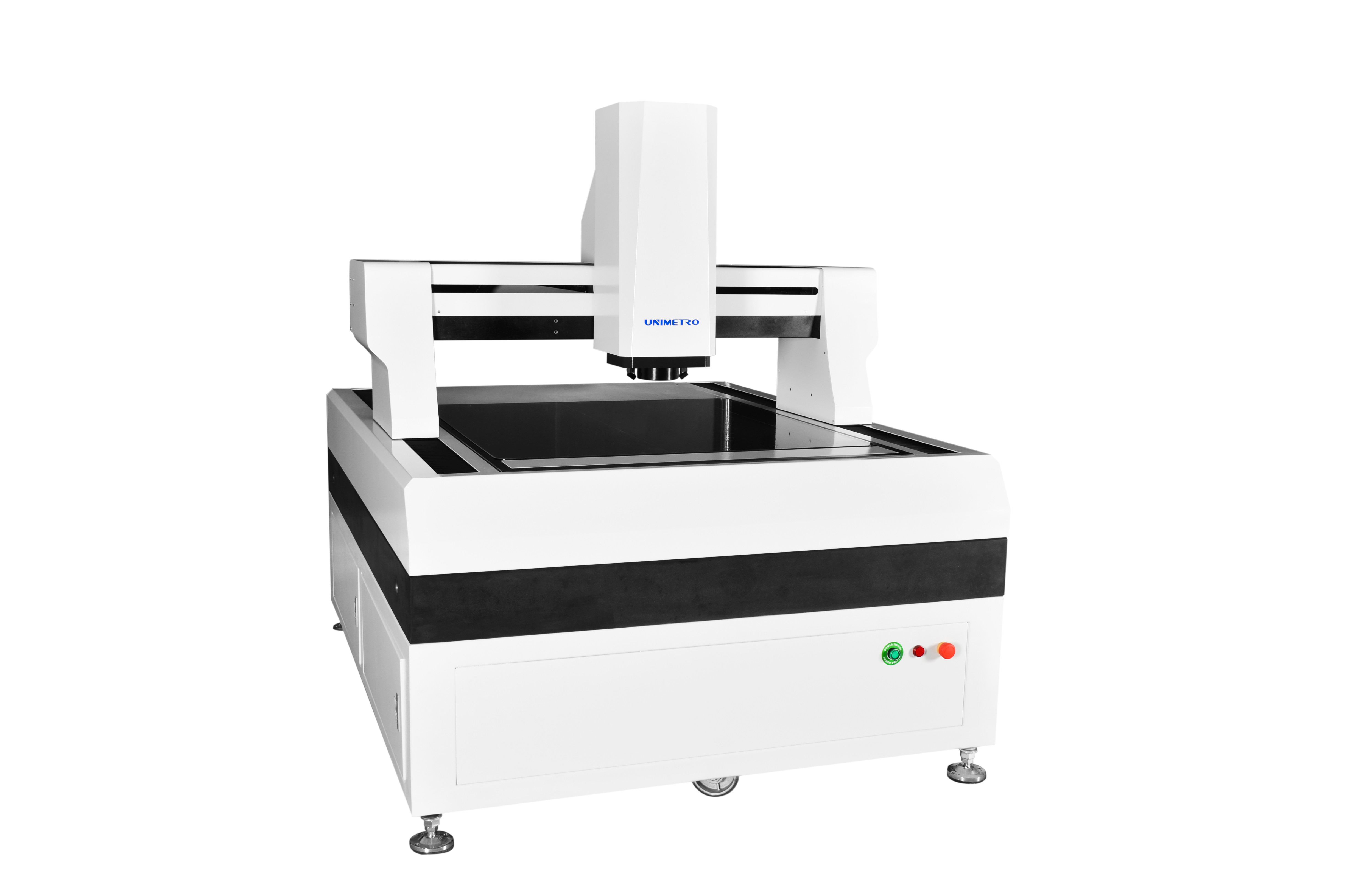

বন্ধ লুপ সরো মোটর সহ বৃহত্তর ভিশন পরিমাপ মেশিন

বন্ধ লুপ সার্ভো মোটর সহ বড় আকারের দৃষ্টি পরিমাপ সিস্টেম


তিনি উচ্চ-দক্ষতা বড় আকারের দৃষ্টি পরিমাপ সিস্টেমের সিরিজ বিশেষভাবে উচ্চ-নির্ভুলতা এবং বড়-স্কেল পরিমাপের জন্য ডিজাইন করা হয়েছে।পরিমাপ কাজ স্থির রাখতে এটি সম্পূর্ণরূপে বন্ধ মোবাইল সেতু কাঠামো গ্রহণ করে।এটি বিভিন্ন পণ্যের জ্যামিতিক পরামিতিগুলি কার্যকরভাবে সনাক্ত করতে জৈবভাবে উচ্চ-নির্ভুলতা এবং উচ্চ-দক্ষতাকে একত্রিত করে।বর্তমানে, এটি প্রধানত PCB সার্কিট বোর্ড, তামা পরিহিত ল্যামিনেট, ফ্ল্যাট গ্লাস, তরল স্ফটিক মডিউল, ছুরি ছাঁচ, অন্তরক উপাদান, নির্ভুল শীট ধাতু এবং অন্যান্য শিল্পে ব্যবহৃত হয়।





বর্ণনা

দৃষ্টি পরিমাপ সিস্টেম উচ্চ কঠোর কাঠামো নকশা
>> পুরো বন্ধ ফ্রেম চলন্ত সেতু কাঠামো গৃহীত হয়, পরিমাপ ওয়ার্কপিস সংশোধন করা হয়, ভারবহন ক্ষমতা বড়, এবং গতি কর্মক্ষমতা ভাল.
>> উচ্চ দৃঢ়তা এবং উচ্চ নির্ভুলতা যান্ত্রিক কাঠামো নিশ্চিত করতে যান্ত্রিক নকশায় সসীম উপাদান বিশ্লেষণ প্রযুক্তি প্রবর্তন করুন।
>> গ্রেড 000 গ্রানাইট বেস, উচ্চ শক্তি, জারা প্রতিরোধের এবং ভাল স্থায়িত্ব।
>> অ্যালুমিনিয়াম অক্সাইড পৃষ্ঠ চিকিত্সা worktable, দ্রুত এবং নমনীয় কর্ম নিয়ন্ত্রণ, টেকসই এবং সুন্দর.

দৃষ্টি পরিমাপ সিস্টেমউচ্চ নির্ভুলতা কনফিগারেশন
>> RENISHAW ওপেন গ্রেটিং রুলার, রেজোলিউশন 0.5um, উচ্চ নির্ভুলতা এবং ভাল স্থায়িত্ব।
>> নির্ভুল লিনিয়ার গাইড রেল, গ্রাইন্ডারের বল স্ক্রু এবং এসি সার্ভো মোটর মেশিন সিস্টেমের অবস্থান নির্ভুলতার স্থায়িত্ব নিশ্চিত করে।
>> 2M পিক্সেল হাই-ডেফিনিশন কালার গিগা ডিজিটাল ক্যামেরা পরিষ্কার পর্যবেক্ষণ এবং স্থিতিশীল পরিমাপের প্রয়োজনীয়তা পূরণ করে।
>> 6.5x হাই-ডেফিনিশন অপটিক্যাল লেন্স, সঠিক স্বয়ংক্রিয় জুম, এক পিক্সেল সংশোধন।
>> প্রোগ্রামেবল 5-রিং 8-জোন LED পৃষ্ঠ আলোর উত্স, ট্রান্সমিশন সমান্তরাল LED কনট্যুর আলোর উত্স সিস্টেম, বুদ্ধিমান 256 স্তরের উজ্জ্বলতা সমন্বয়।
>> সম্পূর্ণ অক্ষ সিএনসি নিয়ন্ত্রণ, এসি সম্পূর্ণ বন্ধ লুপ সার্ভো মোটর ড্রাইভ।





পরামিতি

মডেল	এইচই 652	HE862	HE1080	HE1210	HE1512	HE1812
X,Y ভ্রমণ (মিমি)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
জেড-অক্ষ ভ্রমণ(মিমি)	200 (গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী উত্থাপিত হতে পারে)
ধারণ ক্ষমতা	প্রায়.35 কেজি
মাত্রা (মিমি)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
ওজন (কেজি)	1500	1800	2900	3200	4400	4800
রেজোলিউশন	0.5μm (বিকল্পের জন্য 0.1um)
	ক্যামেরা	2M HD GIGA ডিজিটাল ক্যামেরা
	উত্তল দর্পণ	পেশাদার অটো জুম লেন্স জুম লেন্স বড়করণ: 1~10X
	ভিডিও ম্যাগনিফিকেশন	18~195X (নির্বাচিত ক্যামেরার বিভিন্ন মডেল অনুসারে, এর বিবর্ধন পরিবর্তিত হবে; প্রকৃত বিবর্ধন পরিমাপ করা ডেটা সাপেক্ষে)
	এফওভি	8.1 ~ 1.3 মিমি (ক্যামেরা এবং লেন্সের বিভিন্ন ম্যাচিং স্কিম অনুযায়ী, দৃশ্যের ক্ষেত্রটি সেই অনুযায়ী পরিবর্তিত হবে, এবং দৃশ্যের প্রকৃত ক্ষেত্রটি পরিমাপ করা ডেটা সাপেক্ষে)
	সঠিকতা*	≤ (3+L/200)μm
আলোকসজ্জা	প্রোগ্রামেবল 5-রিং 8 বিভাগ LED পৃষ্ঠের আলোকসজ্জা (40 বিভাগ রিং লাইট, কো-অক্ষীয় আলো, বিকল্পের জন্য চলমান মাল্টি কালার রিং লাইট)
