HIWIN লিনিয়ার গাইড ওয়ে 2 ডি সিএনসি ভিএমএম ভিশন পরিমাপ মেশিন

HIWIN লিনিয়ার গাইড ওয়ে 2 ডি সিএনসি ভিএমএম ভিশন পরিমাপ মেশিন

HIWIN লিনিয়ার গাইড ওয়ে 2 ডি সিএনসি ভিএমএম ভিশন পরিমাপ মেশিন
video
HIWIN লিনিয়ার গাইড ওয়ে 2 ডি সিএনসি ভিএমএম ভিশন পরিমাপ মেশিন
পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: UNIMETRO
সাক্ষ্যদান: CE ISO
মডেল নম্বার: শিখর
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1
মূল্য: Discussible
প্যাকেজিং বিবরণ: কাঠের ক্ষেত্রে
ডেলিভারি সময়: 10 ~ 20 দিন
পরিশোধের শর্ত: এল / সি, টি / টি
যোগানের ক্ষমতা: 30 প্রতি মাসে
যোগাযোগ
বিস্তারিত পণ্যের বর্ণনা
মাত্রা: 960 * 710 * 1075 মিমি দুরত্ব পরিমাপ করা: 400 * 300 * 200mm
সঠিকতা: 3 + + এল / 200um repeatability: 3um
ওজন: 380KG ক্যামেরা: শিল্প গ্রেড সিসিডি ক্যামেরা
লেন্স: 0.7-4.5X কার্যকারী দূরত্ব: 108mm
লিনিয়ারস্কেল রেজোলিউশন: 0.0005mm পাটা: 24 মাস
লক্ষণীয় করা:

ভিএমএম দৃষ্টি পরিমাপ মেশিন

,

2 ডি দৃষ্টি পরিমাপ মেশিন

,

HIWIN লিনিয়ার গাইড ওয়ে পরিমাপ মেশিন

সিএনসি অপটিকাল পরিদর্শন সিস্টেম কম দামের সাথে কোণ পরিমাপের জন্য

অপটিক্যাল ইন্সপেকশন সিস্টেম হ'ল মাইক্রন স্তর পর্যন্ত নির্ভুলতা শারীরিক মাত্রা পরিমাপের জন্য ব্যবহৃত একটি যন্ত্র।কাজের পরিমাপের মেশিনটি ক্যামেরাটি ব্যবহার করে কাজের অংশের চিত্র ক্যাপচার করতে, চিত্রের পিক্সেল বিশ্লেষণ করতে এবং পরিমাপ করার সফ্টওয়্যারটির সাহায্যে 2D মাত্রা গণনা করে একটি অপটিক্যাল পরিমাপ যন্ত্র।
সিএনসি অপটিকাল পরিদর্শন সিস্টেম একটি শক্তিশালী মাত্রা পরিমাপ ডিভাইস যা ভর উত্পাদন মানের নিয়ন্ত্রণ প্রক্রিয়াটির জন্য ডিজাইন করা হয়েছে।এটি শক্তিশালী সফ্টওয়্যার দ্বারা কনফিগার করা হয়েছে যা পরিমাপের প্রক্রিয়াটিকে প্রোগ্রামযোগ্য করে তোলে, ব্যবহারকারীরা স্বয়ংক্রিয় প্রক্রিয়া দ্বারা পরিমাপের বৃহত পরিমাণে পণ্য অর্জন করতে পারে।পিক সিরিজটি ইউনিমেট্রো দ্বারা বিকাশিত সম্পূর্ণ স্বয়ংক্রিয় সিএনসি ভিশনের একটি অর্থনৈতিক মডেল।
সহজ এবং ইন্টিগ্রেটেড ডিজাইন আমাদের কম খরচে মেশিনটি তৈরি করতে দেয়, মাঝামাঝি সময়ে উচ্চ পরিমাপের নির্ভুলতা এবং সেরা পারফরম্যান্স রাখে।ব্যবহারকারীরা খুব কম দামের সাথে একটি সম্পূর্ণ সিএনসি ভিশন পরিমাপ মেশিন থেকে উচ্চ দক্ষতা এবং শ্রম ব্যয় সাশ্রয়ের সুবিধা উপভোগ করতে সক্ষম হন।

অপটিকাল পরিদর্শন সিস্টেম হার্ডওয়্যার কনফিগারেশন

Ax 3 অক্ষ 0.5um রেজোলিউশন লিনিয়ার স্কেল
◉ উচ্চ কার্যকারিতা অটো ফোকাস ফাংশন
◉ অ্যালুমিনিয়াম কাজের পর্যায়ে এবং হার্ড অ্যানোডাইজিং

Ren রেনিশা টাচ প্রোবের সাথে সামঞ্জস্যপূর্ণ (alচ্ছিক)
R 3 টি রিং 8 বিভাগ LED রিং লাইট সফ্টওয়্যার নিয়ন্ত্রণ এবং প্রোগ্রামযোগ্য program
Ralle সমান্তরাল হালকা পথ LED কনট্যুর লাইট সফ্টওয়্যার নিয়ন্ত্রণ এবং প্রোগ্রামযোগ্য
◉ কনফোকল ফাইবার ডিসপ্লেসমেন্ট সেন্সর (alচ্ছিক)
I HIWIN লিনিয়ার গাইড উপায়
◉ জেড অক্ষটি মোটর চালিত নিয়ন্ত্রণ
◉ ইন্টিগ্রেটেড কোর কন্ট্রোল বাক্স

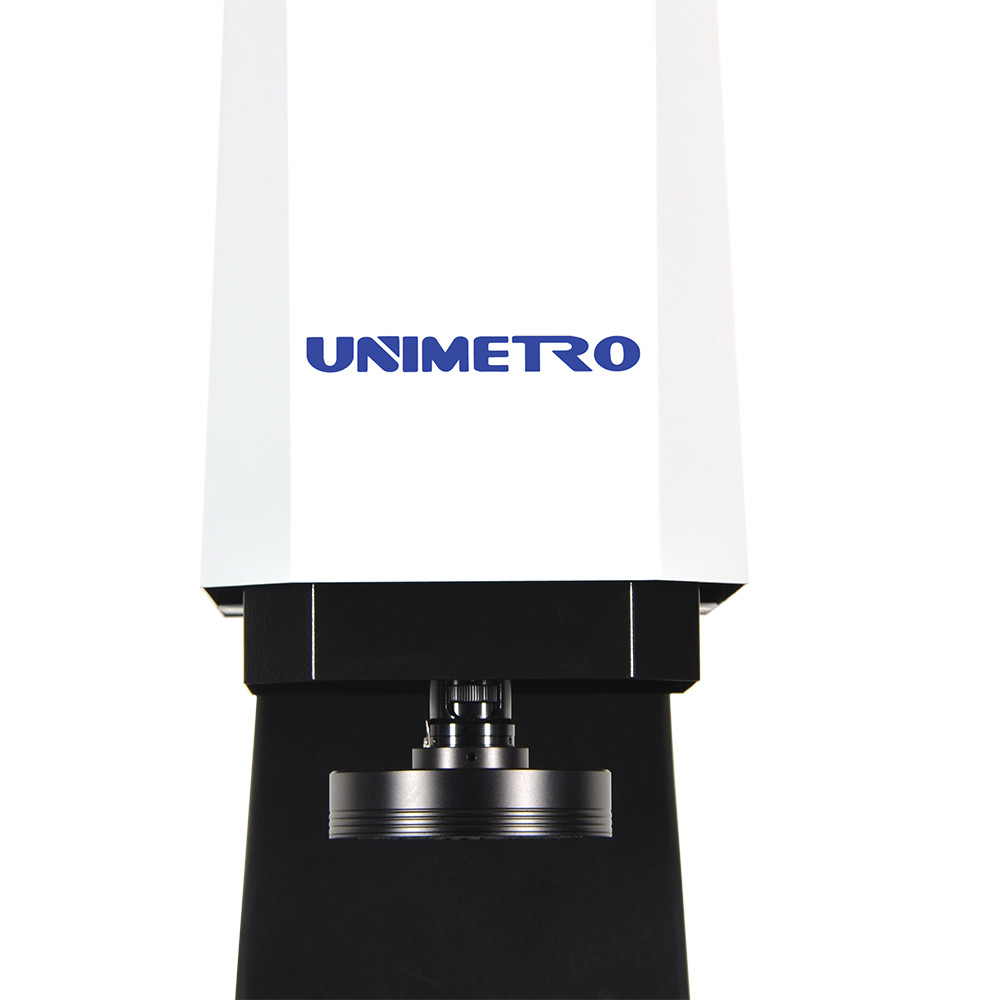

◉ শিল্প গ্রেড সিসিডি ক্যামেরা
Z জেড অক্ষের গতিবিধি নিয়ন্ত্রণের জন্য ম্যানুয়াল পালসিনেটর
Position সহায়ক অবস্থান এবং ফোকাসিংয়ের জন্য লেজার সূচক সহ ((চ্ছিক)
ম্যাগনিফিকেশন সিগন্যাল প্রতিক্রিয়া সেন্সর সহ 0.7-4.5X ম্যানুয়াল ড্যান্টড জুম লেন্স
HIWIN লিনিয়ার গাইড ওয়ে 2 ডি সিএনসি ভিএমএম ভিশন পরিমাপ মেশিন 0


অপটিকাল পরিদর্শন সিস্টেম অ্যাপ্লিকেশন
1) পিইএসি সিরিজ ভিএমএম ওমরন ফাইবার পরিমাপ সেন্সরগুলির সম্পূর্ণ লাইনের সাথে সামঞ্জস্যপূর্ণ, যা প্রস্তাব দেয়;সুনির্দিষ্ট পরিমাপের প্রয়োজনীয়তার আরও সম্ভাবনা।

2) ঝুঁকানো বা বাঁকা পৃষ্ঠের স্থিতিশীল পরিমাপ
3) বিভিন্ন উপকরণ ধরণের স্থিতিশীল পরিমাপ
4) মসৃণ বা মোটা পৃষ্ঠের স্থিতিশীল পরিমাপ

5) পিক সিরিজ ভিএমএম Renচ্ছিক কনফিগারেশন হিসাবে রেনিশা টাচ প্রোবের সাথে সামঞ্জস্যপূর্ণ।ব্যবহারকারীরা সহজেই একটি মেশিনে 2 ডি এবং 3 ডি পরিমাপের ফাংশন অর্জন করতে পারে।
)) সফ্টওয়্যারটি অপটিকাল লেন্স এবং টাচ প্রোবের মধ্যে অফসেট গণনা করতে পারে, নিশ্চিত করে যে সমস্ত পরিমাপের ফলাফল একটি স্থানাঙ্ক ব্যবস্থার মধ্যে রয়েছে।বিপরীত প্রকৌশল জন্য 3D অঙ্কন হিসাবে পরিমাপের ফলাফল রাখা যেতে পারে be


অপটিকাল পরিদর্শন সিস্টেম সফ্টওয়্যার ফাংশন
UNIMETRO INSPECT3D সফ্টওয়্যারটি ব্যবহারকারী বান্ধব UI সহ, শিখতে সহজ, শক্তিশালী ফাংশন সহ ব্যবহারকারীদের দ্রুত এবং সুনির্দিষ্ট পরিমাপ অর্জন করতে দেয়।
সফ্টওয়্যারটি সম্পূর্ণ ইংরেজী ভাষা ইউআই সরবরাহ করছে, নতুন ভাষার বিকাশের অনুমতি দেয়।

◉ ইনপুট সিএডি ফাইল এবং পরিমাপ
Ts অংশগুলি অ্যারে এবং ম্যাক্রো পরিমাপ করে
◉ স্বয়ংক্রিয় ফোকাস এবং উচ্চতা পরিমাপ
◉ নেভিগেট ফাংশন দ্রুত অবস্থান নির্ধারণে সহায়তা করে
Ge শক্তিশালী জ্যামিতিক পরিমাপের ফাংশন
◉ একাধিক ডেটা প্রতিবেদন এবং গ্রাফিকাল ডেটা আউটপুট ফাংশন
Lex নমনীয় ব্যবহারকারী প্রোগ্রাম
Reference রেফারেন্স উপাদান তৈরি করা
Edge শক্তিশালী প্রান্ত সনাক্তকরণ ফাংশন
একাধিক বাহ্যিক আনুষাঙ্গিক সমর্থন ◉
Ge জ্যামিতিক সহনশীলতার উপাদানগুলির স্বয়ংক্রিয় গণনা
Production দ্রুত এবং সুবিধামত জটিল উত্পাদন পরিমাপ

অপটিকাল পরিদর্শন সিস্টেমের পরামিতি

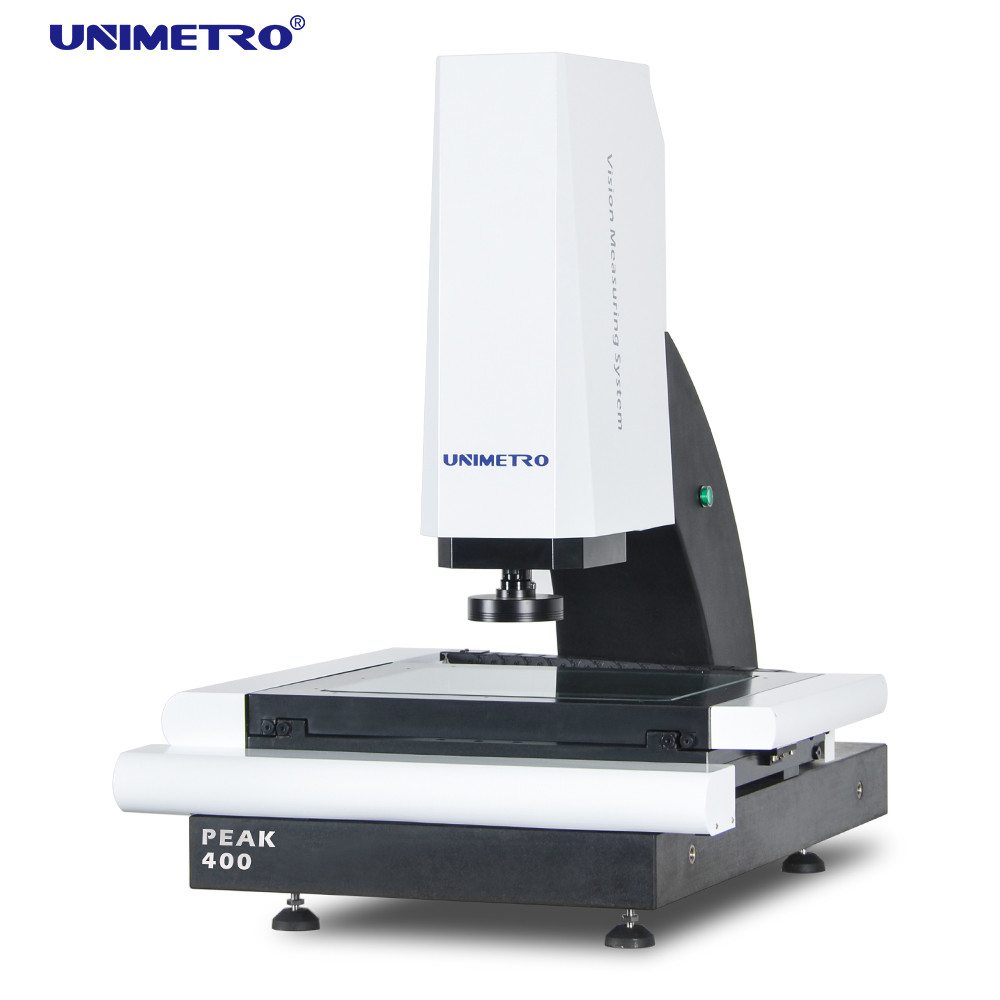

PEAK300
PEAK400
মাত্রা (মিমি) (এল * ডাব্লু * এইচ)
850 * 650 * 1060
1000 * 800 * 1080
পরিমাপের ব্যাপ্তি (মিমি) (এক্স * ওয়াই * জেড)
300 * 200 * 200
400 * 300 * 200
নির্ভুলতা (উম)
3 + এল / 200
3 + এল / 200
পুনরাবৃত্তিযোগ্যতা (আম)
ওজন (কেজি)
120
150
ক্যামেরা
শিল্প গ্রেড এনালগ সিসিডি ক্যামেরা এবং SV2000E ভিডিও কার্ড
লেন্স
সিগন্যাল প্রতিক্রিয়া (ptionচ্ছিক) / অটো জুম লেন্স (ptionচ্ছিক) সহ ম্যানুয়াল ডেন্টেড জুম লেন্স 0.7-4.5X / 0.7-4.5X ম্যানুয়াল জুম লেন্স
চৌম্বকীয়করণ
18-188X (ক্যামেরা এবং লেন্সের বিভিন্ন সংমিশ্রণ বিভিন্ন ম্যাগনিফিকেশন সীমার দিকে নিয়ে যায়
FOV
8.1-1.3 মিমি (ক্যামেরা এবং লেন্সের বিভিন্ন সংমিশ্রণটি বিভিন্ন এফওভিও সীমার দিকে নিয়ে যায়)
কার্যকারী দূরত্ব
108 মিমি
লিনিয়ার স্কেল রেজোলিউশন
0.0005 মিমি
আলোকসজ্জা
প্রোগ্রামেবল 3 টি রিং, 8 বিভাগের পৃষ্ঠের রিং লাইট, প্রোগ্রামেবল প্যারালাল কনট্যুর আলো



কোম্পানির তথ্য
HIWIN লিনিয়ার গাইড ওয়ে 2 ডি সিএনসি ভিএমএম ভিশন পরিমাপ মেশিন 1
HIWIN লিনিয়ার গাইড ওয়ে 2 ডি সিএনসি ভিএমএম ভিশন পরিমাপ মেশিন 2

FAQ

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেডিং সংস্থা?
এ 1: আমরা একটি কারখানা এবং 24 ঘন্টার মধ্যে আপনাকে দ্রুত উত্তর দিচ্ছি।

প্রশ্ন 2: আপনার সংস্থায় মূলত কী আছে?
এ 2: আমরা মূলত ভিশন মাপার মেশিন উত্পাদন করি, সমন্বয় মাপার মেশিন, সিএমএম এবং ভিএমএম ফিক্সারসেটেক c
প্রশ্ন 3: উপযুক্ত স্পেসিফিকেশন কীভাবে চয়ন করবেন?
এ 3: আপনি যতক্ষণ না আমাদের বিভিন্ন আকার এবং আকারের আকার নির্ধারণ করতে বলবেন, আমাদের পেশাদার দল আপনাকে উপযুক্ত নির্দিষ্টকরণের সরঞ্জাম পরিমাপ করার পরামর্শ দিবে।
প্রশ্ন 4: আপনি স্বনির্ধারিত পরিষেবা গ্রহণ করেন?
এ 4: নিশ্চিত হন!আমরা কেবলমাত্র সাধারণ মেশিনই সরবরাহ করতে পারি না, তবে গ্রাহকদের প্রয়োজন অনুসারে মেশিনগুলিও সরবরাহ করতে পারি।
প্রশ্ন 5: আপনার ওয়ারেন্টি পিরিয়ড কত?
এ 5: আমাদের পণ্যের ওয়ারেন্টি সময়কাল 1 বছর।আমাদের পণ্যের গুণমান খুব স্থিতিশীল, এবং আমরা কিছু ভাঙ্গা অংশে অনেক উন্নতি করেছি।আপনি আমাদের পণ্যের গুণমান নিশ্চিত করতে পারেন।
