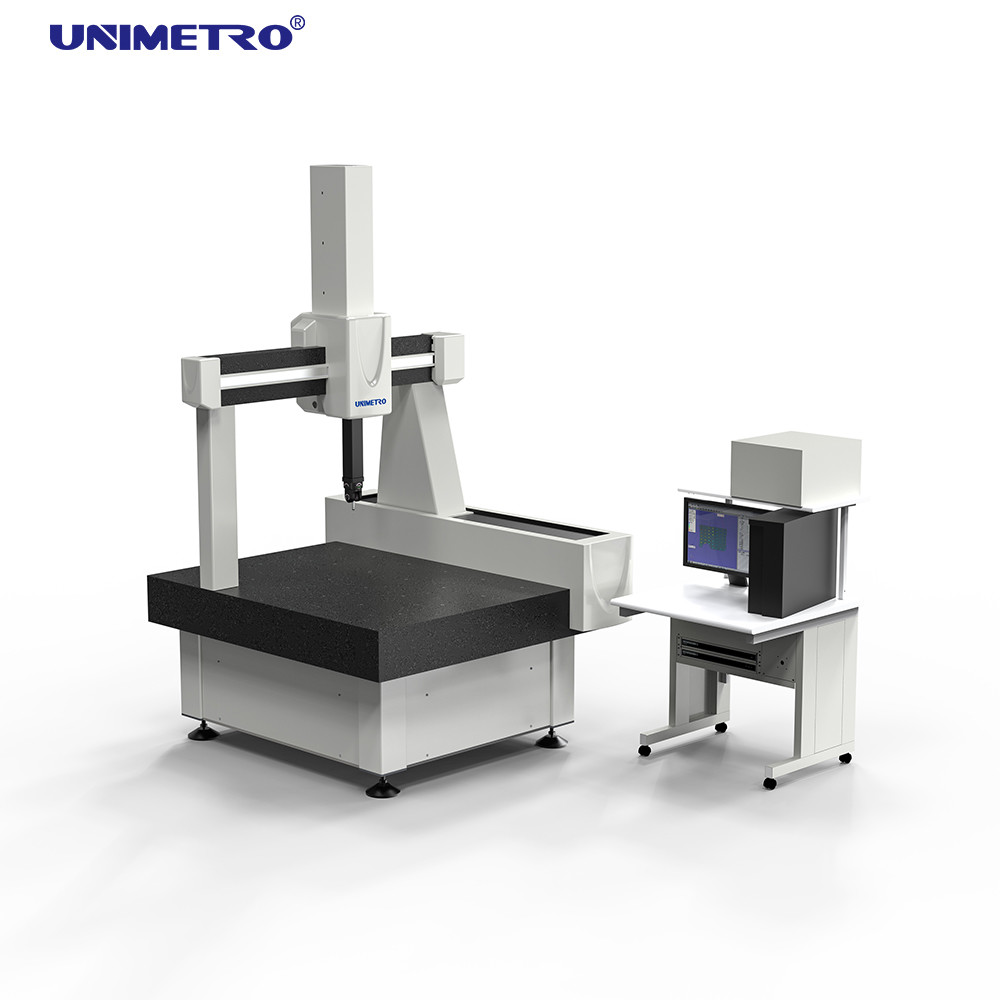

মার্বেল বেস সহ হিলিয়াম 3 ডি সমন্বয় পরিমাপ মেশিন

মার্বেল বেস সহ হিলিয়াম 3 ডি সমন্বয় পরিমাপ মেশিন

  • মার্বেল বেস সহ হিলিয়াম 3 ডি সমন্বয় পরিমাপ মেশিন
মার্বেল বেস সহ হিলিয়াম 3 ডি সমন্বয় পরিমাপ মেশিন
পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: UNIMETRO
সাক্ষ্যদান: CE,ISO
মডেল নম্বার: হীলিয়াম্
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1
মূল্য: Discussible
প্যাকেজিং বিবরণ: কাঠের ক্ষেত্রে
ডেলিভারি সময়: 3 ~ 5 সপ্তাহ
পরিশোধের শর্ত: টি / টি
যোগানের ক্ষমতা: 40
যোগাযোগ
বিস্তারিত পণ্যের বর্ণনা
পণ্যের নাম: সিএমএম সমন্বয় মাপার যন্ত্র পাদান: মার্বেল বেস
দুরত্ব পরিমাপ করা: 813 এক্স 1200 এক্স 710 মিমি ওভারওর ডায়ামেনশন: 1585 এক্স 2000 এক্স 2900 মিমি
মেশিন ওজন: 2600kg এমপিই: ≤ 1.8 + এল / 350 (মিমি)
এমপিইপি: । 2.5μm স্কেল রেজোলিউশন: 0.5um
লক্ষণীয় করা:

হিলিয়াম 3 ডি স্থানাঙ্ক পরিমাপ মেশিন

,

550 মিমি / s 3 ডি সমন্বয় পরিমাপ মেশিন

,

মার্বেল বেস 3 ডি মিমি মেশিন

হিলিয়াম প্রকার 800 * 1200 * 700 মিমি উচ্চ নির্ভুলতা পূর্ণ অটো 3 ডি সিএমএম স্থানাঙ্ক পরিমাপ মেশিন



ভূমিকা

"হিলিয়াম" সর্বোচ্চ নির্ভুলতা মেশিন দ্বারা চিহ্নিত করা হয় যা ইউনিমেট্রো সম্পূর্ণরূপে বিকাশ ও নকশাকৃত।প্রতিটি অংশ উত্পাদনকালীন সময়ে কঠোরভাবে নির্বাচিত হয় এবং নিশ্চিত হয়ে যায় যে সমাবেশের সময়কালে সমস্ত অংশ নিখুঁতভাবে এবং সুবিধাজনকভাবে সংযুক্ত রয়েছে।পরিমাপ মেশিনগুলির গ্রহণযোগ্যতা আইএসও 10360-2 অনুযায়ী হয়।এটি করার ক্ষেত্রে দুটি মানিক গ্রহণযোগ্যতা পদ্ধতি ব্যবহার করা হয়।সমস্ত পরিমাপ মেশিন একটি অতি নির্ভুলতা লেজার দিয়ে পরিমাপ করা হয়।এরপরে, ডিকেডি-প্রত্যয়িত কঠিন ব্যবস্থা যেমন গেজ ব্লকস, বল প্লেট ইত্যাদির সাথে মান মেনে একটি পরীক্ষা করা হয়।অতএব, মেশিন গ্রাহকরা সর্বশেষে ব্যবহার করুন আসল উচ্চ মানের, উচ্চ নির্ভুলতা এবং জার্মান প্রযুক্তি।



প্রযুক্তিগত পরামিতি

পরিমাপের ক্ষেত্র: এক্স = 813 মিমি, ওয়াই = 1220 মিমি, জেড = 710 মিমি

সামগ্রিক মাত্রা: 1350 এক্স 1580 এক্স 2680 মিমি

সর্বাধিক অংশ ওজন: 1200 কেজি

মেশিনের ওজন: 2600 কেজি

এমপিই: ≤ 1.8 + এল / 350 (মিমি)

এমপিইপি: ≤ 2.5μm

স্কেল রেজোলিউশন: 0.5 মি

সর্বোচ্চ 3D গতি: 550 মিমি / সে

সর্বোচ্চ 3D ত্বরণ: 700 মিমি / সে



সুবিধাদি

পেটেন্ট ডাবল প্যাসিভ কম্পন স্যাঁতসেঁতে:

সিএমএম বেশিরভাগ সংস্থায় ব্যবহার করা হয় এবং কাছাকাছি অন্যান্য মেশিন ও পরিবহন ট্রাক দ্বারা ব্যবহৃত হয়।কম্পন সিএমএমের নির্ভুলতার উপর প্রভাব ফেলে।একটি বিশেষ ভিত্তি তৈরি করা একটি সমাধান তবে এটির জন্য ব্যয় এবং সমস্যা হবে।আমাদের সিএমএমের ডাবল প্যাসিভ কম্পন ড্যাম্পিংয়ের সাথে পেটেন্ট সমর্থন রয়েছে সরাসরি মেশিনের ফ্রেমে gসুতরাং মেশিন উপযুক্ত উত্পাদন কাছাকাছি অবস্থিত হতে পারে।বেশিরভাগ ক্ষেত্রে এই সিএমএমের জন্য বিশেষ ভিত্তির প্রয়োজন নেই।



উচ্চ মানের গ্রানাইট ওয়ার্কটেবল:

ওয়ার্কটেবল হ'ল সমস্ত সিএমএমের সমর্থন, এর গুণমানটি পারফরম্যান্সের জন্য গুরুত্বপূর্ণ!আমাদের সিএমএম "মাউন্ট টিএআই" থেকে উচ্চ নির্ভুলতা, ভারী এবং স্থিতিশীল প্রাকৃতিক গ্রানাইট ওয়ার্কটেবল দিয়ে তৈরি;এটি কম্পন স্যাঁতসেঁতে সহায়তা করতে পারে এবং সিএমএমের কার্যকারিতা উন্নত করতে পারে।



সমস্ত অক্ষগুলিতে আবদ্ধ গাইড:

সিএমএমের পরিবেশের কঠোর প্রয়োজনীয়তা রয়েছে তবে তাপমাত্রা এবং ধূলিকণার মতো কিছু ভিন্ন পরিমাপ ঘরে সম্ভব।একটি মান হিসাবে, আমাদের সমস্ত সিএনসি মেশিনগুলি বদ্ধ গাইড সহ লাগানো আছে।এটি ক্ষতিগ্রস্ততা, ময়লা এবং সরাসরি তাপ প্রভাব থেকে গাইডের উপায়গুলিকে সুরক্ষা দেয়।এটি বাহ্যিক ধুলা এবং তাপমাত্রা পরিবর্তনগুলি রোধ করতে পারে।ধুলাবালি পরিবেশে এটি ব্যবহারের জন্য গুরুত্বপূর্ণ।



ঘর্ষণ "স্বয়ংক্রিয় সংশোধন" সংক্রমণ:

আমাদের সিএমএম ঘর্ষণ ট্রান্সমিশন ব্যবহার করে এবং সমস্ত অক্ষগুলিতে "স্বয়ংক্রিয় সংশোধনকারী" সিস্টেম রয়েছে।গাইড পদ্ধতির সাথে ট্রান্সমিশনটি সমান্তরাল তা নিশ্চিত করতে "স্থির + মাইক্রো সাসপেনশন" কাঠামো ব্যবহার করে সংক্রমণ ব্যবস্থা।এটি পরিমাপের মেশিনকে মূলত রক্ষণাবেক্ষণ-মুক্ত করে তোলে।



আমদানি করা মূল অংশ:

মেশিনের স্থিতিশীলতার জন্য মূল অংশগুলি সবচেয়ে গুরুত্বপূর্ণ।কেবল সেরা ডিজাইনের সাথে এবং মূল অংশগুলির সর্বোত্তম মানের সাহায্যে সিএমএম দীর্ঘ সময় স্থিতিশীল করতে পারে।সমস্ত মূল অংশগুলি বিখ্যাত ব্র্যান্ডগুলি (সার্ভো মোটর, সংক্রমণ ব্যবস্থা, বায়ুসংক্রান্ত সিস্টেম ইত্যাদি)।এটি সিএমএমের সর্বোত্তম নির্ভুলতা এবং পরিষেবা জীবন তৈরি করতে পারে।



রিনিশা অপটিক্যাল স্কেল:

সিএমএমের জন্য অপটিক্যাল স্কেল একটি গুরুত্বপূর্ণ অঙ্গ;রিনিশা হ'ল সিএমএম অংশগুলির ডোমেনের সেরা পতাকা।এটির সেরা পণ্য এবং সর্বোত্তম পরিষেবা খ্যাতি রয়েছে!আমাদের সিএমএম সর্বদা উচ্চতর নির্ভুলতা অপটিক্যাল স্কেলটি রেনিশা ব্যবহার করে।রেজোলিউশন 0.05 এমএম।



চার দিকের এয়ার বিয়ারিং চারপাশের গাইড উপায়ে:

চার দিকের চারপাশে কাঠামো ব্যবহার করে এয়ার বিয়ারিং গাইডের উপায়!এটি স্থিতিশীল এবং মানের প্রতীক!আমাদের সিএমএমে, প্রতিটি অক্ষের বিভিন্ন দিক এবং বায়ুসংক্রান্ত বিয়ারিংগুলিতে অনেক বায়ুচাপ নিয়ন্ত্রক থাকে, চলাফেরার সময় অবিচ্ছিন্ন বায়ুসংক্রান্ত ভারবহন নকশার গ্যারান্টি সরবরাহ করে।



ছোট গর্ত প্রযুক্তি:

বায়ু খরচ: 150NL / ন্যূনতম।ছোট গর্ত প্রযুক্তি, এটি বায়ু ভারবহন এবং গাইড পদ্ধতির মধ্যে ঘনীভূত অঞ্চল তৈরি করে।এটি অফসেট করতে পারে সামান্য তাপটি গতির ঘর্ষণ থেকে আসে!এই প্রযুক্তিটি সিএমএমের তাপ স্থায়িত্বকে উন্নত করে এবং দীর্ঘমেয়াদী নির্ভুলতা স্থিতিশীল রাখে।



সফটওয়্যার

যুক্তিযুক্ত-ডিএমআইএস

যুক্তিযুক্ত - ডিএমআইএস একটি নতুন বিকাশযুক্ত বৃহত আকারের ইন্টিগ্রেটেড 3 ডি পরিমাপ সফ্টওয়্যার প্যাকেজ।স্টুডিও সফ্টওয়্যারটির বিকাশ এবং নকশা ছাড়াও, যা সফ্টওয়্যারটির সহজ শেখার এবং ব্যবহারের জন্য আরম্ভকারীদের প্রয়োজনীয়তা এবং সফ্টওয়্যারটির জন্য উচ্চ-স্তরের ব্যবহারকারীদের কার্যকরী প্রয়োজনীয়তাগুলি বিবেচনা করে, আরও গুরুত্বপূর্ণ, এটি সিএমএমের মডেল হয়ে উঠেছে পরিমাপ সফ্টওয়্যার মানীকরণ।
যুক্তিযুক্ত ডিএমআইএস প্রোগ্রামগুলি ডিএমআইএসের 5.0 সংস্করণ অবধি সম্পূর্ণ এবং নেটিভ ডিএমআইএস কার্নেলের সাথে নকশাকৃত, যা তথাকথিত "সমর্থন ডিএমআইএস" (কার্নেলটি ডিএমআইএস নয়) থেকে সম্পূর্ণ আলাদা।যেমনটি আমরা সবাই জানি, ডিএমআইএস একটি আইএসও স্ট্যান্ডার্ডে পরিণত হয়েছে (আইএসও 22093: 2003)

মার্বেল বেস সহ হিলিয়াম 3 ডি সমন্বয় পরিমাপ মেশিন 0



ফাংশন পরীক্ষা করুন

তদন্ত শিরোনাম: রিনিশা দ্বারা পিএইচ 20 এমটি মোটরযুক্ত তদন্ত হেড



রেনিশা পিএইচ 20 একটি নতুন উদ্ভাবনী পরিমাপ পণ্য যা রিনিশাউ সংস্থা চালু করেছে, যা সিএমএমের কর্মক্ষমতা ব্যাপকভাবে উন্নত করে।

এই প্রথম প্রথম যে রেভো পরিমাপ সিস্টেমের জন্য বিকশিত পাঁচটি অক্ষ প্রযুক্তি (যা অনেক পুরষ্কার জিতেছে) বিভিন্ন সিএমএম স্পেসিফিকেশনের ট্রিগার অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়েছে।

PH20 এর স্টেপলেস অবস্থানের ক্ষমতা, যা কোনও কোণে পরিমাপ করা এবং স্পর্শ করা সহজ, সর্বোত্তম ওয়ার্কপিস পরিমাপ নিশ্চিত করতে পারে এবং তদন্তের প্রতিস্থাপনের সময়কে হ্রাস করতে পারে।পাঁচটি অক্ষের সিঙ্ক্রোনাস মোশন ওয়ার্কপিসের চারপাশে পরিমাপের আসনটি ঘোরানোর জন্য প্রয়োজনীয় স্থানটি হ্রাস করে সিএমএমের উপর বড় ওয়ার্কপিস পরিমাপ করতে পারে।



মার্বেল বেস সহ হিলিয়াম 3 ডি সমন্বয় পরিমাপ মেশিন 1      মার্বেল বেস সহ হিলিয়াম 3 ডি সমন্বয় পরিমাপ মেশিন 2



শিল্পের স্ট্যান্ডার্ড টিপি 20 প্রোবে অন্তর্নির্মিত

PH20 পরীক্ষার বেস ব্যবহারকারীরা বিভিন্ন প্রয়োজনীয়তা পরিমাপ, নির্দেশ সংবেদনের বিকল্পগুলি এবং অ্যাপ্লিকেশন প্রয়োজনীয়তাগুলি পূরণ করার জন্য এক্সটেনশন রডগুলি সরবরাহ করতে সরাসরি পরিপক্ক tp20 টেস্ট হেড মডিউলগুলির একটি সিরিজ ব্যবহার করতে পারেন।চৌম্বকীয় মডিউলটি সংঘর্ষ সুরক্ষা সরবরাহ করতে পারে এবং এমসিআর20নি এক্সচেঞ্জ ফ্রেম ব্যবহার করে স্বয়ংক্রিয় বিনিময় উপলব্ধ করতে পারে।

PH20MT রিনিশা দ্বারা চালিত তদন্ত হেড: এই সিস্টেমটি আরও জটিল কাজের অংশগুলির দ্রুত, সম্পূর্ণ এবং পুনরাবৃত্তিযোগ্য পরিমাপ সক্ষম করে।ঘূর্ণন সম্ভাবনার জন্য ধন্যবাদ মেশিনটি 5-উপায় পরিমাপ করার মেশিনে পরিণত হয় এবং বিশেষত সরল টুকরা দিয়ে উল্লেখযোগ্য পরিমাপের সময় সাশ্রয় করে।



অবস্থান পুনরাবৃত্তি:+0.5 0.5m

অবস্থান নির্ধারণের পদক্ষেপ: সীমাবদ্ধ, স্বেচ্ছাসেবী

আবর্তিত অক্ষ: 360 °

সুইং অক্ষ: 0 ° - 115 °

পদের মোট সংখ্যা: অগণিত

ক্রিয়াকলাপ তাপমাত্রা: 10-40 ℃



তদন্ত: টিপি 20 এসএফ মডিউল



প্রোব: এম 2 তদন্ত সমাবেশ

সংখ্যা নাম বিশেষ উল্লেখ পরিমাণ
এ-5004-7585 প্রোব এক্সটেনশন রড 10 মিমি
এ-5004-7586 প্রোব এক্সটেনশন রড 20 মিমি
এ-5000-7806 বল অনুসন্ধান Φ1 × 10 মিমি
এ-5000-3603 বল অনুসন্ধান .2 × 20 মিমি
এ-5000-3604 বল অনুসন্ধান Φ3 × 10 মিমি
এ-5000-4161 বল অনুসন্ধান .4 × 20 মিমি
এ-5000-2286 বল অনুসন্ধান Φ5 × 50 মিমি
  প্রোবের স্প্যানার
মোট: 8 প্রকার   15 পিসি
