সারফেস roughness কনট্যুর পরিমাপ সরঞ্জাম উচ্চ স্তর বিশ্লেষণ একাধিক ফাংশন

বেসিক ইনফরমেশন
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: UNIMETRO
মডেল নম্বার: SPR2000
ন্যূনতম চাহিদার পরিমাণ: 1
মূল্য: Discussible
প্যাকেজিং বিবরণ: কাঠ মামলা
পরিশোধের শর্ত: T T
যোগানের ক্ষমতা: প্রতি মাসে 15 সেট
বিস্তারিত তথ্য
সেন্সর: ডিপ নয়েজ ডিজিটাল কনট্যুর সেন্সর এবং ওয়াইড রেঞ্জ নো-হেড রুক্ষতা সেন্সর সফটওয়্যার: CAS কনট্যুর পরিমাপ এবং বিশ্লেষণ সিস্টেম এবং RMW পৃষ্ঠের রুক্ষতা পরিমাপ এবং বিশ্লেষণ সিস্টেম
প্রার্থী: ইঞ্জিন কেসিং, স্পুল ভালভ বডি, পিস্টন, অটোমোবাইল ক্লাচ পার্টস ইত্যাদি
লক্ষণীয় করা:

contour measuring instrument

,

contour measuring equipment


পণ্যের বর্ণনা







সারফেস রাফনেস টেস্টার কনট্যুর মেজারিং সিস্টেম রুক্ষতা এবং কনট্যুর মেজারিং মেশিন



সারফেস রুক্ষতা এবং কনট্যুর পরীক্ষক উচ্চ স্তরের বিশ্লেষণ একাধিক ফাংশন রুক্ষতা পরিমাপ প্রোফাইলমিটার মেশিন



পণ্যের বর্ণনা

রুক্ষতা প্রোফাইল পরিমাপ বিশ্লেষণ ভিত্তি

সমস্ত পৃষ্ঠের পরিমাপযোগ্য উপাদানগুলির মধ্যে রয়েছে আকার, আকৃতি, রুক্ষতা এবং তরঙ্গায়িততা।অনেক হাই-প্রোফাইল উপাদানগুলিকে উপরের সমস্ত উপাদানগুলি বিশ্লেষণ করতে হবে৷
◆ মাত্রা: ব্যাসার্ধ, কোণ, দূরত্ব এবং বৈশিষ্ট্যের মধ্যে রৈখিক সম্পর্ক দ্বারা সংজ্ঞায়িত পৃষ্ঠের কার্যকরী আকার।
◆ আকৃতি: পৃষ্ঠের লক্ষ্য আকৃতি থেকে বিচ্যুতি (বিমান, গোলক, শঙ্কু, ইত্যাদি), সাধারণত মেশিনের ত্রুটির কারণে ঘটে
◆ রুক্ষতা: কাটিং টুল বা মেশিনিং প্রসেসের মতো কারণের কারণে
◆ তরঙ্গতা: কম্পন, অপর্যাপ্ত অনমনীয়তা বা প্রক্রিয়ায় অন্যান্য অস্থির কারণের কারণে অ-আদর্শ মেশিন প্রভাব







SPR2000 সিরিজ

বৈশিষ্ট্য: কর্মক্ষমতা এবং খরচের সর্বোত্তম ভারসাম্য, সর্বোত্তম মূল্য/কর্মক্ষমতা অনুপাত সহ

★ উচ্চ নির্ভুলতা ডিজিটাল কনট্যুর সেন্সর
★ কোন মাথা বিস্তৃত পরিসীমা রুক্ষতা সেন্সর
★ বড় আকারের প্রোফাইলমেট্রি, মাইক্রো-প্রোফাইল পরিমাপ
★ বিস্তৃত পরিসীমা রুক্ষতা পরিমাপ
★ উচ্চ-নির্ভুলতা বড়-স্কেল রুক্ষতা, উচ্চ-নির্ভুলতা বড়-স্কেল কনট্যুর পরিমাপ যৌগিক মডেলের





পরিমাপ কেস



   সারফেস roughness কনট্যুর পরিমাপ সরঞ্জাম উচ্চ স্তর বিশ্লেষণ একাধিক ফাংশন 0 সারফেস roughness কনট্যুর পরিমাপ সরঞ্জাম উচ্চ স্তর বিশ্লেষণ একাধিক ফাংশন 1

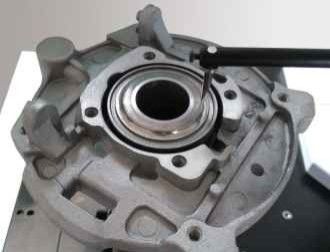

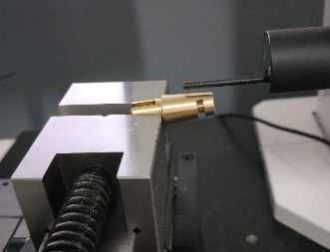

                             ইঞ্জিন কেসিং স্পুল ভালভ বডি



    সারফেস roughness কনট্যুর পরিমাপ সরঞ্জাম উচ্চ স্তর বিশ্লেষণ একাধিক ফাংশন 2 সারফেস roughness কনট্যুর পরিমাপ সরঞ্জাম উচ্চ স্তর বিশ্লেষণ একাধিক ফাংশন 3

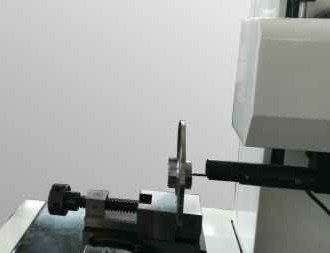

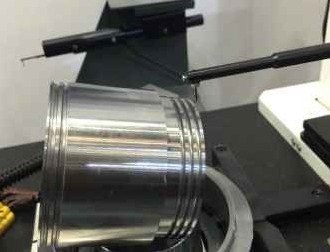

পিস্টন অটোমোবাইল ক্লাচ অংশ





প্রস্তাবিত আকার



স্পেসিফিকেশন নম্বর

SPR2012G-tdp

দুরত্ব পরিমাপ করা

এক্স-অক্ষ

150 মিমি

জেড-অক্ষ

420 মিমি

Z1-অক্ষ

C:±12.5mm/R:±620μm

কনট্যুর নির্ভুলতা

Z1 রৈখিক নির্ভুলতা1

±(0.8+|0.12H|)μm

অর্ক

±(1.5+R/12)μm

কোণ

±1′

সরলতা

0.5μm/100mm

রুক্ষতা নির্ভুলতা

রৈখিক নির্ভুলতা

±3%

অবশিষ্ট গোলমাল

≤0.05μm

পুনরাবৃত্তিযোগ্যতা

1δ≤1nm

কাটঅফ তরঙ্গদৈর্ঘ্য

0.025,0.08,0.25,0.8,2.5,8 মিমি

রেটিং দৈর্ঘ্য

λcX2,3,4,5,6,7

ড্রাইভের গতি

এক্স-অক্ষ

0.5~20mm/s

জেড-অক্ষ

0.2-20 মিমি/সেকেন্ড

পরিমাপ ফাংশন

প্রোফাইল

বিভিন্ন ধরণের ওয়ার্কপিস পৃষ্ঠতলের লাইন উপাদান, বিন্দু বৈশিষ্ট্য, বিন্দু এবং বিন্দুর মধ্যে দূরত্ব, লাইন এবং রেখার মধ্যে দূরত্ব, দূরত্ব সহ প্রতিটি উপাদানের অবস্থান, সমান্তরালতা, লম্বতা, কোণ, খাঁজের গভীরতা, খাঁজের প্রস্থ, ব্যাসার্ধ, সরলতা বিশ্লেষণ করা যেতে পারে। , উত্তল বিশ্লেষণ, প্রোফাইল বিশ্লেষণ।

রুক্ষতা

রুক্ষতা ফাংশন:Ra,Rp,Rv,Rz(jis),R3z,RzDIN,Rzj,Rmaz,Rc,Rt,Rq, Rsk,Rku,Rsm,Rsm,RΔq,Rk,Rpk,Rvk,Mr1,Mr2, Rmr Waviness প্যারামিটার:Wa,Wt,Wp,Wv,Wz,Wq,Wsm,Wsk,Wku,Wmr আসল কনট্যুর প্যারামিটার:Pa,Pt,Pp,Pv,Pz,Pq,Psm,Psk,Pku,Pmr




সিস্টেম উপাদান



সেন্সর: পিএইচপি সিরিজ কম নয়েজ ডিজিটাল প্রোফাইল সেন্সর

সারফেস roughness কনট্যুর পরিমাপ সরঞ্জাম উচ্চ স্তর বিশ্লেষণ একাধিক ফাংশন 4
● রেজোলিউশন: 0.02-0.1um
● পরিসর: ±7.5-±30um

● রৈখিক নির্ভুলতা: ±(0.7+|0.05H|)um

● পরিমাপ বল:0.7g
● বৈশিষ্ট্য বিবরণ: কোন গাইড টাইপ রুক্ষতা সেন্সর নেই, ভাল ফ্রিকোয়েন্সি প্রতিক্রিয়া এবং প্রশস্ত সংকেত ব্যান্ডউইথ সহ, রুক্ষতা সেন্সর সেরা ধরনের।



ড্রাইভার: Dsh লো নয়েজ ড্রাইভার/Dch লো নয়েজ সিরামিক ড্রাইভার(আপনার প্রয়োজন অনুযায়ী চয়ন করতে পারেন)

সারফেস roughness কনট্যুর পরিমাপ সরঞ্জাম উচ্চ স্তর বিশ্লেষণ একাধিক ফাংশন 5

● রেল ভ্রমণ:100-150mm/180~220mm
● সংখ্যা ব্যবধান: 0.05~2µm/0.05~5µm
● কনট্যুর সোজাতা: 0.3µm/100mm
● রুক্ষতা অবশিষ্ট মান:≤0.005µm
● সর্বোচ্চ চলন্ত গতি: 20mm/s
● সর্বনিম্ন পরিমাপের গতি: 0.1 মিমি/সেকেন্ড
● বৈশিষ্ট্যের বিবরণ: কম শব্দ অ্যাকচুয়েটর স্ট্যান্ডার্ড অংশগুলির প্রোফাইল পরিমাপের নির্ভুলতার প্রয়োজনীয়তা পূরণ করতে পারে এবং 0.025 মাইক্রনের বেশি Ra এর পরিমাপের প্রয়োজনীয়তা রুক্ষতা সেন্সর দিয়ে পূরণ করা যেতে পারে।



কলাম সদস্য: সিএনএফ হাই স্পিড কলাম / সিএনএফএল হাই স্পিড লং কলাম

(আপনার প্রয়োজন অনুযায়ী চয়ন করতে পারেন)



● পরিসীমা: 320~420mm / 520~620mm
● সর্বোচ্চ চলন্ত গতি: 20mm/s
● সর্বনিম্ন চলন্ত গতি: 0.2 মিমি/সেকেন্ড
● অবস্থান নির্ভুলতা: 0.005 মিমি
● বৈশিষ্ট্য বিবরণ: উচ্চ গতির কলাম, ফ্রেম কলাম, দীর্ঘমেয়াদী ব্যবহার অ-বিকৃত, নির্ভুলতা এবং দ্রুত ট্রান্সমিশন কাঠামো, দ্রুত চলমান গতি, প্রশস্ত গতি পরিসীমা, উচ্চ অবস্থান নির্ভুলতা



প্ল্যাটফর্ম উপাদান: এমপিই ইন্টিগ্রাল এরগোনমিক মেশিন টেবিল



● উপাদান: মার্বেল
● স্পেসিফিকেশন: 500*800,500*1000
● বৈশিষ্ট্যের বিবরণ: ইন্টিগ্রাল ডিজাইন, কম্প্যাক্ট স্ট্রাকচার, সুবিধাজনক রক্ষণাবেক্ষণ, ব্যবহারের স্থান সংরক্ষণ, এরগনোমিক্স, অপারেটরের ক্লান্তি শক্তি কমায়।
