সেন্সর: | ডিজিটাল টাইপ কনট্যুর সেন্সর এবং স্ট্যান্ডার্ড নো-হেড রুক্ষতা সেন্সর | সফ্টওয়্যার: | CMS কনট্যুর পরিমাপ সিস্টেম এবং RMW পৃষ্ঠের রুক্ষতা পরিমাপ এবং বিশ্লেষণ সিস্টেম |
---|---|---|---|
প্রার্থী: | আর্টিকুলেটেড আর্ম বিয়ারিং, অপটিক্যাল গ্রেড জার্মেনিয়াম ক্রিস্টাল, সীল রিং, টার্বো সীল ইত্যাদি | ||
লক্ষণীয় করা: | contour measuring instrument,contour measuring equipment |
সারফেস রাফনেস কনট্যুর টেস্টার রুক্ষতা কনট্যুর মেজারিং মেশিন রুক্ষতা পরিমাপ প্রোফাইলমিটার মেশিন
পণ্যের বর্ণনা
রুক্ষতা প্রোফাইল পরিমাপ বিশ্লেষণ ভিত্তি
সমস্ত পৃষ্ঠের পরিমাপযোগ্য উপাদানগুলির মধ্যে রয়েছে আকার, আকৃতি, রুক্ষতা এবং তরঙ্গায়িততা।অনেক হাই-প্রোফাইল উপাদানগুলিকে উপরের সমস্ত উপাদানগুলি বিশ্লেষণ করতে হবে৷
◆ মাত্রা: ব্যাসার্ধ, কোণ, দূরত্ব এবং বৈশিষ্ট্যের মধ্যে রৈখিক সম্পর্ক দ্বারা সংজ্ঞায়িত পৃষ্ঠের কার্যকরী আকার।
◆ আকৃতি: পৃষ্ঠের লক্ষ্য আকৃতি থেকে বিচ্যুতি (বিমান, গোলক, শঙ্কু, ইত্যাদি), সাধারণত মেশিনের ত্রুটির কারণে ঘটে
◆ রুক্ষতা: কাটিং টুল বা মেশিনিং প্রসেসের মতো কারণের কারণে
◆ তরঙ্গতা: কম্পন, অপর্যাপ্ত অনমনীয়তা বা প্রক্রিয়ায় অন্যান্য অস্থির কারণের কারণে অ-আদর্শ মেশিন প্রভাব
SPR1000 সিরিজ
বৈশিষ্ট্য: স্ট্যান্ডার্ড টাইপ, ব্যবহারের কম খরচ।
একটি ডিজিটাল কনট্যুর সেন্সর এবং একটি প্রবর্তক স্ট্যান্ডার্ড রুক্ষতা সেন্সর ডুয়াল সেন্সর ব্যবহার করে, একটি মেশিন কনট্যুর এবং রুক্ষতা পরিমাপ করতে ব্যবহার করা যেতে পারে।

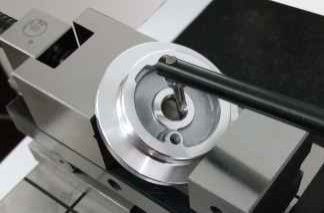

পরিমাপ কেস

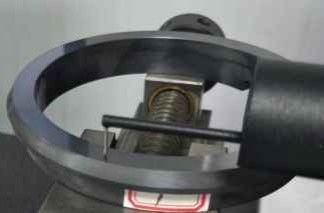

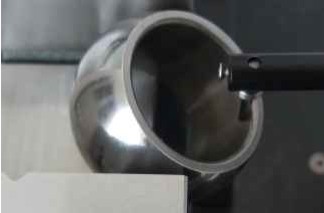

আর্টিকুলেটেড আর্ম বিয়ারিং অপটিক্যাল গ্রেড জার্মেনিয়াম ক্রিস্টাল

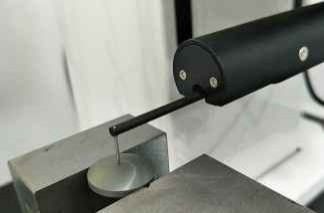

সীল রিং Turbo সীল
প্রস্তাবিত আকার
স্পেসিফিকেশন নম্বর | PR1103G-sdk |
|
দুরত্ব পরিমাপ করা | এক্স-অক্ষ | 100 মিমি |
জেড-অক্ষ | 320 মিমি |
|
Z1-অক্ষ | C:±12.5mm/R:±420μm |
|
কনট্যুর নির্ভুলতা | Z1 রৈখিক নির্ভুলতা1 | ±(1.5+|0.2H|)μm |
অর্ক | ±(2+R/8)μm |
|
কোণ | ±2′ |
|
সরলতা | 0.8μm/100mm |
|
রুক্ষতা নির্ভুলতা | রৈখিক নির্ভুলতা | ±4% |
অবশিষ্ট গোলমাল | ≤0.02μm |
|
ডুপ্লিকেট মান | 1δ≤2nm |
|
কাটঅফ তরঙ্গদৈর্ঘ্য | 0.025,0.08,0.25,0.8,2.5,8 মিমি |
|
রেটিং দৈর্ঘ্য | λcX2,3,4,5,6,7 |
|
ড্রাইভের গতি | এক্স-অক্ষ | 0.1~10mm/s |
জেড-অক্ষ | 0.5-10 মিমি/সেকেন্ড |
|
পরিমাপ ফাংশন | প্রোফাইল | বিভিন্ন ধরণের ওয়ার্কপিস পৃষ্ঠতলের লাইন উপাদান, বিন্দু বৈশিষ্ট্য, বিন্দু এবং বিন্দুর মধ্যে দূরত্ব, লাইন এবং রেখার মধ্যে দূরত্ব, দূরত্ব সহ প্রতিটি উপাদানের অবস্থান, সমান্তরালতা, লম্বতা, কোণ, খাঁজের গভীরতা, খাঁজের প্রস্থ, ব্যাসার্ধ, সরলতা বিশ্লেষণ করা যেতে পারে। , উত্তল বিশ্লেষণ, প্রোফাইল বিশ্লেষণ |
রুক্ষতা | রুক্ষতা ফাংশন:Ra,Rp,Rv,Rz(jis),R3z,RzDIN,Rzj,Rmaz,Rc,Rt,Rq, Rsk,Rku,Rsm,Rsm,RΔq,Rk,Rpk,Rvk,Mr1,Mr2, Rmr Waviness প্যারামিটার:Wa,Wt,Wp,Wv,Wz,Wq,Wsm,Wsk,Wku,Wmr আসল কনট্যুর প্যারামিটার:Pa,Pt,Pp,Pv,Pz,Pq,Psm,Psk,Pku,Pmr |
সিস্টেম উপাদান
সেন্সর: পি সিরিজ ডিজিটাল কনট্যুর সেন্সর
● রেজোলিউশন অনুপাত: 0.02-0.2µm
●ব্যাপ্তি: ±7.5-±30µm
●রৈখিক নির্ভুলতা: ±(1.5+|0.6H|)µm
●পরিমাপ ক্ষমতা: 1.2 কেজি
●বৈশিষ্ট্য বিবরণ:ডিজিটাল কনট্যুর সেন্সরের এখনও বড় পরিসরে চমৎকার রৈখিকতা রয়েছে
ড্রাইভার: ডিএস স্ট্যান্ডার্ড ড্রাইভার / ডিসি সিরামিক ড্রাইভার(আপনার প্রয়োজন অনুযায়ী চয়ন করতে পারেন)
● রেল ভ্রমণ: 100-150 মিমি
● সংখ্যা ব্যবধান: 0.2~2µm
● কনট্যুর সোজাতা: 0.5µm/100mm
● রুক্ষতা অবশিষ্ট মান:≤0.02µm
● সর্বোচ্চ চলন্ত গতি: 10 মিমি/সেকেন্ড
● সর্বনিম্ন পরিমাপের গতি: 0.1 মিমি/সেকেন্ড
● বৈশিষ্ট্যের বিবরণ: স্ট্যান্ডার্ড ড্রাইভ, পারফরম্যান্স আংশিক-স্তরের কনট্যুর পরিমাপের সঠিকতার প্রয়োজনীয়তা পূরণ করতে পারে, রুক্ষতা সেন্সর সহ 0.1 মাইক্রনের বেশি Ra-এর পরিমাপের চাহিদা মেটাতে পারে
কলাম সদস্য: সিএনএস স্ট্যান্ডার্ড টাইপ কলাম / সিএনএসএল স্ট্যান্ডার্ড টাইপ লম্বা কলাম
(আপনার প্রয়োজন অনুযায়ী চয়ন করতে পারেন)
● পরিসীমা: 320~420mm / 520~620mm
● সর্বোচ্চ চলন্ত গতি: 10 মিমি/সেকেন্ড
● সর্বনিম্ন চলন্ত গতি: 0.5 মিমি/সেকেন্ড
● অবস্থান নির্ভুলতা: 0.01 মিমি
● বৈশিষ্ট্যের বিবরণ: লাইটওয়েট ডিজাইন, ফ্রেম-টাইপ কলাম, বিকৃতি ছাড়াই দীর্ঘমেয়াদী ব্যবহার
প্ল্যাটফর্ম উপাদান: Mpm ইন্টিগ্রেটেড স্ট্যান্ডার্ড মেশিন
● উপাদান: মার্বেল
● স্পেসিফিকেশন: 500*800,500*1000
● বৈশিষ্ট্য বিবরণ: এক টুকরা নকশা, কম্প্যাক্ট গঠন, সহজ রক্ষণাবেক্ষণ এবং সংরক্ষণ
